Descriere

Acesta este un tester de circuit CAN care este compatibil cu sistemele de 12 și 24 volți, designul cu 16 pini poate realiza o conectare rapidă în timpul diagnosticării întreținerii vehiculului.. Dacă sunteți în căutarea acestui instrument, veniți și încercați, nu vă va dezamăgi.

Caracteristici:
Acesta este un tester de circuite CAN care este compatibil cu sistemele de 12 și 24 volți, are o largă aplicație.
Testați DLC-ul (Port de diagnosticare la bord) pentru orice erori, cum ar fi scurtcircuitarea pinii și polaritatea inversă, înainte de a conecta alte dispozitive de diagnosticare la DLC.
Afișare în timp real a semnalelor de comunicare (cum ar fi semnalele de protocol de comunicare) pe pinii alocați, care pot localiza rapid defecțiunile și pot înlocui funcția de măsurare a tensiunii a multimetrelor digitale.
Design cu 16 pini: Conectați rapid 16 pini în timpul întreținerii și diagnosticării vehiculului.

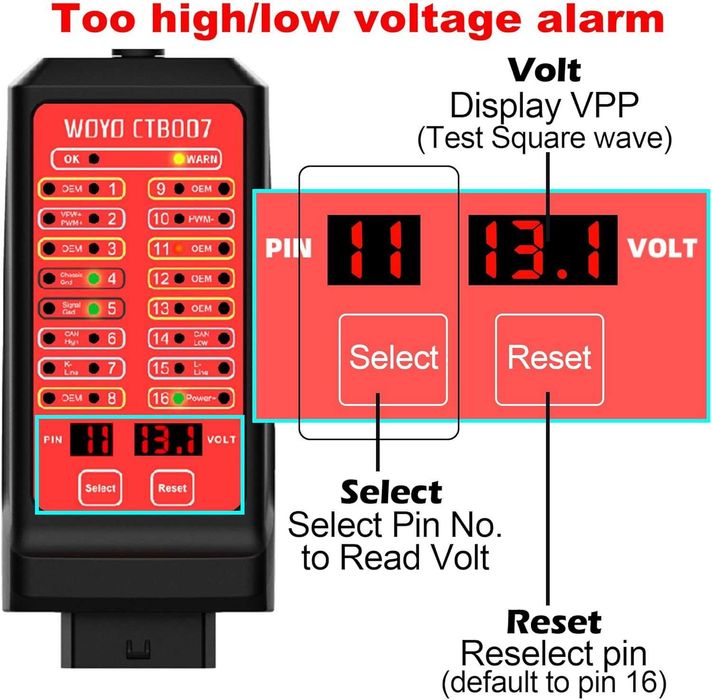

Monitorizați tensiunea de intrare a diagnosticului la bord la arderea modulului și alarmați pentru tensiune înaltă și joasă.

Specificații:
Material: ABS
Tensiune de intrare: 9,0-32,0V curent continuu
Capacitate maximă: 2.0A
Rezoluţie: 0,1 V
Protecție la suprasarcină: Da, siguranța PTC (Auto RESET)
Protectie inversarea polaritatii: Da, LED-ul de pe pinul 4 și 5 devine roșu
Mediul de operare: 0Celsius-50Celsius, umiditate mai mică de 70%.
Priză: 16P*2.0mm
Lungimea cablului: 700 mm(27,5 inchi)
Mărimea Pachetului: 190 * 130 * 47 mm / 7,5 * 5,1 * 1,9 inchi
Greutatea pachetului: 350 g / 12,3 uncii
Lista de ambalare:
1 * tester de circuit CAN Bus

12V 24V Car OBD Breakout Box OBD2 Diagnostic tool, CAN Tester Box

Features:

1.CAN Tester Box is a CAN Bus circuit tester compatible with 12 and 24 volt systems;

2.Testing DLC (OBD port) if any error before connecting other diagnostic equipment to DLC, such as pin short circuit and polarity reverse connection ;

3.Real-time display of communication signals (such as communication protocol signals) on the allocated pins which can quickly locate faults and replace the voltage measurement function of digital multi-meter ;

4.Fastly connect 16 pins during vehicle maintenance diagnosis;

5.Monitoring input voltage of OBD when burning module, high and low voltage alarm;

6.OBD workbench CAN boot box;

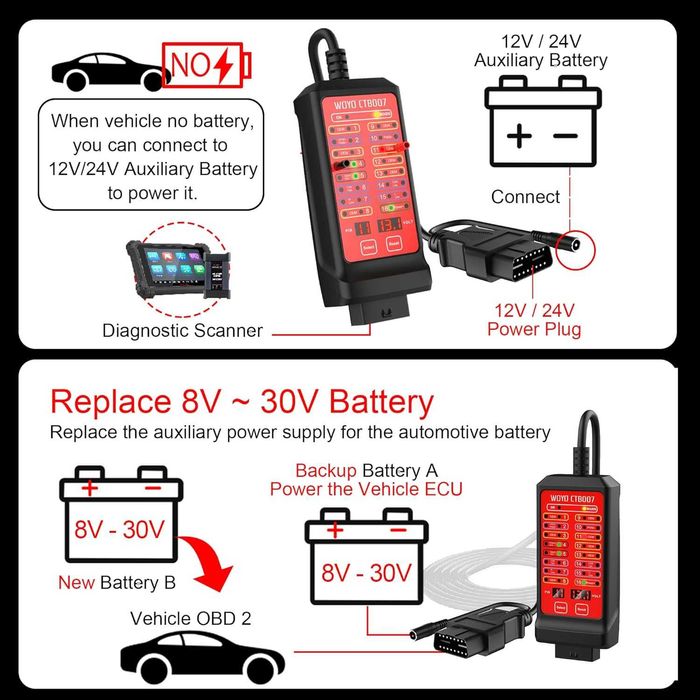

7.Replace the battery tool;

Specifications:

Input Voltage : 9.0-32.0 VDC

Maximum Load: 2.0A

Resolution: 0.1V

Overload Protection: Yes, PTC Fuse (Self-Healing)

Reverse Polarity Protection: Yes,LED On Pin 4&5 Turn Red

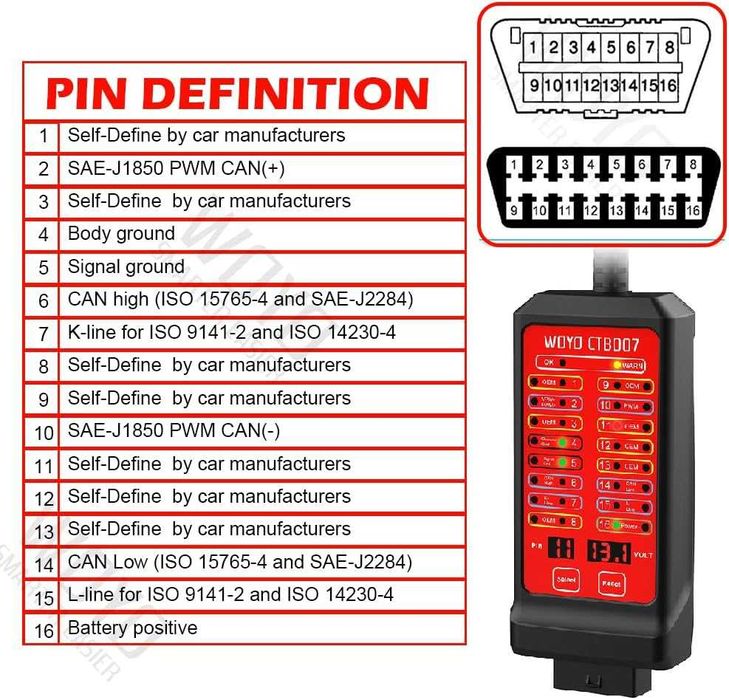

Protocol Standard: PWM (J1850)、VPW（J1850）、ISO 9141-2、DIS/ISO 14230-4、CAN(J-2284)

Banana Socket:16P*2.0mm

OBD Cable Length:75cm(29.5inch)

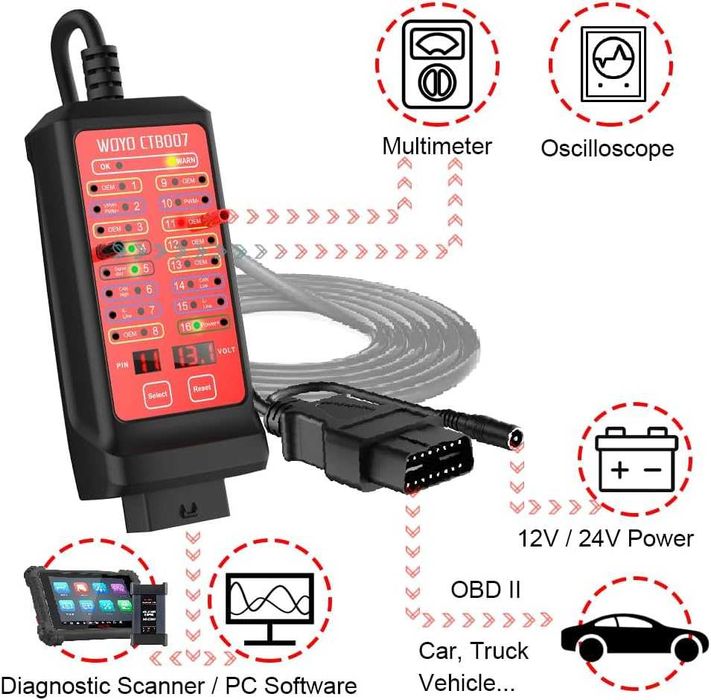

You can connect all kind of diagnostic tools.

The complimentary pins allow you to place them more stably when connecting our pins to read data.

When you are understaffed and need to diagnose problems with the car's OBD system through other tools, our Breakout box and banana pin fixation can make it easier for you to carry out the maintenance process.

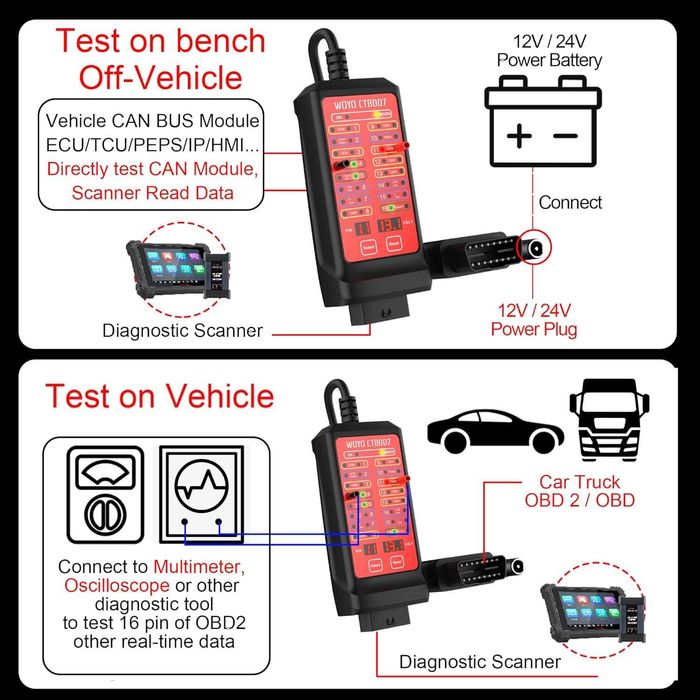

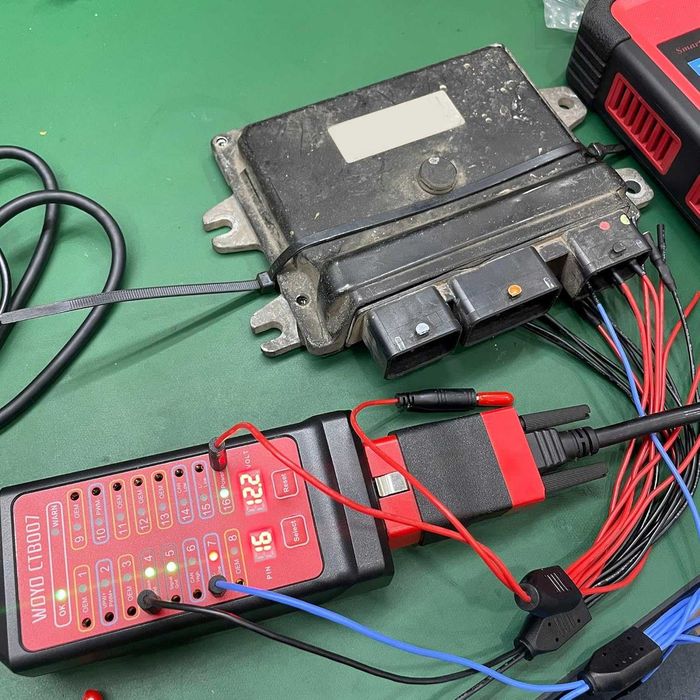

Test on Bench / Off-Vehicle State:
(Support CAN BUS Electronic Module, EPS/ECU/TCU/PEPS/IP/HMI/EPB)

1. Use 12V/24V power plug to connect to battery, Don't need to connect to OBD/OBD 2 plug.
2. Use CAN BUS Electronic Module connect to CTB007
3. CTB007 connect to Diagnostic scanner, Read and check CAN BUS Module real-data.

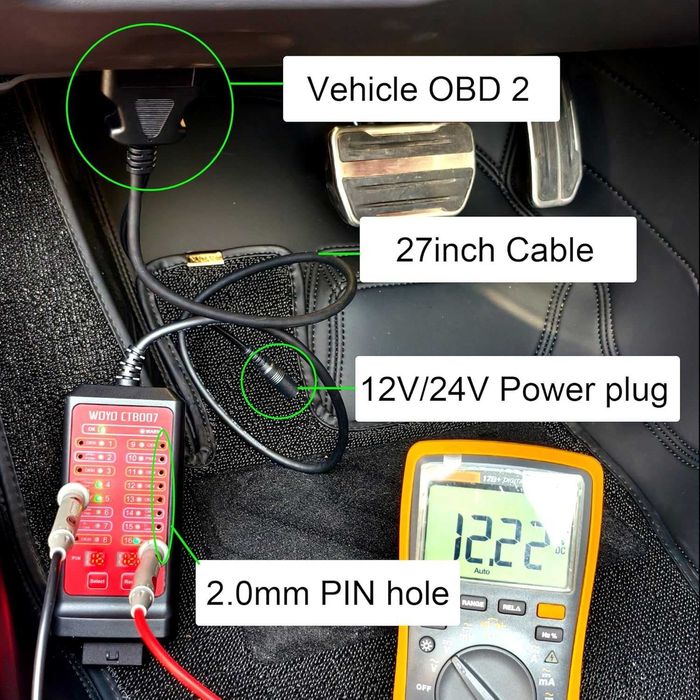

Test on Vehicle State:
1. CTB007 connects to Car OBD/ OBD2 Plug & Diagnostic .
2. Connect to Automotive Diagnostic scanner.
3. Know 16 pin of OBD work well or not, you can read the real-data from vehicle by scanner.
4. You also can connect to multimeter & Oscilloscope to test the other data you want to know about OBD 16pin if they have issue.

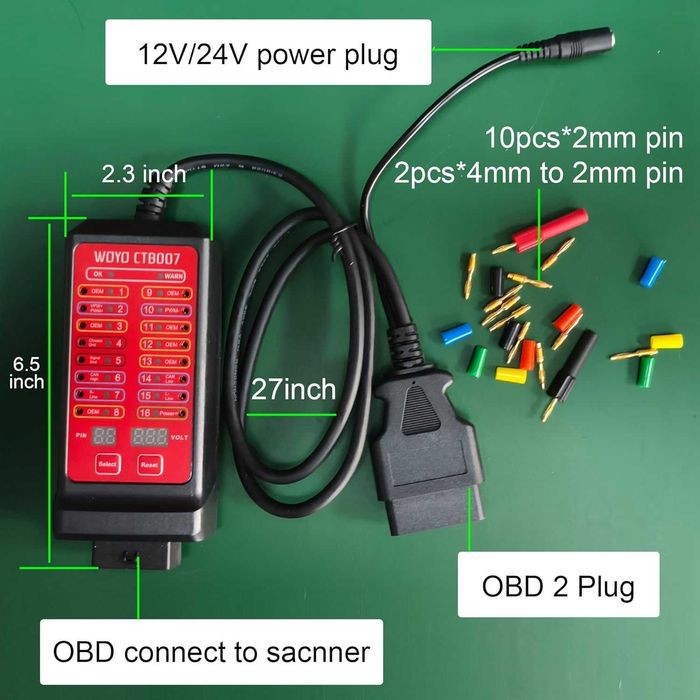

Package:

1x Breakout box
1x Manual
10x 2mm banana pin
2x 2mm to 4mm banana pin
1x WOYO carton box
