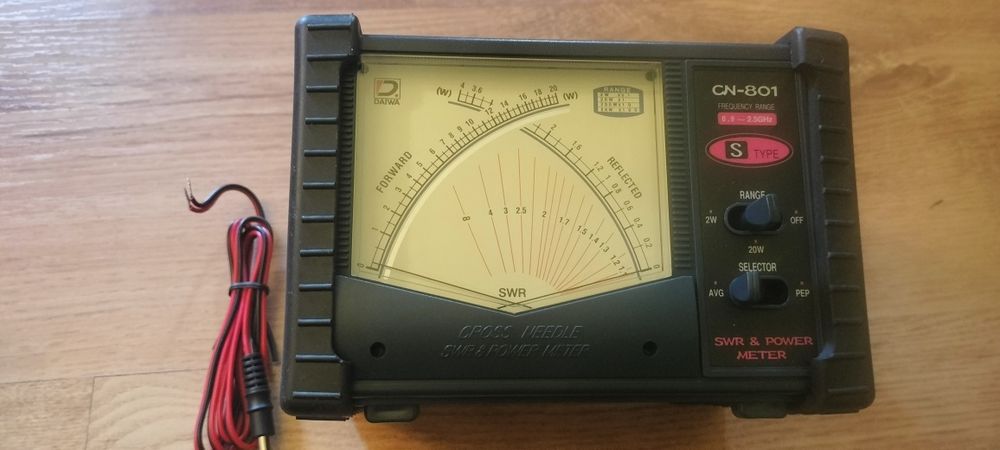

SWR-metru RF numit Daiwa CN‑801 Series, folosit pentru măsurarea puterii RF și a SWR-ului (Standing Wave Ratio) la stații radio și antene.
SWR & Power Meter cu ace încrucișate.
Acest instrument permite citirea directă a:
puterii directe (Forward Power)
puterii reflectate (Reflected Power)
SWR (Standing Wave Ratio)
Toate sunt afișate simultan datorită sistemului cu două ace încrucișate.
Specificații principale
Frecvență
(depinde de model)
1.8 – 200 MHz (HP)
140 – 525 MHz (V)
900 – 1300 MHz (G)
2200 – 2450 MHz (GII)
Putere măsurată
Exemplu pentru HP:
20 W
200 W
2 kW
Precizie
±10% din scala maximă
Interval SWR
1 : 1 până la ∞
Impedanță intrare/ieșire
50 Ω

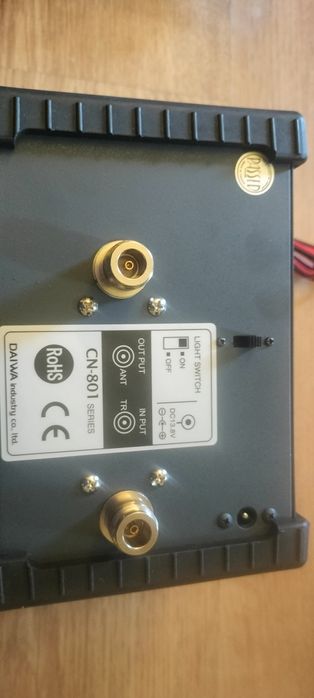

Conectori
tip M (SO-239) sau
tip N (în funcție de model)
Alimentare
13.8 V DC (pentru iluminare și funcția PEP)

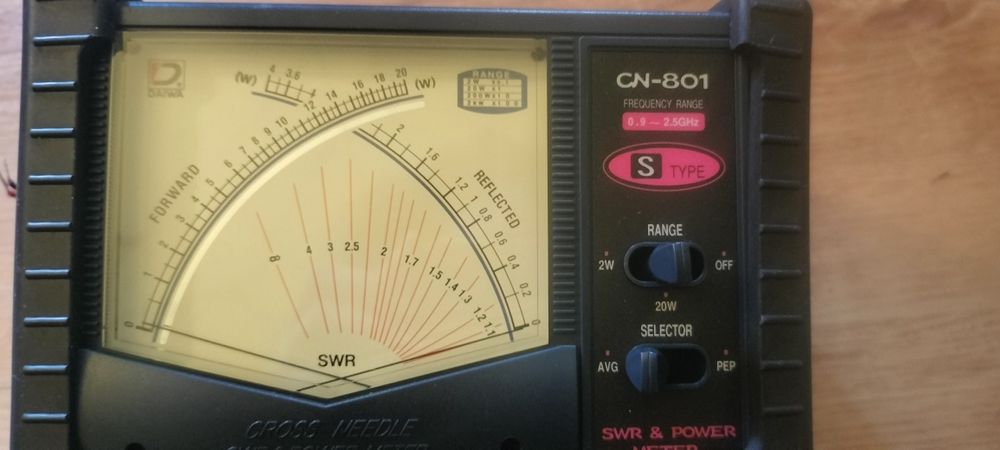

Părțile aparatului
Scala Forward Power – indică puterea transmisă
Scala Reflected Power – indică puterea reflectată
Selector Range – selectează intervalul de putere
Selector Mode
SWR
AVG (putere medie)
PEP (putere maximă)
Switch iluminare pentru iluminarea scalei
