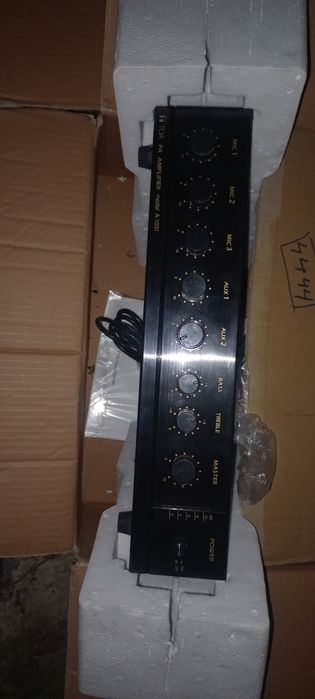

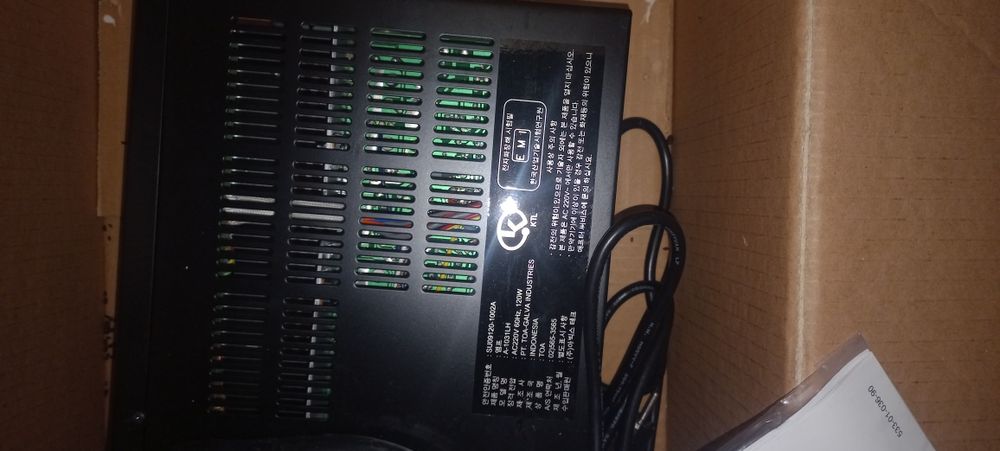

Vând două amplificatoare noi nefolosite

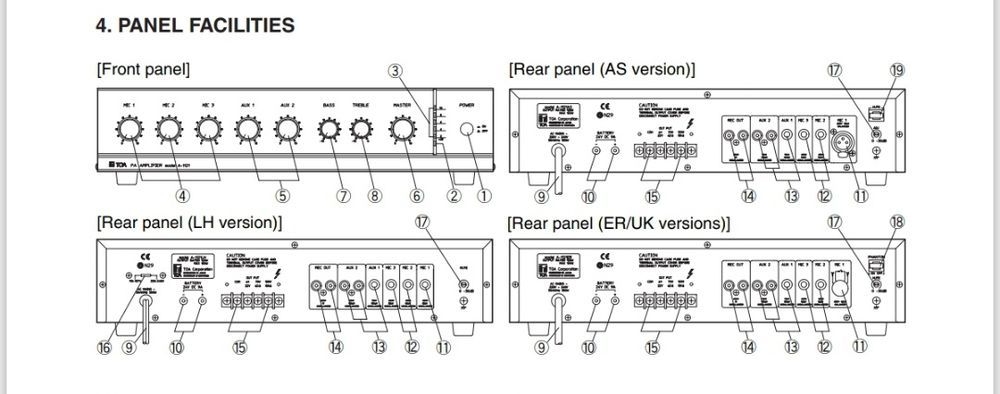

① Buton pornire-oprire Alimentarea este pornită și oprită cu fiecare apăsare a acest buton. ② Indicator alimentare Se aprinde când alimentarea este pornită. ③ Indicator LED de nivel Se aprinde când alimentarea este pornită și indică un nivel de ieșire. ④ Control volum microfon Reglează amplificarea volumului microfonului. ⑤ Control volum AUX Reglează amplificarea volumului AUX. ⑥ Control volum principal Reglează amplificarea generală a semnalului. ⑦ Control bas Reglează răspunsul basului. Poziția "0" oferă un răspuns audio plat. Rotirea acestui control în sens invers acelor de ceasornic atenuează răspunsul basului. ⑧ Control înalte Reglează răspunsul înalte. Poziția "0" oferă un răspuns audio plat. Rotirea acestui control în sens invers acelor de ceasornic atenuează răspunsul înalte.
⑨ Cablu de alimentare CA Se conectează la o sursă de alimentare CA. ⑩ Terminale CC Se conectează la o sursă de alimentare CC. (A-1031 și A-1061: 12 VCC, A-1121: 24 VCC)
⑪ Intrare MIC 1 (versiunea LH) Se conectează la microfonul de tip neechilibrat de 30-600 ohmi și cu mufă jack de 1/4". Când această intrare primește un semnal, funcția de dezactivare a sunetului este activată. (Consultați secțiunea următoare pentru funcția de dezactivare a sunetului.) ⑪ Intrare MIC 1 (versiunile ER/UK) Se conectează la microfonul de tip echilibrat de 30-600 ohmi și cu conector DIN cu 5 pini. Când pinul 4 este scurtcircuitat cu pinul 5, funcția de dezactivare a sunetului este activată. (Consultați secțiunea următoare pentru funcția de dezactivare a sunetului.) ⑪ Intrare MIC 1 (versiunea AS) Se conectează la microfonul de tip echilibrat de 30-600 ohmi și cu conector XLR. Pin 1: Împământare (ecranare) Pin 2: Fierbinte (înalt) Pin 3: Rece (scăzut) ⑫ Intrări MIC 2 și 3 Conectați la microfonul de tip neechilibrat de 30-600 ohmi și cu mufă jack de 1/4"
⑬ Intrări AUX 1 și 2
Conectați la echipament auxiliar.
⑭ Ieșire înregistrare
Conectați la un casetofon.
⑮ Terminale de ieșire
Conectați la difuzoare.
⑯ Selector de tensiune (doar versiunea LH)
Setează tensiunea dorită.
⑰ Control nivel de dezactivare sunet
Reglează volumul muzicii de fundal pentru a fi
redus automat atunci când funcția de prioritate este
activată.
⑱ Conector alimentare phantom (doar versiunile ER/UK)
Introducerea acestui conector în poziția ON furnizează
alimentare pentru microfoanele cu condensator de la conectorul MIC 1.
Asigurați-vă că setați acest conector în poziția OFF
atunci când utilizați microfonul care nu poate fi
activat cu alimentare phantom.
⑲ Conector control dezactivare sunet (doar versiunea AS)
Introduceți conectorul furnizat în firele scurte
atașate la conector, iar funcția de dezactivare sunet este
activată, permițând intrării MIC 1 să aibă prioritate.
Note
• Când toate cele cinci LED-uri (+10 dB) rămân aprinse, acest lucru indică
că sunetul este distorsionat. Într-un astfel de caz, reglați fiecare
control de volum astfel încât LED-urile 4 (+8 dB) și 5 (+10 dB)
să clipească.
• Când conectați difuzoarele, utilizați doar unul dintre
terminalele de ieșire ale difuzoarel
