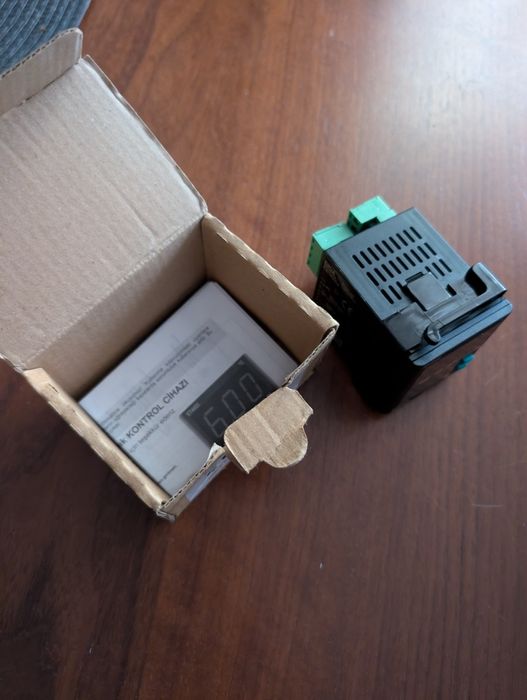

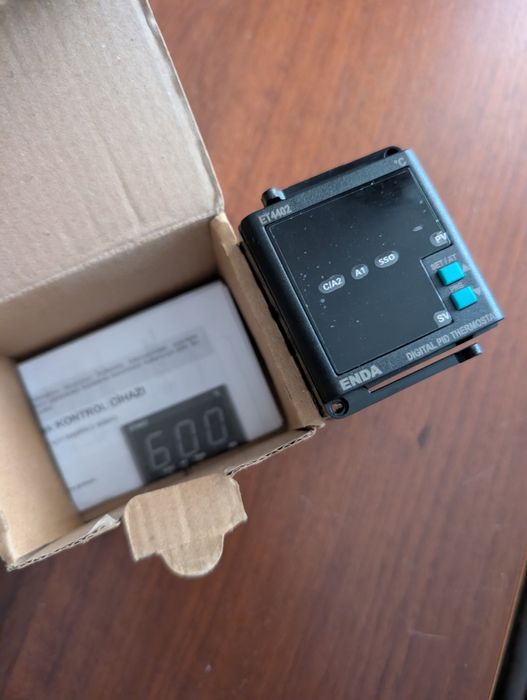

Termostat digital PID model ENDA ET4402-230, utilizat pentru controlul precis al temperaturii în aplicații industriale.
Detalii Tehnice și Conexiuni

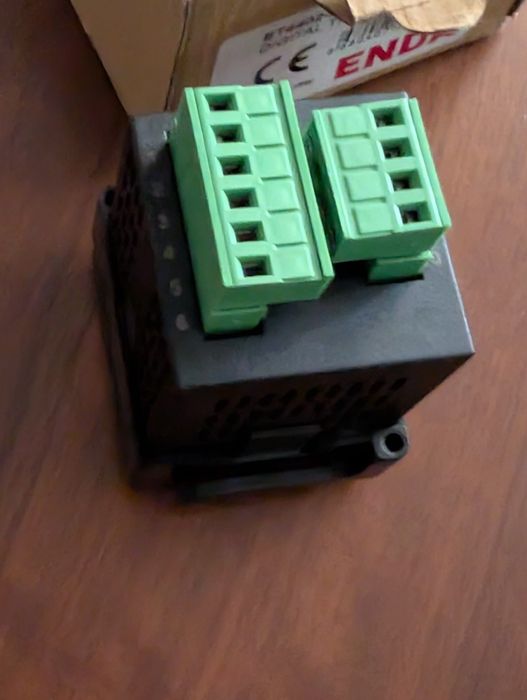

Conform schemei de pe carcasă și specificațiilor producătorului, conexiunile se realizează astfel:
Alimentare (Terminalele 7 și 8): Se conectează la o sursă de tensiune de 230V AC (±10%, 50/60Hz).
Intrare Senzor (Terminalele 1, 2 și 3):
Terminalele 1(-) și 2(+): Destinate conectării unui termocuplu (tip J, K sau L).
Ieșire de Control SSR (Terminalele 3 și 4): Oferă o ieșire logică pentru comanda unui releu static (SSR).
Ieșiri pe Releu:
Terminalul 5 și 6 (A1): Releu de alarmă primară (contact normal deschis, 250V AC, 5A).
Terminalele 9 și 10 (C/A2): Releu ce poate fi configurat fie ca ieșire de control secundară, fie ca alarmă secundară.
Caracteristici Principale

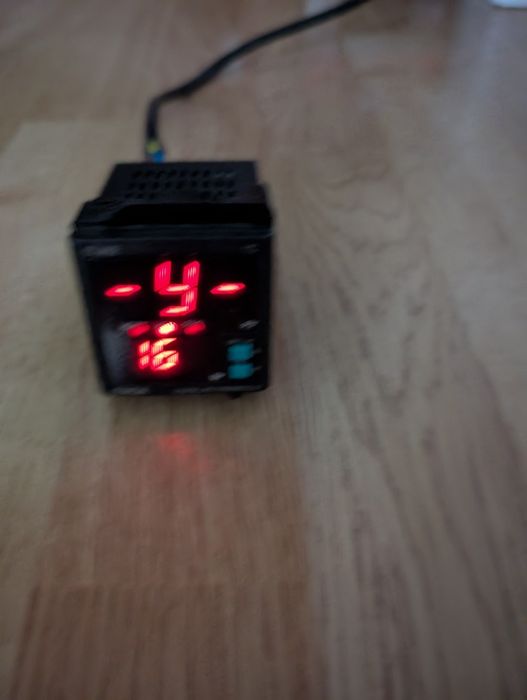

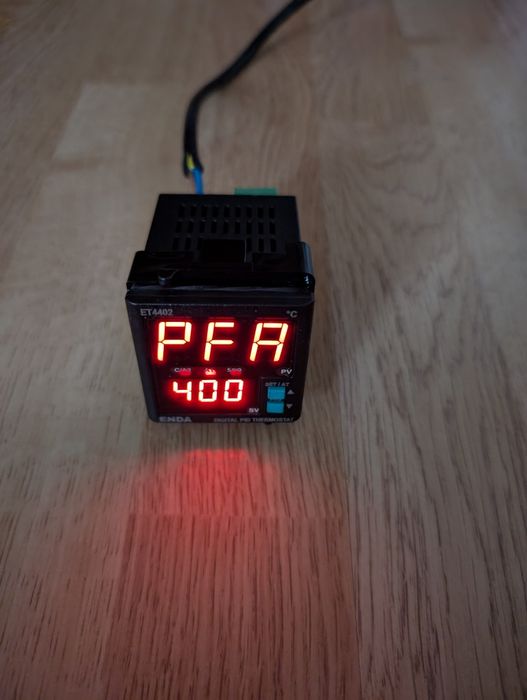

Afișaj: Ecran LED de 14.2 mm pentru vizibilitatea temperaturii.
Control PID: Include funcția Self-Tune pentru calcularea automată a parametrilor PID, asigurând stabilitatea temperaturii.
Soft-Start: Previne șocurile termice la pornirea sistemului.
Protecție: Panoul frontal are un grad de protecție IP65 (rezistent la praf și jeturi de apă), iar spatele IP20.
