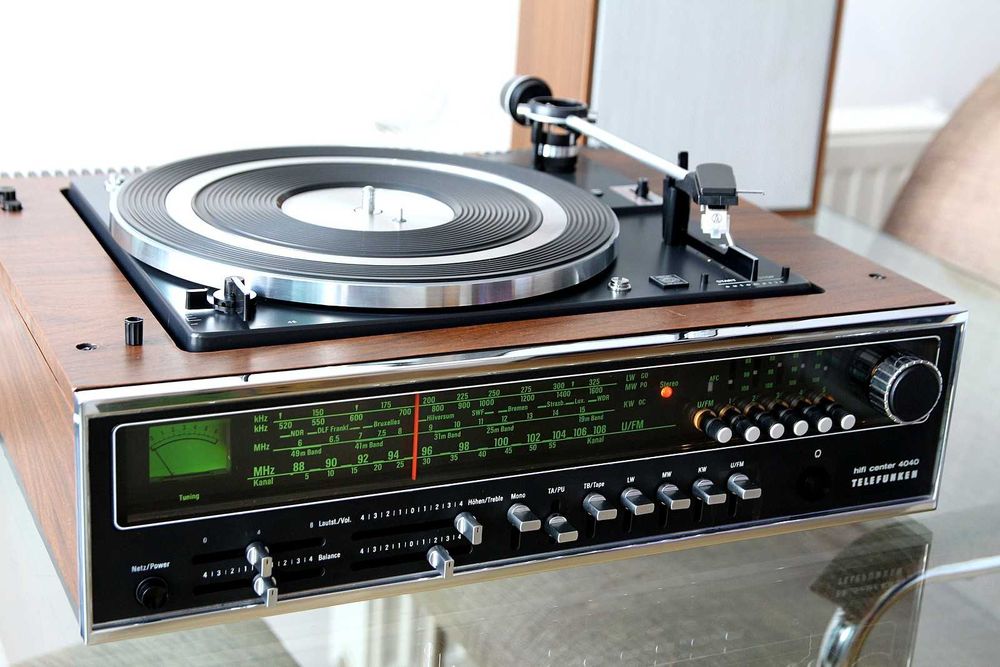

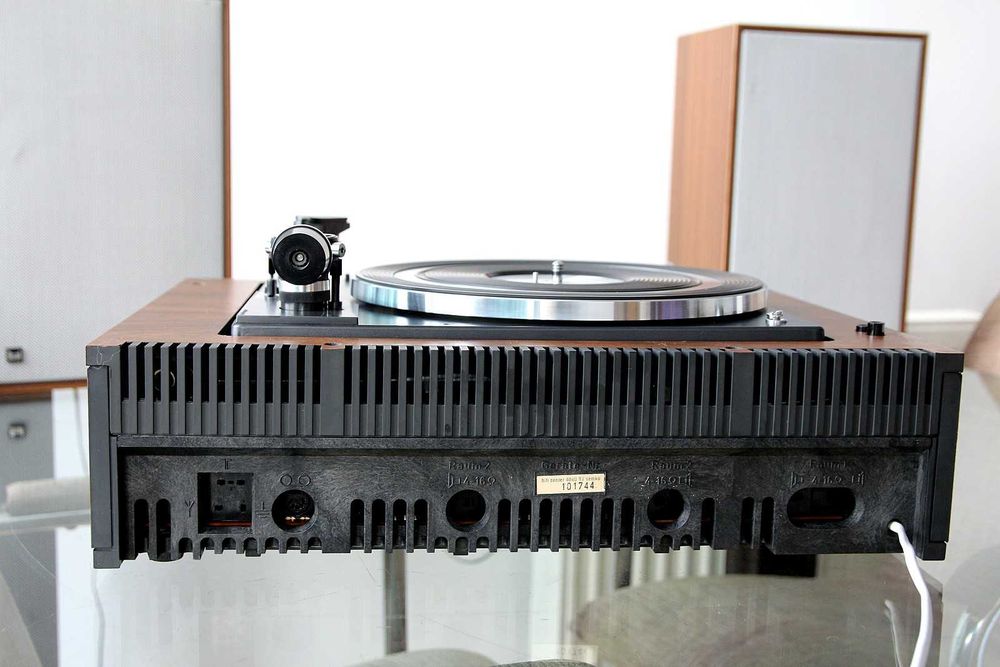

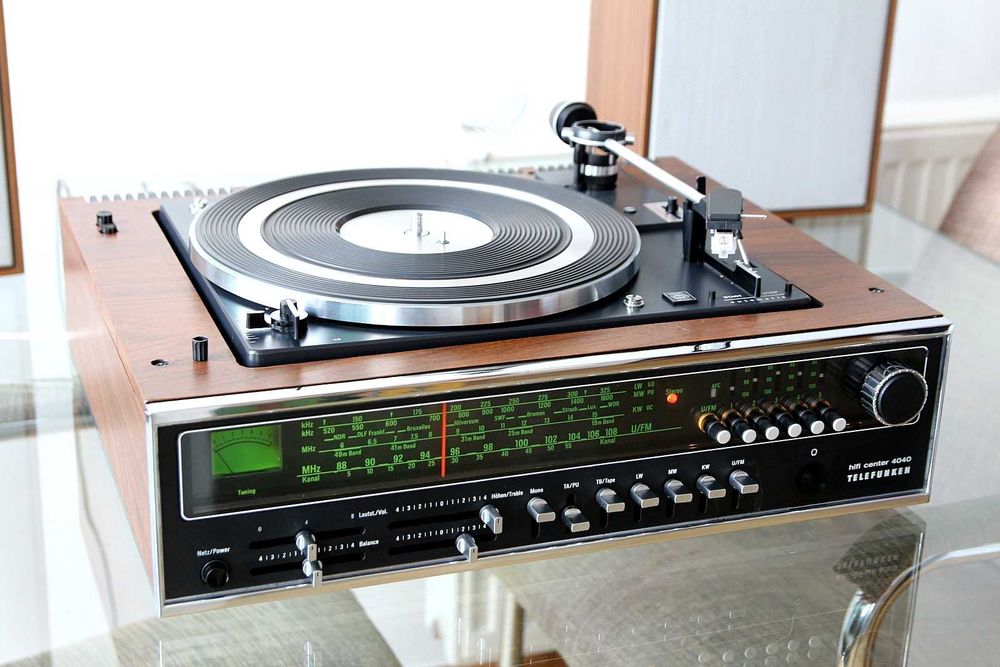

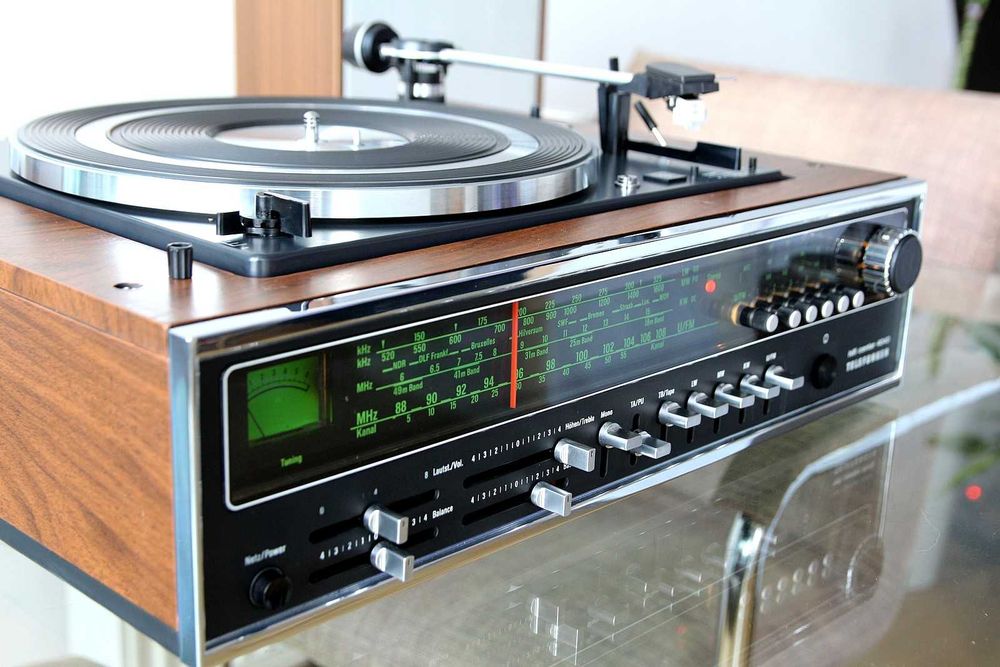

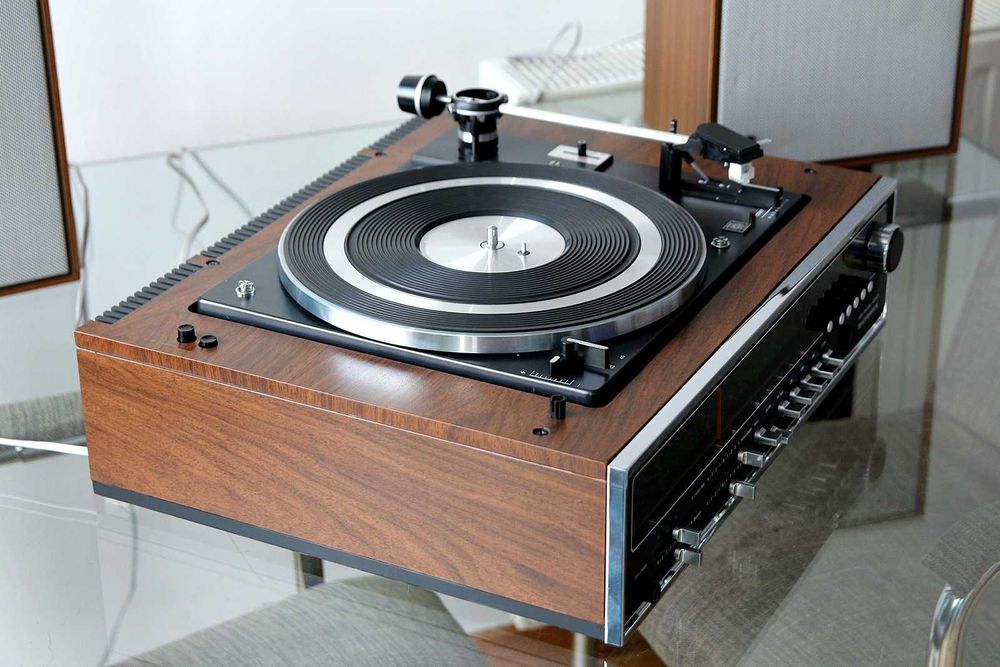

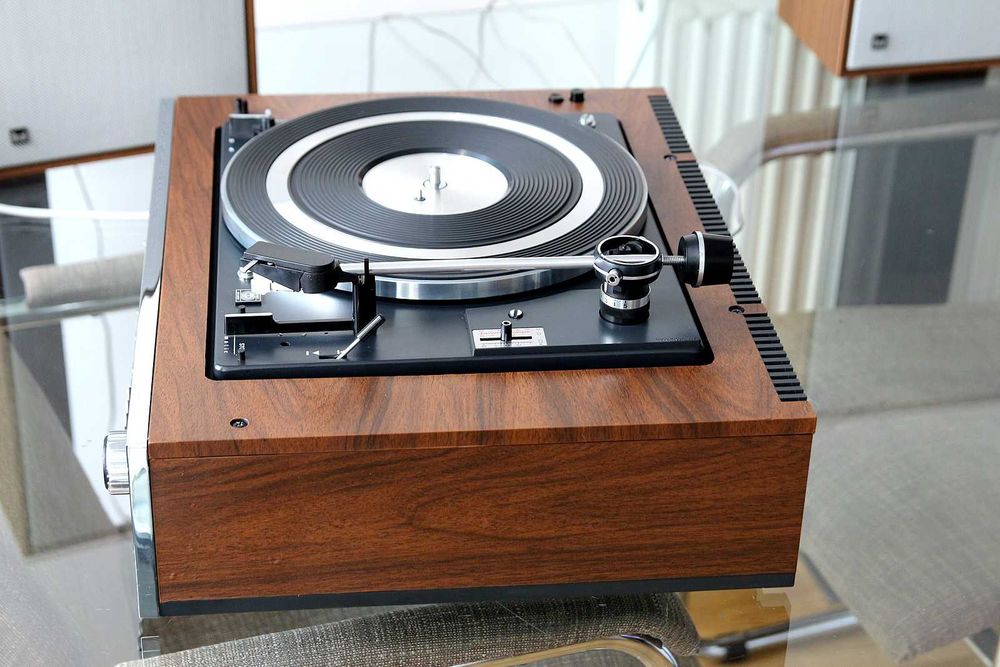

Telefunken 4040 HI-FI center cu pick-up PE 3046 (Perpetuum Ebner), radio si amplificare 2 X 22 Wati 4 Ohmi si boxe Dual CL 136 complet revizuit fabricat in 1976 cu doza si ac noi AT3600L si cabluri pentru boxe plus cablu pentru intrarea auxiliara. Fotografiile fac parte din descriere, studiatile cu atentie pentru a va forma propria opinie despre aspect.

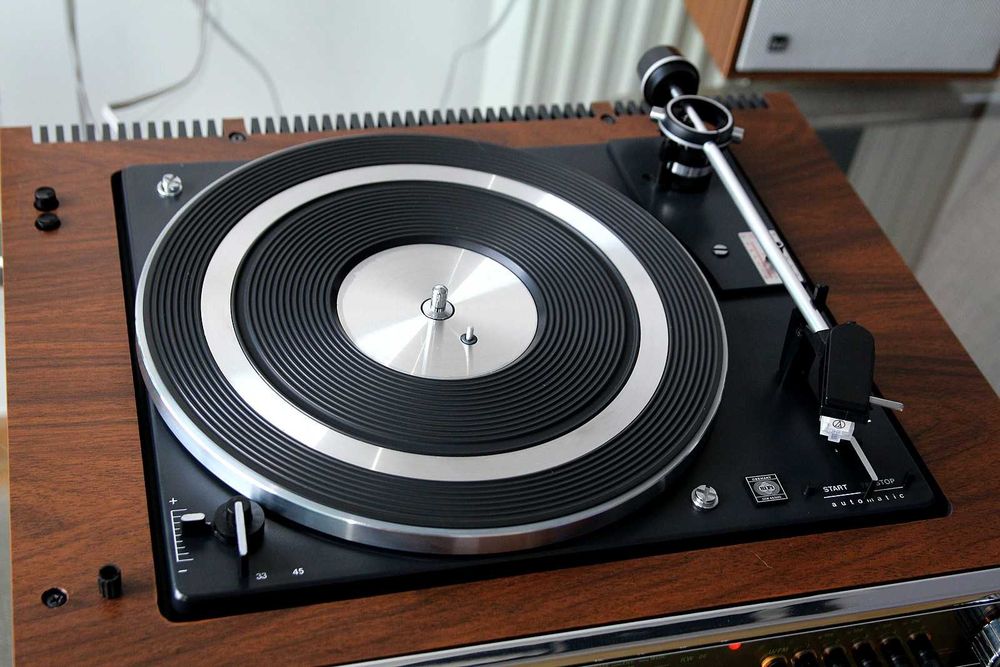

1. Pick-up PE 3044 Perpetuum Ebner

Tip transmisie: Roată intermediară (Idler Drive) – mecanică.
Motor: Asincron, 4 poli, cu suspensie elastică radială.
Viteze de rotație: 33 1/3 și 45 rotații pe minut.
Reglaj fin viteză (Pitch): ±6% (aprox. 1/2 ton), reglabil pentru ambele viteze.
Platou: Greutate 1,45 kg, diametru 270 mm.
Stabilitate viteză: ±0,15%.
Raport semnal-zgomot (Rumble): 56 dB.
Braț: Tubular, din aluminiu, cu echilibrare statică și funcționare automată.
Anti-skating: Reglabil prin cursor cu 3 gradații
Consum: 10 Wați.

2. Doză Audio-Technica AT3600L

Tip doză: Magnet mobil (MM).
Tensiune de ieșire: 4,2 mV (la 1 kHz, 5 cm/sec).
Răspuns în frecvență: 20 Hz – 20.000 Hz.
Forță de apăsare (Tracking Force): 2 – 3 g (Recomandat: 2,5 grame).
Impedanță de sarcină: 47 kOhmi.
Tip ac: Conic (0,6 mil).
Greutate proprie: 5,7 grame.

3. Telefunken HiFi Center 4040 (Unitatea Centrală)

Secțiunea Radio :

Benzi de frecvență:
FM: 87,6 – 108 MHz
Unde scurte: 5,9 – 15,5 MHz
Unde medii: 520 – 1630 kHz
Unde lungi: 148 – 330 kHz
Memorii posturi: 6 butoane mecanice pentru memorare posturi FM.
Indicator de semnal: Instrument analogic cu ac (iluminat), indică exclusiv intensitatea semnalului recepționat.
Sensibilitate (raport semnal/zgomot 26 dB):
FM: 2,4 µV (mono) / 8 µV (stereo)
Frecvențe intermediare: AM 460 kHz / FM 10,7 MHz
Separare stereo: ≥ 30 dB (la 1 kHz)

Secțiunea Amplificator:

Putere nominală: 2 x 22 Wați
Putere muzicală: 2 x 40 Wați
Distorsiune armonică totală: ≤ 0,5%
Răspuns în frecvență: 20 Hz – 20.000 Hz (± 1,5 dB)
Reglaje ton:
Joase: ±15 dB la 40 Hz
Înalte: +11 dB / -14 dB la 15 kHz
Balans: +3,5 dB / -10 dB
Ieșire căști: Conector DIN (impedanță > 200 Ohmi)
Intrări (Bandă/Magnetofon): Impedanță: 600 kOhmi , Tensiune nominală: 220 mV

Generalități:

Dimensiuni: 450 x 202 x 323 mm
Greutate : 12,5 Kg.

4. Boxe Dual CL 136

Tip sistem: 2 căi, construcție închisă
Putere nominală: 20 Wați
Putere muzicală: 35 Wați
Impedanță: 4 Ohmi
Răspuns în frecvență: 40 – 20.000 Hz
Difuzoare: 1 x Woofer (195 mm) + 1 x Tweeter cu calotă (19 mm)
Dimensiuni : Inaltime 363 mm, latime 230mm, adancime 162 mm
Greutate 4,3 Kg pe boxa
