Sursă PS4 Pro ADP-300FR — reparată parțial, pentru piese/proiect
89 lei
Prețul e negociabil
Persoana fizica
Stare: Utilizat
Model: PlayStation 4
Livrare cu verificare
Descriere

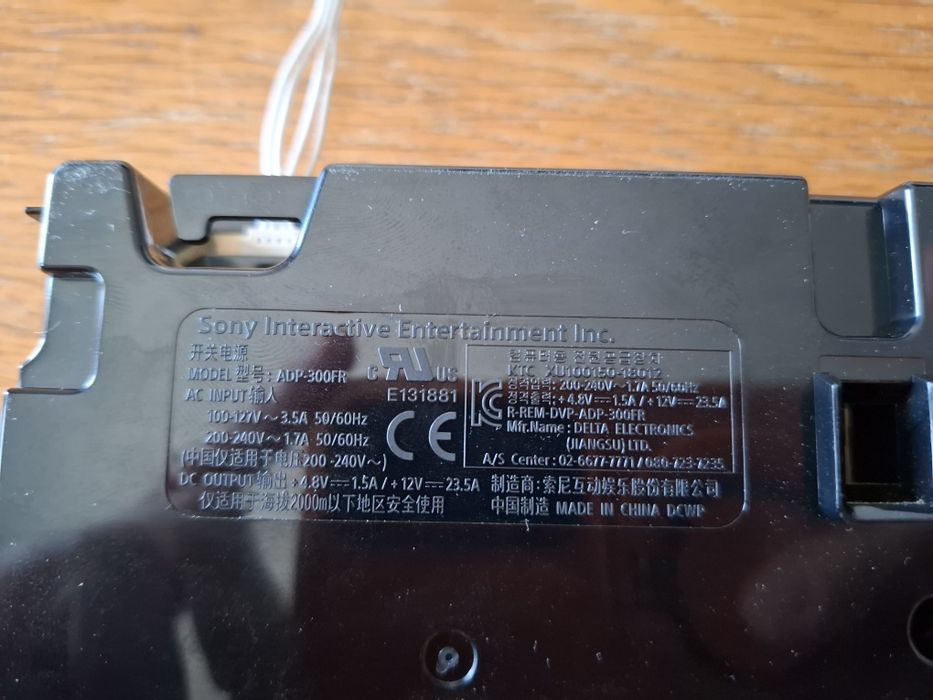

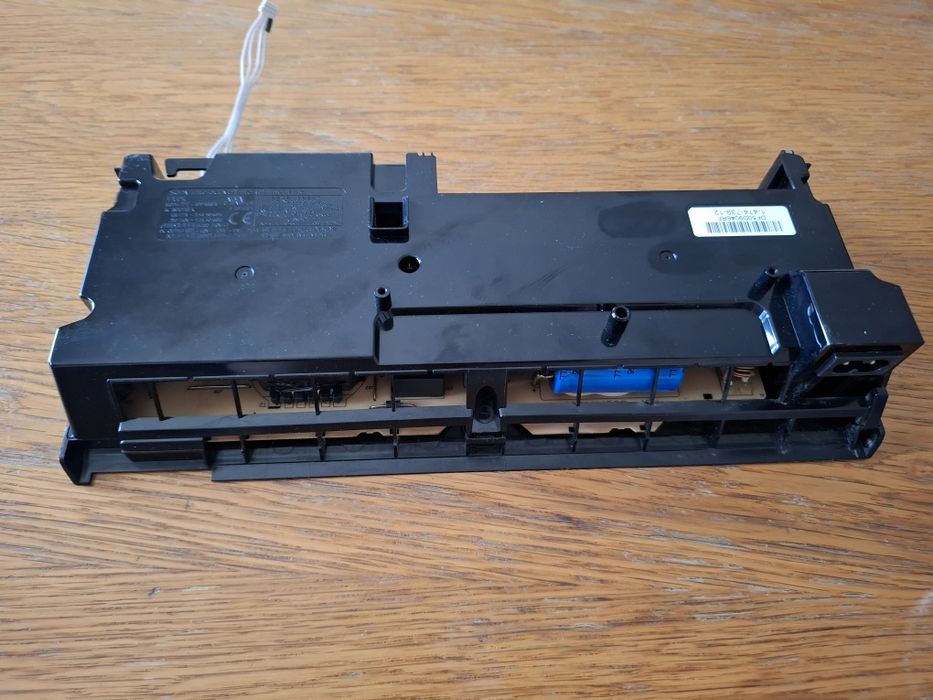

Sursă de alimentare Sony ADP-300FR (Delta), pentru PS4 Pro CUH-72xx. Conector 4 pini.
ISTORIC COMPLET AL REPARAȚIEI (diagnostic făcut de mine, cu multimetru):
Defect inițial: etajul PFC ars — siguranță ceramică întreruptă, punte redresoare U10K80R în scurt, dioda boost D11 (STTH10LCD06FP) în scurt, un condensator bulk 150uF/450V umflat.
Piese ÎNLOCUITE cu componente noi:
– Punte redresoare KBU1010 (nouă)
– Diodă boost MUR1560G (nouă, montată cu pad izolator)
– Condensator Vishay 257 PRM-SI 150uF/450V (nou)
– Siguranță ceramică Ferraz 6A
STARE ACTUALĂ: linia standby funcționează — 5VSB măsurat stabil la 4,820V, semnalul ACDC_STBY activ. Consola face un beep la apăsarea butonului de pornire, dar linia principală de 12V nu pornește.
UNDE S-A OPRIT DIAGNOSTICUL: condensatorul bulk stă la 318V și nu urcă — etajul boost PFC nu pornește niciodată. Controllerul PFC este un NCP1612A; VCC-ul lui (pin 9 față de pin 7) măsoară 0V cu consola alimentată și comandată pornit. Deci controllerul în sine e probabil bun — defectul e pe calea lui de alimentare (înfășurare auxiliară / circuit de pornire). Acolo am abandonat.
Q6 (MOSFET PFC) testat în afara circuitului — BUN.
Se vinde pentru piese sau ca proiect pentru cineva care vrea să continue diagnosticul. Componentele noi montate au valoare în sine.
ISTORIC COMPLET AL REPARAȚIEI (diagnostic făcut de mine, cu multimetru):
Defect inițial: etajul PFC ars — siguranță ceramică întreruptă, punte redresoare U10K80R în scurt, dioda boost D11 (STTH10LCD06FP) în scurt, un condensator bulk 150uF/450V umflat.
Piese ÎNLOCUITE cu componente noi:
– Punte redresoare KBU1010 (nouă)
– Diodă boost MUR1560G (nouă, montată cu pad izolator)
– Condensator Vishay 257 PRM-SI 150uF/450V (nou)
– Siguranță ceramică Ferraz 6A
STARE ACTUALĂ: linia standby funcționează — 5VSB măsurat stabil la 4,820V, semnalul ACDC_STBY activ. Consola face un beep la apăsarea butonului de pornire, dar linia principală de 12V nu pornește.
UNDE S-A OPRIT DIAGNOSTICUL: condensatorul bulk stă la 318V și nu urcă — etajul boost PFC nu pornește niciodată. Controllerul PFC este un NCP1612A; VCC-ul lui (pin 9 față de pin 7) măsoară 0V cu consola alimentată și comandată pornit. Deci controllerul în sine e probabil bun — defectul e pe calea lui de alimentare (înfășurare auxiliară / circuit de pornire). Acolo am abandonat.
Q6 (MOSFET PFC) testat în afara circuitului — BUN.
Se vinde pentru piese sau ca proiect pentru cineva care vrea să continue diagnosticul. Componentele noi montate au valoare în sine.
