Dispoztiv pentru Incarcare Descarcare si Testare Rezistenta Interna Celule Acumulatori 18650

Dispozitivul se preteaza in special pentru testarea celulelor care au inca capacitate

* Dispozitivele sunt noi noute in cutie
* Este necesara sursa de alimentare DC 5V

Descriere:

1. Segmentul albastru de la capătul superior este terminalul extern de descărcare, iar capătul inferior are indicatorul de lucru al canalului corespunzător.

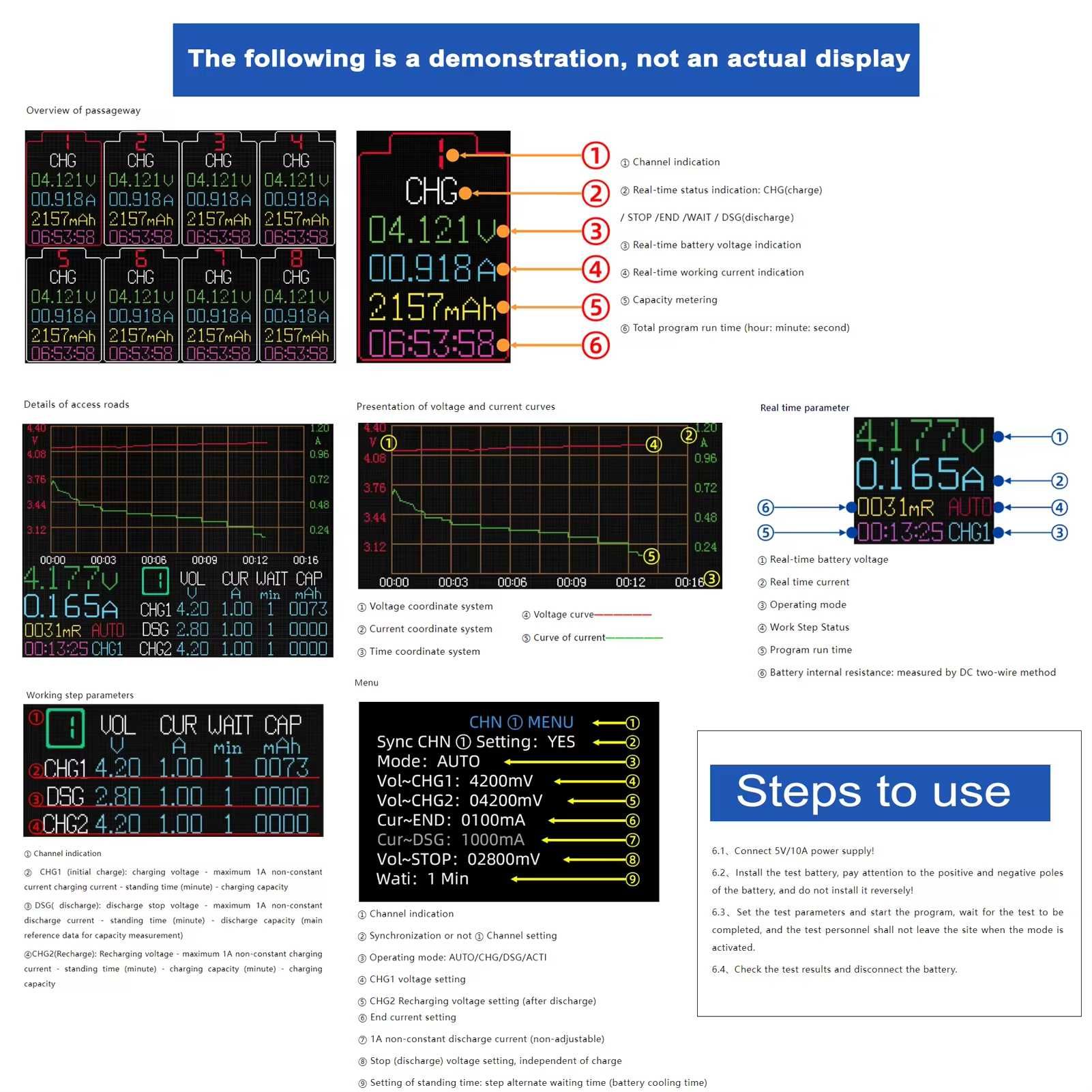

2. Afișarea curbei de tensiune și curent, tensiune și curent în timp real, metoda DC cu două fire pentru a măsura rezistența internă.

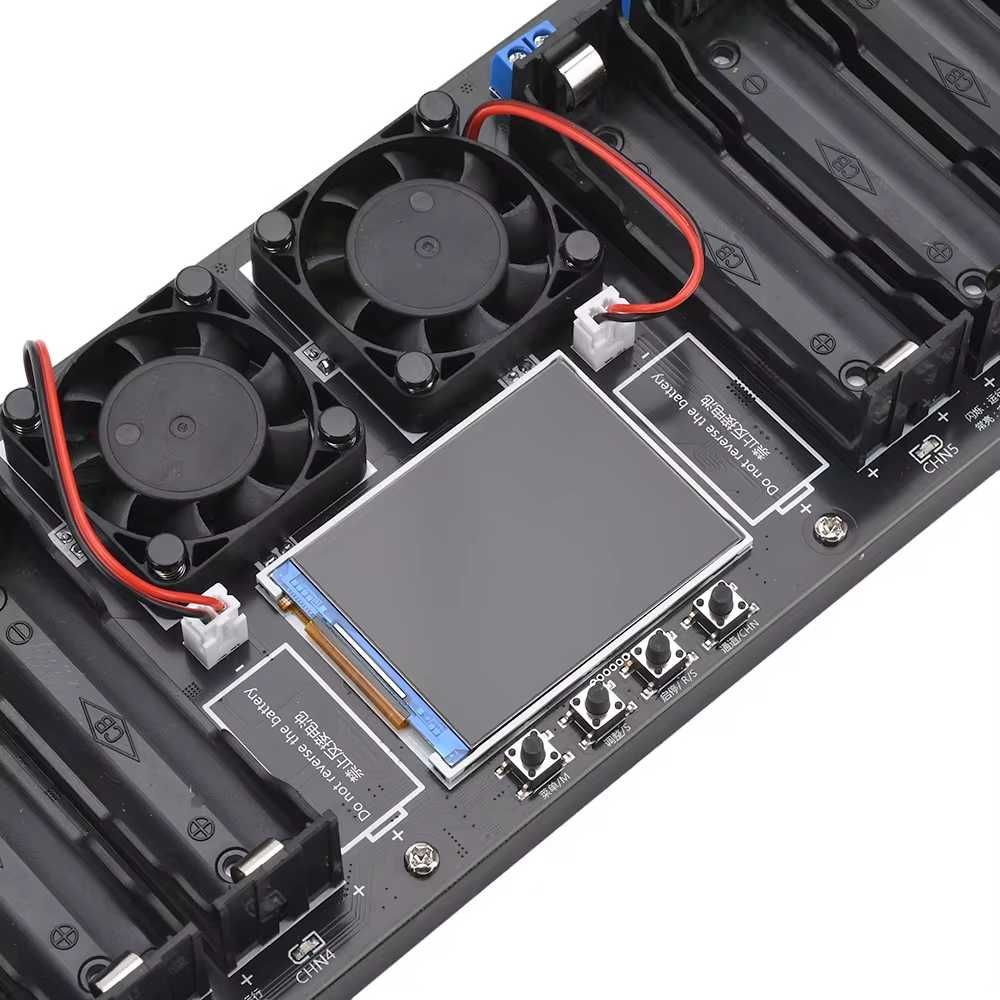

3. Canelura în formă de U din spate este combinată cu placa PCB, iar ventilatorul disipează activ căldura pentru a forma un canal de disipare a căldurii.
4. Suportul bateriei 18650 utilizează un suport compact pentru baterii, potrivit pentru măsurarea bateriei plate.
5. Tipul de canal: 8 canale independente, fiecare fără legătură, funcționare independentă, fără influență reciprocă.

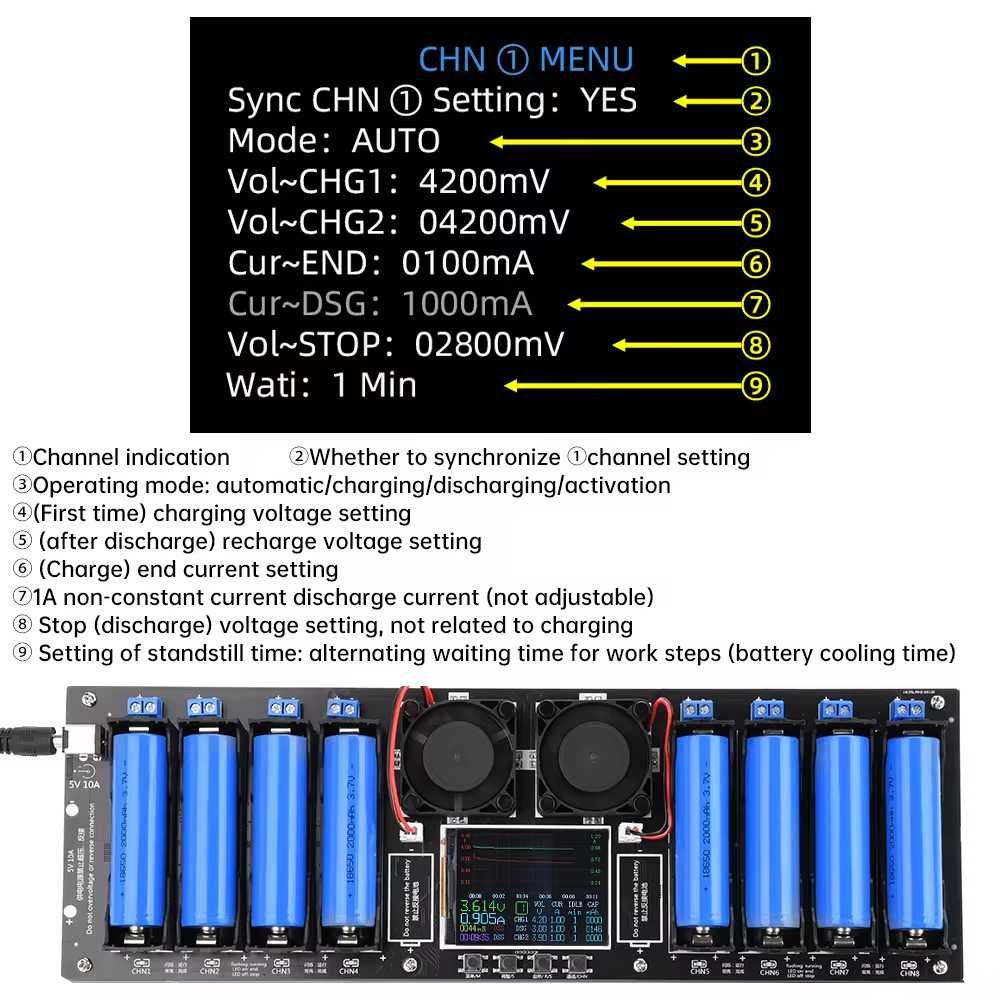

6. Sincronizarea canalelor: acceptă 8 canale pentru a configura sincronizarea, de asemenea, poate configura fiecare parametru de canal individual.
7. Ciclu de încărcare și descărcare: acceptă numai încărcarea-descărcarea-încărcarea 1 ciclu în modul automat, nu acceptă cicluri multiple.
Parametru:
Tensiunea de lucru: DC5V 10A (metal gol standard, fără sursă de alimentare), suprapresiunea trebuie să ardă mașina

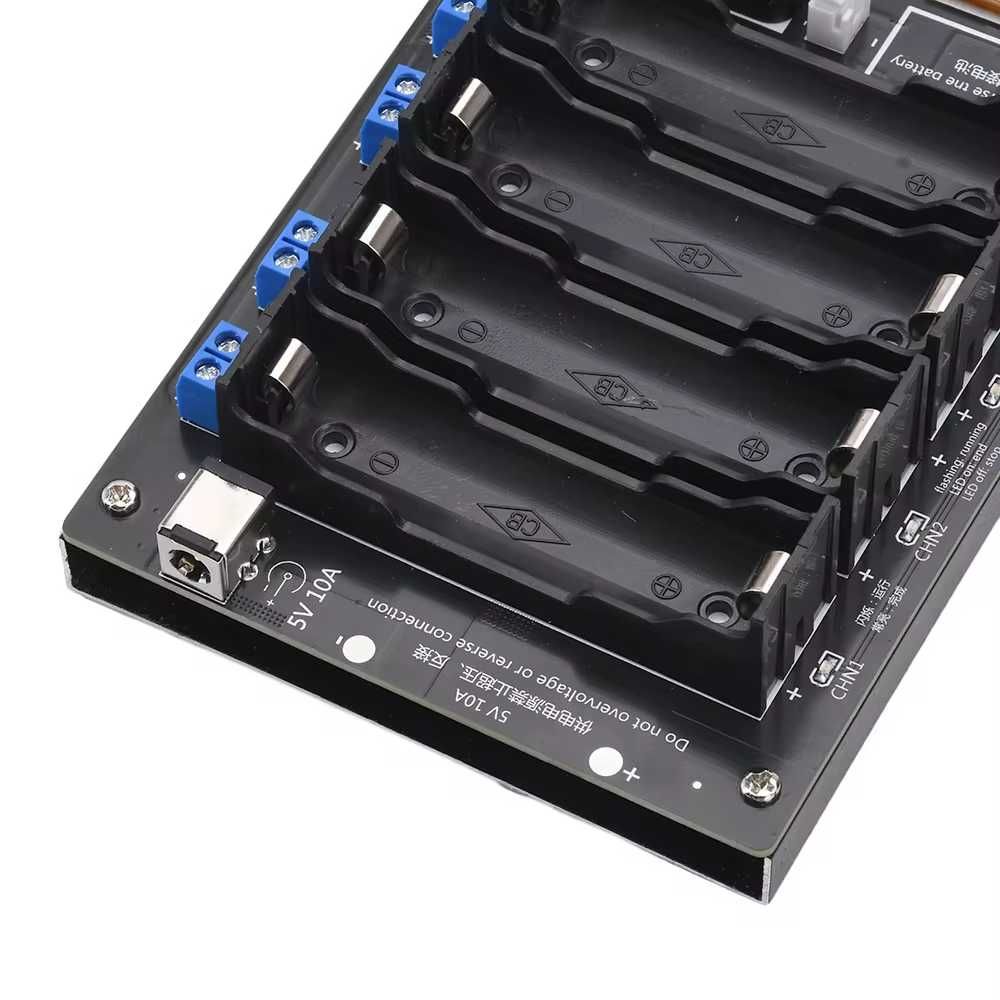

Interfața sursei de alimentare: ①: DC5.5 interfață de curent înalt, ②: Puncte de sudură pozitive și negative de 5V
Protecție împotriva inversării alimentării: protecție împotriva inversării, interzice alimentarea inversă

①Mod automat: pornirea programului ~ 4.2V tensiune de oprire a încărcării pentru încărcare, curentul de încărcare este mai mic decât curentul de oprire timp de 30 de secunde, prima încărcare este finalizată ~ liniște (fără încărcare și fără descărcare) ~ descărcare în conformitate cu setarea tensiunii de oprire, tensiunea de încărcare este mai mică decât tensiunea de oprire timp de 10 secunde, descărcarea este finalizată ~ liniște (fără încărcare și fără descărcare) ~ încărcare cu tensiunea de reîncărcare ca tensiune de oprire, tensiunea de reîncărcare este setată la 4. 2V, curentul de încărcare este mai mic decât curentul de oprire timp de 30 de secunde, programul este setat la tensiunea de oprire. Când tensiunea de reîncărcare este setată la 4.2V, curentul de reîncărcare este mai mic decât curentul de oprire timp de 30 de secunde, programul se încheie (când tensiunea de reîncărcare nu este egală cu 4.2V, tensiunea bateriei atinge tensiunea de reîncărcare, programul se încheie), reîncărcarea este finalizată, programul se încheie și funcționarea modului automat este finalizată.

② Modul de încărcare: start program ~ tensiunea de încărcare este setată la 4,2V, curentul de încărcare este mai mic decât curentul de oprire timp de 30 de secunde, programul se încheie (tensiunea de încărcare nu este egală cu 4,2V, tensiunea bateriei atinge tensiunea de încărcare, programul se încheie) ~ încărcarea este finalizată.

③ Modul de descărcare: începutul programului ~ tensiunea de încărcare mai mică decât tensiunea de oprire timp de 10 secunde, sfârșitul programului ~ descărcarea completă

④ Modul de activare: numai pentru utilizare profesională, în timpul utilizării, testerul nu trebuie să părăsească câmpul! Încărcare forțată cu tensiune de oprire a încărcării, nu se va opri automat, trebuie să se încheie manual.
Curent de încărcare: fiecare canal independent maxim aproximativ 1A, iar curentul de încărcare nu este reglabil.
Tensiunea de oprire a încărcării: 3.7V, 3.8V, 3.9V, 4.0V, 4.1V, 4.2V total 6 trepte reglabile
Tensiunea de oprire a reîncărcării: 3.0V, 3.1V, 3.2V, 3.3V, 3.4V, 3.5V, 3.6V, 3.7V, 3.8V, 3.9V, 4.0V, 4.1V, 4.2V reglabilă în 13 trepte.
Curent final: 100mA, 200mA, 300mA reglabil.
Curent de descărcare: fiecare canal în mod independent maxim aproximativ 1A descărcare curent neconstant, iar curentul de descărcare nu este reglabil.
Tensiunea de oprire a descărcării: 2.0V, 2.1V, 2.2V, 2.3V, 2.4V, 2.5V, 2.6V, 2.7V, 2.8V, 2.9V, 3.0V, 3.1V, 3.2V, 3.3V, 3.4V, 3.5V, 3.6V, total 17 reglabile.
Timp de așteptare: 1~5 minute reglabil.

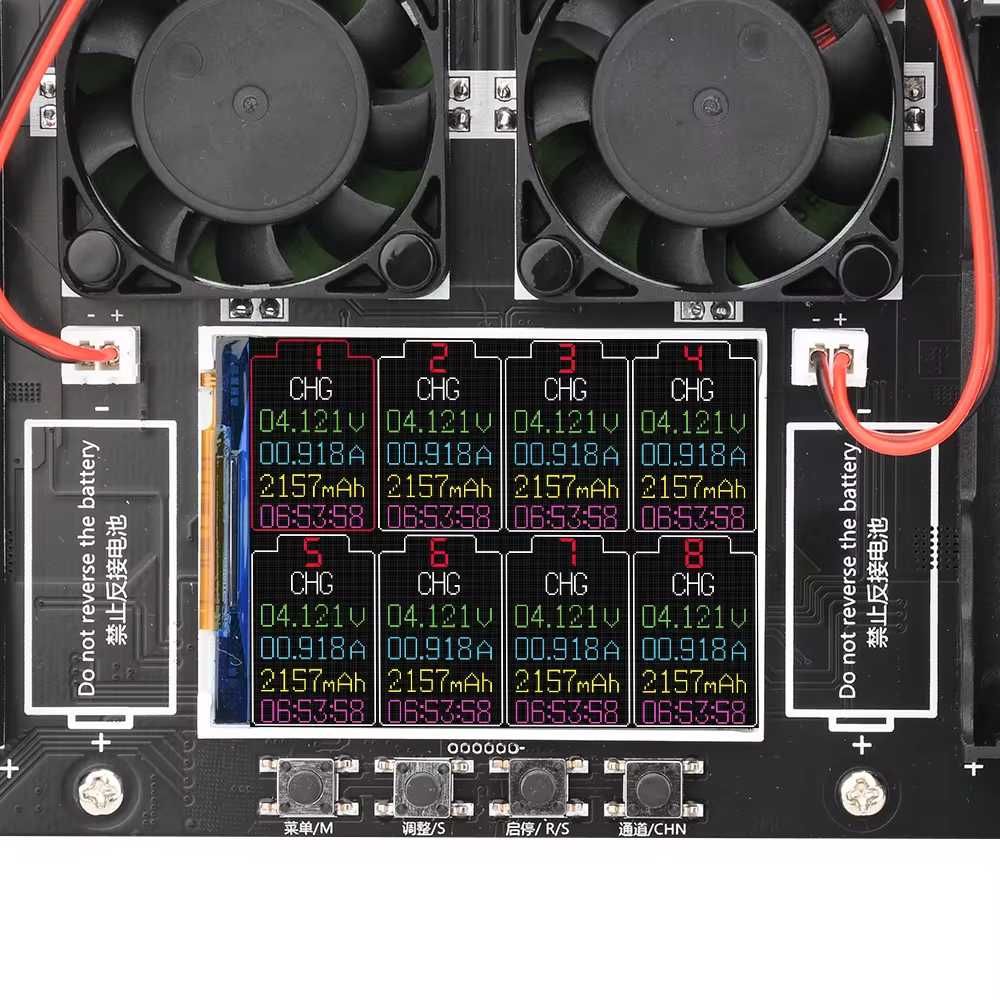

Previzualizare stare: suportă previzualizarea stării a 8 canale pe 1 ecran
Afișaj detaliat cu un singur canal: suport
Afișarea curbei de încărcare și descărcare pe un singur canal: suport
Detectarea rezistenței interne: Metoda DC cu două fire, numai pentru analogia de sortare a aceluiași lot
Mod de disipare a căldurii: disipare activă a căldurii

Protecție la supraîncălzire: Suport

Încărcare și descărcare ciclică: numai 1 ciclu de încărcare-descărcare-încărcare este acceptat în modul automat, ciclurile multiple nu sunt acceptate.

Test extern: suport, poate fi descărcat prin terminalul 2P extern, un singur canal o singură dată și poate suporta numai suportul bateriei sau testul extern într-unul, nu poate fi utilizat în același timp suportul bateriei și testul bateriei externe.

Protecție împotriva conectării inverse a bateriei: protecție împotriva conectării inverse, interzice conectarea inversă a bateriei.

Dimensiunea produsului: 37×110×310mm
Dimensiunea pachetului: 60×112×335mm

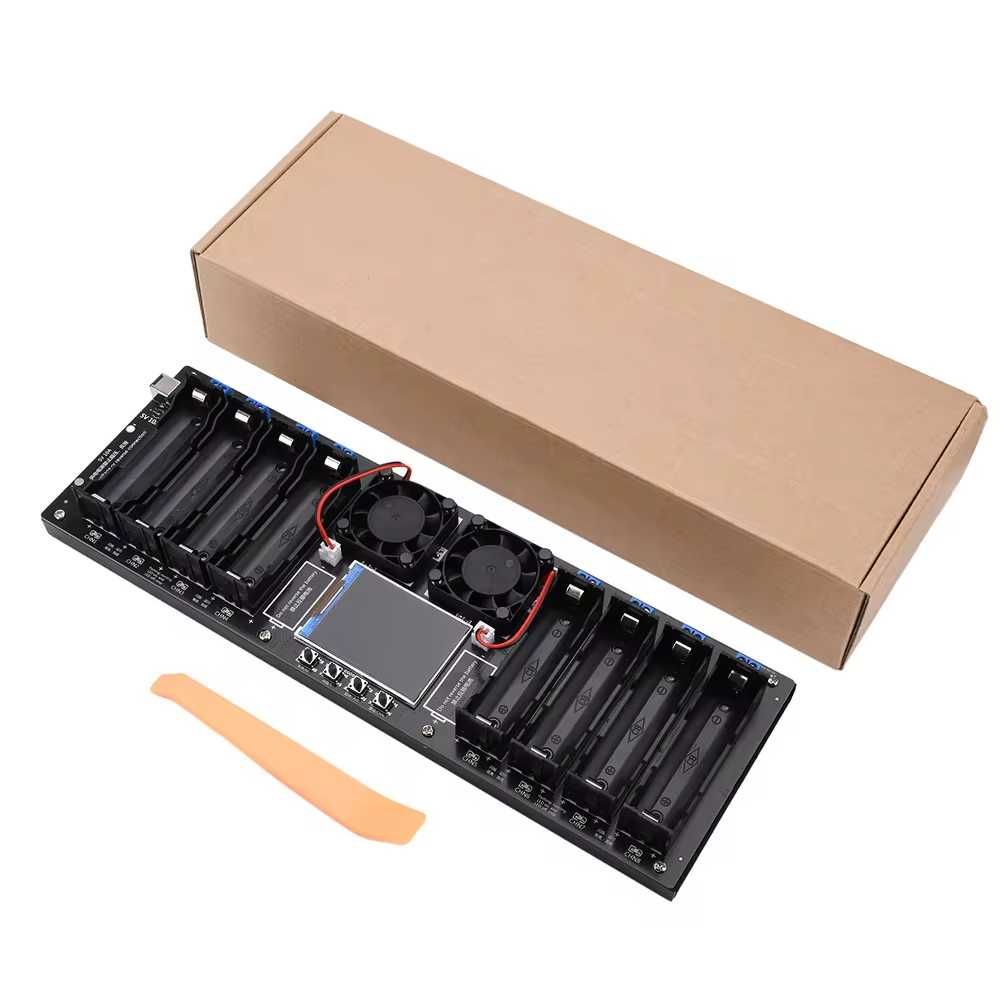

Pachetul include:

Dispozitiv diagnoza celule 18650 ;
Creion de extras celulele dis sloturi ;
