Servomotor rotativ compact ESBE ARA 659 cu Ventil 4 cai de amestec sisteme bivalente alama filet exterior Pn 10 Dn 15 Kvs 2,5 Esbe VRB142-15

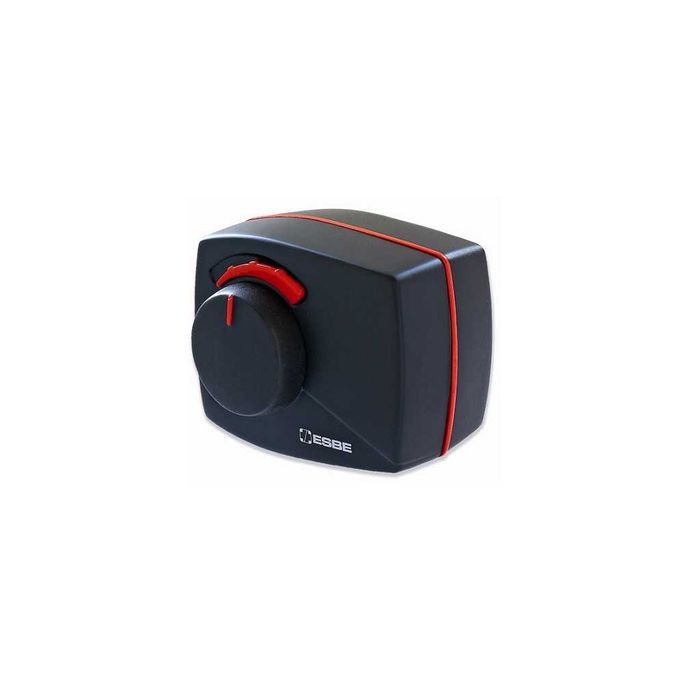

Descriere Servomotor rotativ compact ESBE ARA 659
Putere consumata : 2 VA
Alimentare electrica servomotor: 24 V c.a./c.c.
Timp de rulare la 90gr: 45/120 s
Cuplu: 6 Nm
Lungime cablu: 1,5 m
Producator: ESBE Suedia
Servomotor rotativ compact ESBE ARA 659 - caracteristici

Servomotoarele rotative Esbe din seria ARA 600, sunt destinare a opera ventile de amestec cu diametre 15...50mm din seriile: VRG, VRB, 3MG, 3G si 3F. Stabilitate si precizie de control deosebite datorita sistemului compact de cuplare intre servomotor si ventil. Servomotorul are un unghi de rotatie de 90gr si poate fi usor actionat manual, prin ridicarea rozetei. Contactul auxiliar disponibil optional, poate fi reglat sa comute in orice pozitie.

Ajustarea punctului de comutare se face fara unelte si fara a demonta servomotorul, accesul la maneta de reglaj facandu-se prin scoaterea rozetei. Sunt disponibile modele cu semnal de control proportional flotant, modulant 0-10V si on/off. Modelele cu semnal de control on/off sunt folosite pentru comutatie; acestea au un releu inclus si primesc semnal de control pe 2 fire, de exemplu de la un termostat sau un comutator.

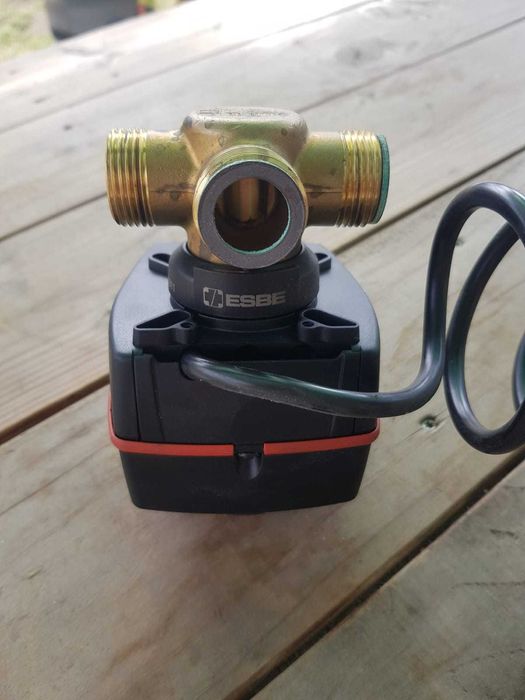

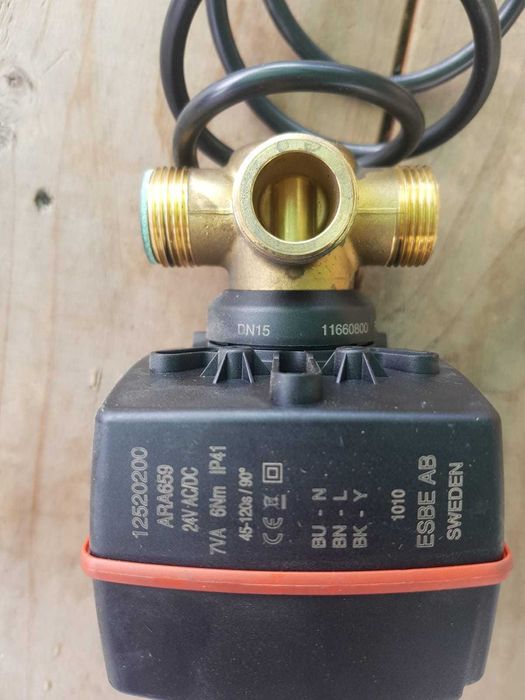

Servomotor ESBE ARA659 prop 24VAC 6NM 45-120s 12520200 cu Ventil 4 căi de amestec sisteme bivalente alama, filet exterior Pn 10 Dn 15 Kvs 2,5 Esbe VRB142-15

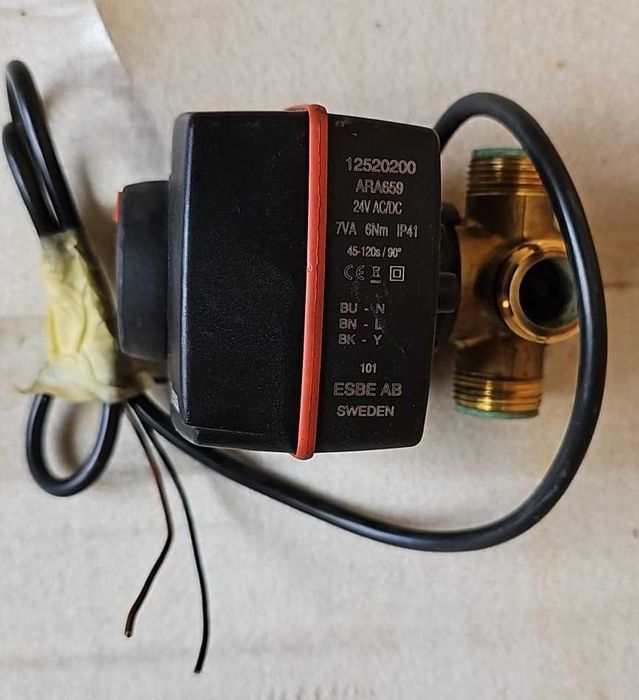

Date tehnice: ESBE ARA659 prop 24VAC 6NM 45-120s 12520200

Protectie: tip IP41, clasa II
Temperatura ambianta: -5…+55°C
Contact auxiliar: disponibil optional (pentru actionarea unei pompe, cazan, etc.)
Forta: 6 Nm toate modelele, 3Nm modelele cu timp rulare 15 secunde
Semnal control:
- proportional flotant pentru amestec (si on/off pentru comutatie)
- on/off, releu inclus, pentru comutatie, semnal control pe 2 fire
- modulant 0(2)…10V sau 0(4)…20mA, pentru amestec
Unghi de rotatie: 90°, sens de rotatie reversibil la toate modelele
Operare manuala: de la rozeta, prin ridicare si rasucire
Lungime cablu: 1,5 m
Putere consumata: 2VA modelele alimentate 24Vca, 5VA modelele la 230Vca
Ventile compatibile: montare directa pe ventilele VRG, VRB, 3G/MG, 3F ≤DN50
Standarde fabricatie: CE directivele 73/23EEC, 89/336/EEC, RoHS/2002/95/EEC
Producator: ESBE, fabricat in Suedia

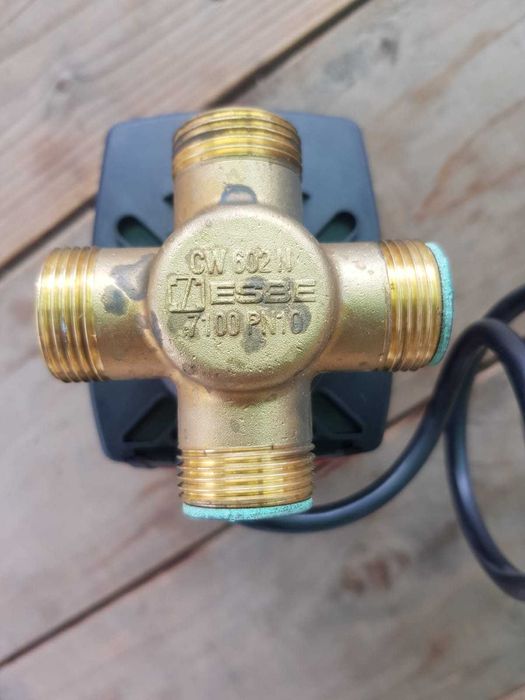

SPECIFICATII TEHNICE: Ventil 4 cai de amestec sisteme bivalente alama filet exterior Pn 10 Dn 15 Kvs 2,5 Esbe VRB142-15

Corp ventil: alama DZR, CW602N, rezistenta la dezincare
Obturator sferic: alama rezistenta la abraziune
Asamblare: compozit PPS si O-ring EPDM
Presiune de lucru: 10 bar
Temperatura lucru apa: -10… +110°C (continuu), +130°C (temporar)
Cadere de presiune: max. 100kPa pentru o functionare optima
Presiune de inchidere: maximum 200 kPa, forta pentru maximum ΔP 5 Nm
Unghi de rotatie: 90°
Racord conexiune:

filet interior Rp conform ISO7/1,
filet exterior G conform ISO228/1 sau,
fitinguri de compresie pentru teava cupru, conform EN1254-2
Servomotoare compatibile: din seria ARA600 si servo-regulatoare seria 90C, CRA100, CRB100, CRC100

Standarde fabricatie: CE, Pressure directive 97/23/EC

Producator: ESBE, fabricat in Suedia
