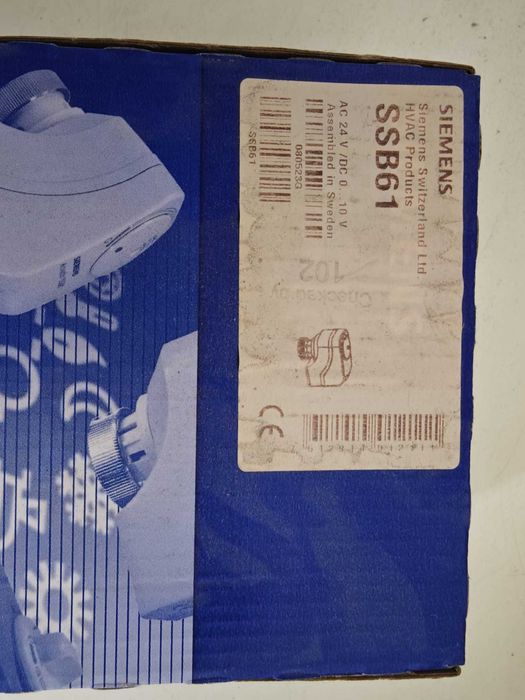

Actuator electric pentru supape de 24 Vac/Vcc marca Siemens, model SSB61. Dispozitiv nou, în cutie, gata de instalare și utilizare.
Specificații

Descriere produs



Servomotoare electrice pentru vane mici tip VVP45., VXP45. VMP45(max. DN25, kVS = 6,3 m3/h) SSB31. SSB81.



SSB31... tensiune functionare 230 V c.a. semnal de comanda in 3 puncte
SSB81... tensiune functionare 24 V c.a. semnal de comanda in 3 puncte
SSB61... tensiune functionare 24 V ca/cc semnal de comanda 0…10 V c.c.
Forta nominala 200 N
Identificare automata a cursei vanei
Montare directa cu piulita de cuplare, fara a avea nevoie de scule
Tipurile standard sunt prevazute cu cablu de conectare, cu lungime de 1,5 m
Tipuri diferite pentru lungimi speciale ale cablului
Actionare manuala si indicarea pozitiei
Este posibila conectarea in paralel a mai multor servomotoare
Contact auxiliar 250 V c.a./ 1(0,5) A, integrat in servomotoarele tip SSB31.1 si SSB81.1
Utilizare

Pentru actionarea vanelor Siemens tip V...P45... destinate reglajului in circuitele hidraulice de apa fierbinte sau apa racita, in sisteme de incalzire, ventilare si conditionare a aerului.

Funcţionare / construcţie mecanică

Cand servomotorul este comandat printr-un semnal de 0…10 V c.c. sau printr-unul in 3 puncte, genereaza o deplasare care este transmisa axului vanei.

Prezenta descriere a functionarii se aplica versiunilor de vane care sunt complet inchise in absenta tensiunii de alimentare (NI).

Semnal de comandă în 3 puncte SSB31.../SSB81...

Tensiune la Y1: Axul se destinde Vana se deschide
Tensiune la Y2: Axul se retrage Vana se imchide
Lipsa tensiune la Y1 si Y2: Servomotorul mentine pozitia curenta
Semnal de comandă 0...10 V c.c. SSB61...

Vana se deschide / inchide proportional cu valoarea semnalului de comanda la Y.
La 0 V c.c., vana este complet inchisa (A → AB).
In lipsa alimentarii cu energie electrica, servomotorul mentine pozitia curenta.
Caracteristici şi beneficii

Carcasa din material plastic
Mecanism anti-blocare ce nu necesita intretinere
Actionare manuala cu cheie tip imbus hexagonal de 3 mm
Consum redus de energie in timpul mentinerii pozitiei
Deconectare senzitiva la sarcina in caz de suprasarcina sau in pozitiile de cap de cursa
Posibilitate de functionare in paralel a 6 SSB31, 24 SSB81 si 10 SSB61, daca exista suficiente iesiri ale regulatorului
Reglete de conectori disponibile pentru lungimi de cablu speciale (numai pentru servomotoarele de 24 V c.a. si 24 V c.a./c.c.)
Cablurile de conectare pentru 24 V c.a. si 230 V c.a. au conectori diferiti si nu pot fi utilizate gresit.
