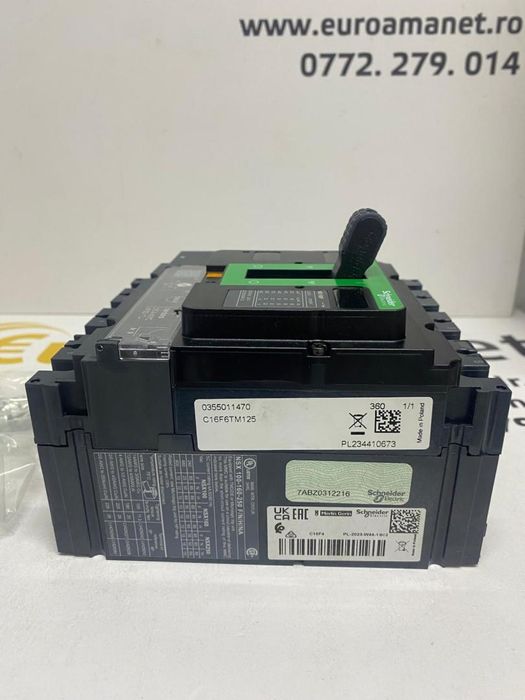

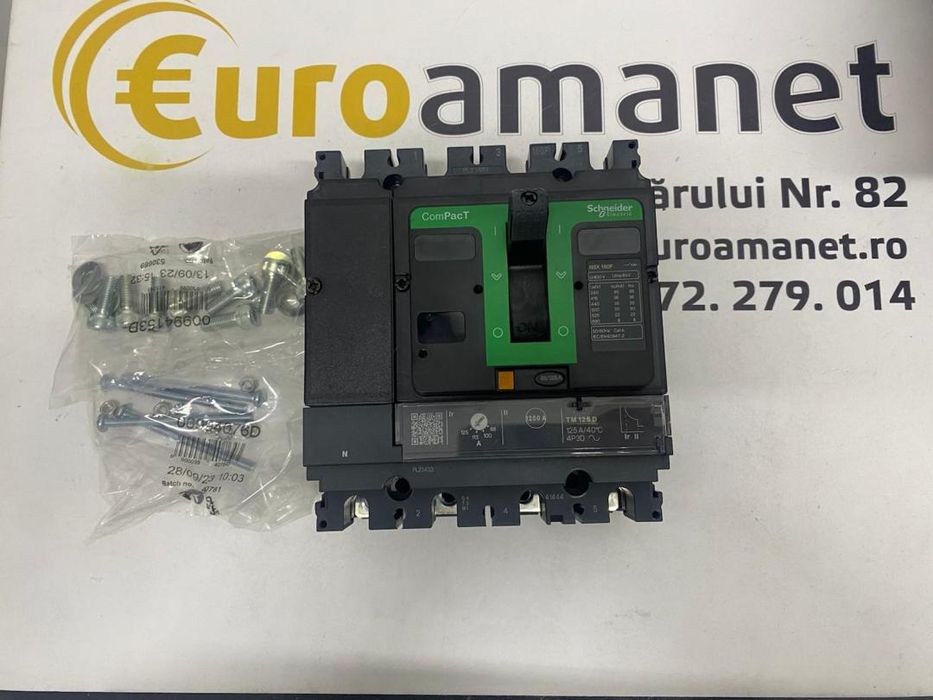

Schneider Electric Intreruptor ComPacT NSX160N, 50 kA la 415 VAC, unitate de declansare TMD 125A, 4 poli 3d (C16N6TM125)
Gama: ComPacT noua generatie
nume produs: ComPacT NSX noua generatie
nume scurt al dispozitivului: NSX160N
Tip produs sau componenta: Disjunctor
aplicatie a dispozitivului: Distributie
descriere poli: 4P
descriere poli protejati: 3d
pozitie neutrului: Stanga
[In] curent nominal: 125 A la 40 °C
[Ue] tensiune nominala de functionare: 690 V c. a. 50/60 Hz
Tip retea electrica: C. a.
frecventa retea electrica: 50/60 Hz
adecvare pentru izolatie: Da conformitate cu SR EN 60947-2
categorie de utilizare: Categoria A
[Icu] capacitate nominala limita de rupere la scurtcircuit: 90 kA Icu la 220/240 V c. a. 50/60 Hz conformitate cu SR EN 60947-2
50 kA Icu la 380/415 V c. a. 50/60 Hz conformitate cu SR EN 60947-2
50 kA Icu la 440 V c. a. 50/60 Hz conformitate cu SR EN 60947-2
36 kA Icu la 500 V c. a. 50/60 Hz conformitate cu SR EN 60947-2
35 kA Icu la 525 V c. a. 50/60 Hz conformitate cu SR EN 60947-2
10 kA Icu la 660/690 V c. a. 50/60 Hz conformitate cu SR EN 60947-2
85 kA Icu la 240 V c. a. 50/60 Hz conformitate cu UL 60947-4-1
50 kA Icu la 480 V c. a. 50/60 Hz conformitate cu UL 60947-4-1
10 kA Icu la 600 V c. a. 50/60 Hz conformitate cu UL 60947-4-1
Nivel de performanta: N 50 kA 415 V c. a.
nume unitate de declansare: TM-D
tehnologie unitate de declansare: Termo-magnetic
functii de protectie a unitatii de declansare: LI
tip de control: Comutare
Modul de montare a intreruptorului: Fix
[Ui] tensiune nominala de izolatie: 800 V c. a. 50/60 Hz
[Uimp] tensiune nominala de tinere la impuls: 8 kV
[Ics] capacitate nominala de serviciu de rupere la scurtcircuit: 90 kA la 220/240 V c. a. 50/60 Hz conformitate cu SR EN 60947-2
50 kA la 380/415 V c. a. 50/60 Hz conformitate cu SR EN 60947-2
50 kA la 440 V c. a. 50/60 Hz conformitate cu SR EN 60947-2
36 kA la 500 V c. a. 50/60 Hz conformitate cu SR EN 60947-2
35 kA la 525 V c. a. 50/60 Hz conformitate cu SR EN 60947-2
10 kA la 660/690 V c. a. 50/60 Hz conformitate cu SR EN 60947-2
durabilitate mecanica: 40000 cic
durabilitate electrica: 40000 cic la 440 V In/2
20000 cic la 440 V In
15000 cic la 690 V In/2
7500 cic la 690 V In
puterea disipata pe pol: 10,78 W
suport de montare: Placa dorsala
pozitie de montare: Orizontal si vertical
Flat on the back
conexiune superioara: Fata
conexiune inferioara: Fata
pasul de conectare: 35 mm
tip de protectie: L : for protectie la suprasarcina (termica)
I : for protectie la scurtcircuit (magnetica)
gama uitatii de declansare: 125 A la 40 °C
Tip de reglare a preluarii de lunga durata Ir (pretectie termica): Reglabil
[Ir] interval de reglare a restabilirii pe termen lung: 0,7... 1 x In
Tip de reglare a intarzierii de lunga durata tr: Fix
[tr] reglarea intarzierii de lunga durata: 120…400 s la 1.5 x In
15 s la 6 x Ir
Setarea protectiei neutrului: Fara protectie (3d)
Ajustarea protectiei instantanee tip Ii: Fix
[Ii] interval de reglare a restabilirii instantanee: 1250 A
protectie de scurgere la pamant: Fara
Numar de sloturi pentru auxiliare electrice: 5 sloturi
Latime: 140 mm
Inaltime: 161 mm
Adancime: 86 mm
greutate neta: 2,6 kg
standarde: SR EN 60947-2
categorie de supratensiune: III
clasa de protectie la electrocutare: Clasa II pornit parte frontala
grad de poluare: 3 conformitate cu SR EN 60664-1
grad de protectie IP: IP40 conforming to SR EN 60529
grad de protectie IK: IK07 conforming to IEC 62262
temperatura ambientala de functionare: -25…70 °C
temperatura ambietala pentru depozitare: -50…85 °C
umiditate relativa: 0…95 %
altitudinea de functionare: 0... 2000 m fără declasare
2000 m... 5000 m cu declasare
