Lucreaza numai cu PAL de 18mm si 36mm.

Sablonul asigura urmatoarele operatiuni :
a. frezarea directa la 17,4mm , 19mm si 37mm de marginea placii de PAL pentru carcasa demontabilului de la Blum sau Hafele ;
b. gaurirea directa (gaura diametru 5mm) in mijlocul cantului pentru tija demontabilului ; gaurirea se face prin rulment de diametru 5mm.

Cotele de 17,4mm si 19mm sunt astfel incat "sa iasa" cantul in afara la imbinarea a 2 placi : 17,4mm pentru cantul de grosime 0,4mm , si 19mm pentru cantul de grosime 2m.

Cota de 37mm pentru pal de 36mm este aleasa deasemenea pentru "a iesi" cantul in afara.

Daca nu doriti "sa iasa" cantul in afara exista alte modele din care puteti sa alegeti.

Cotele de gaurire / frezare pentru instalarea demontabilului Blum :
a. pentru carcasa :
adancime = 12mm
diametru = 25mm
distanta fata de marginea placii = 17mm
b. pentru tija (in mijlocul cantului) :
adancime = 27mm
diametru = 5mm

Clopotul de frezare are 3 rulmenti de 10mm diametru interior. (se dau 2 bucati)

PRET = 300 RON

! ATENTIE !

Freza de 25mm nu este inclusa in pret.

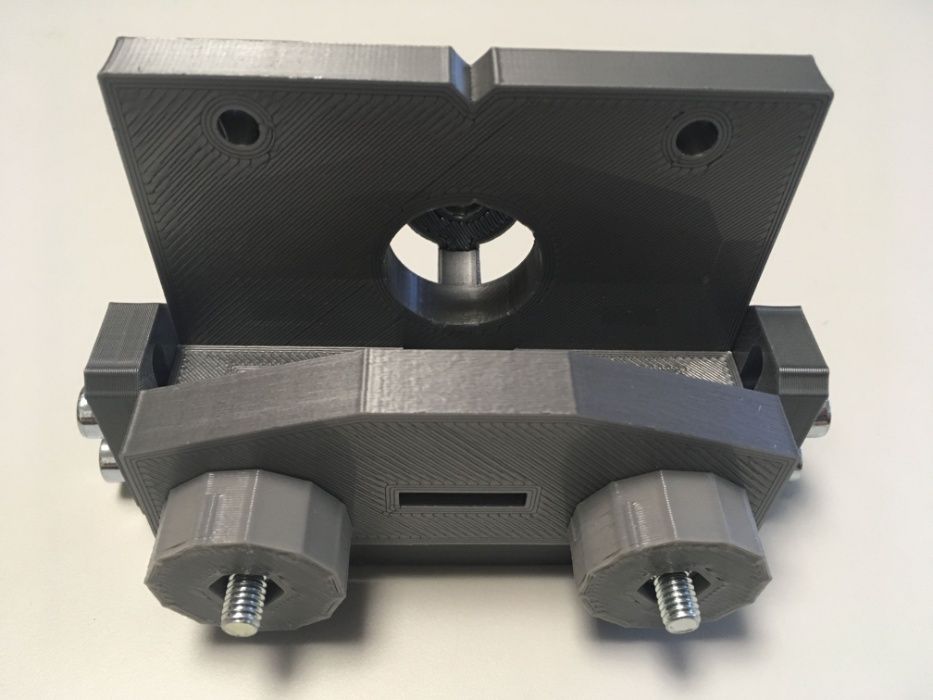

Sablonul :
- este facut la imprimanta 3D din plastic robust ; nu zgaraie lemnul.
- este pentru placi de PAL/MDF grosime 18mm si 36mm
- are forma U si are un sistem de prindere de placa.

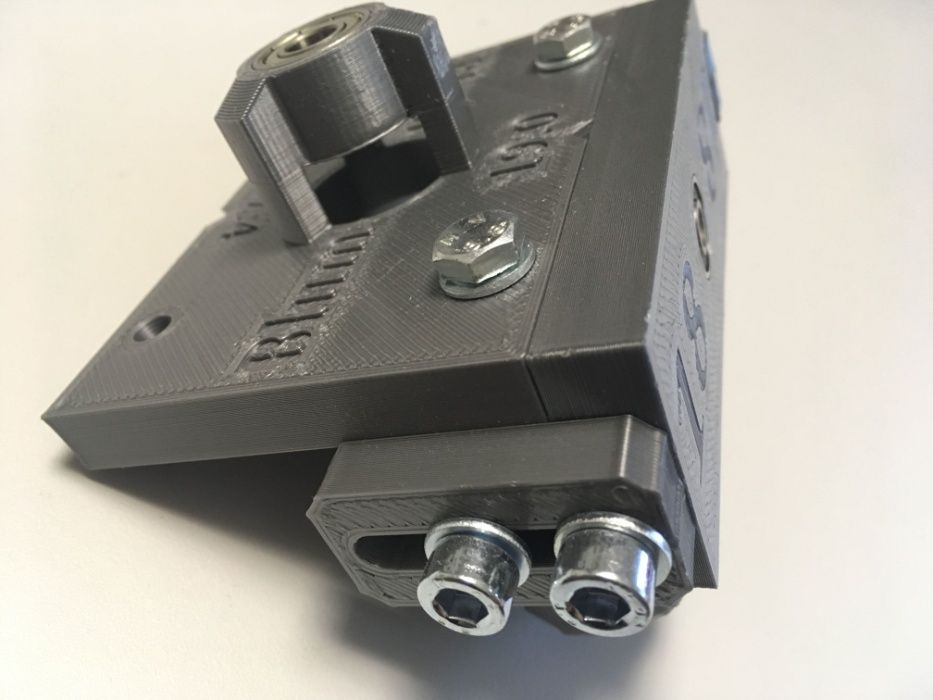

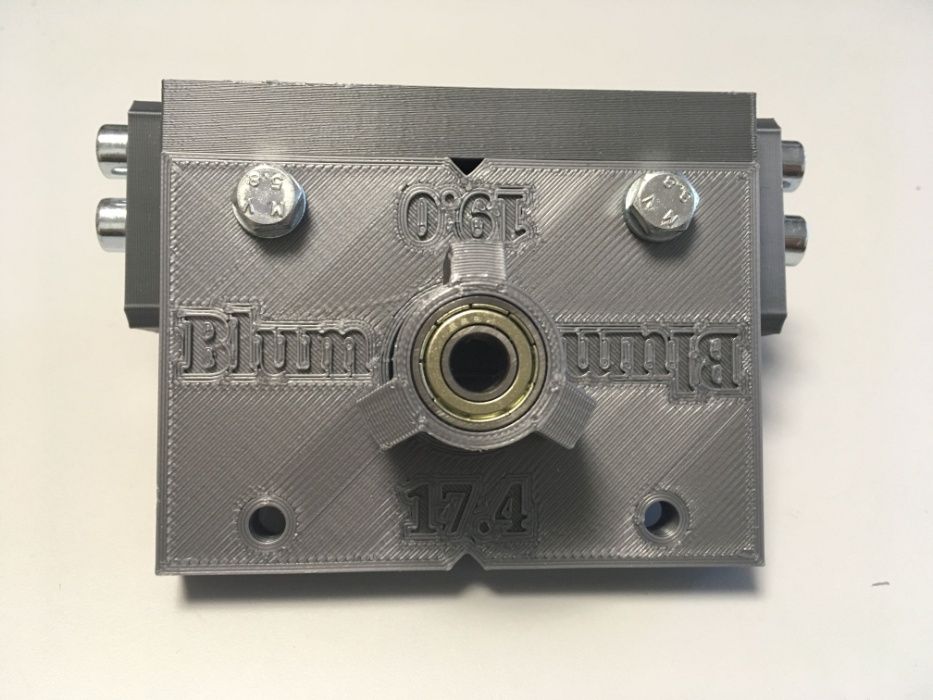

- prin felul in care este montata partea superioara a sablonului se obtine cota de 17,4mm sau de 19mm pentru PAL de 18mm, precum si 37mm pentru pal de 36mm (dublat)
- lungimea totala a sablonului este de 100mm;
- in partea centrala are 1x gaura de 5mm (4 rulmenti cu diametru interior de 5mm) : pentru gaurire in cant ;

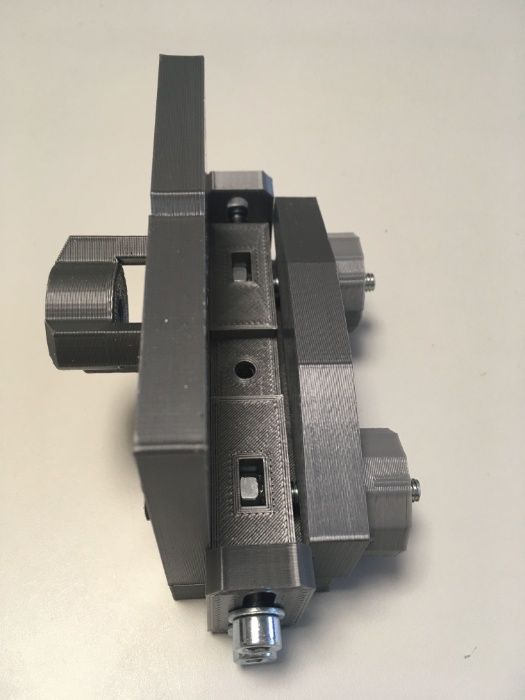

- are 2x limitatoare laterale (stanga - dreapta) care culiseaza (on - off)
- in dreptul axului central al sablonului (adica la 50mm) exista un marcaj cu ajutorul caruia se poate lucra si la semn trasat pe placa de lucru (nu la capetele placii)
- distanta de la capete la axul central este de 50mm

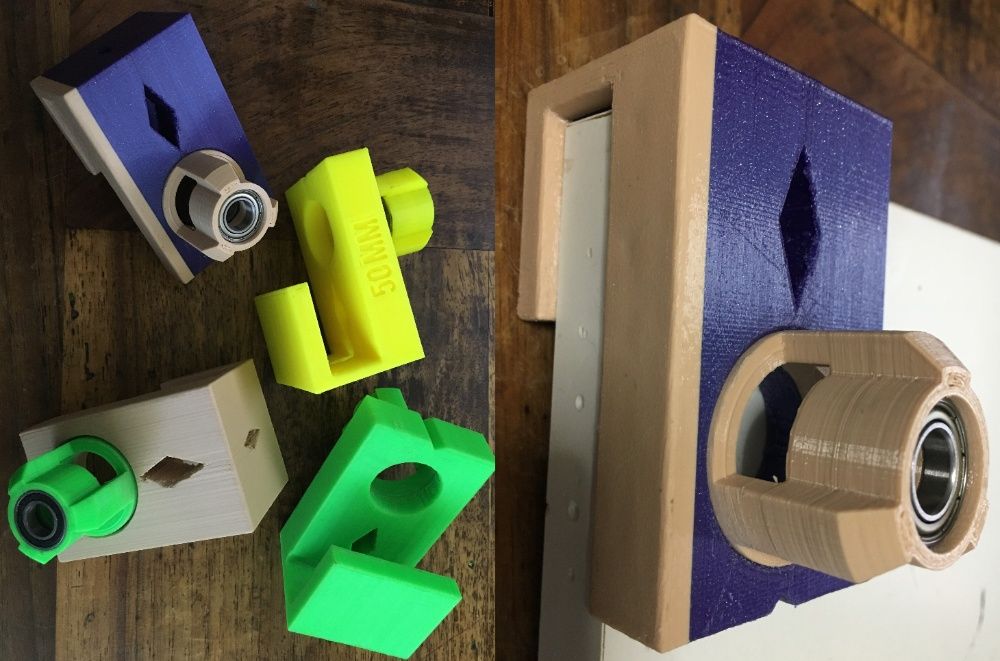

!!! Exista si un sablon aditional (vezi poze) pentru prinderea de rafturi/polite intermediare.
Distanta de gaurire fata de margine este 50mm ; trebuie folosit sablonul cu limitatoarele laterale (pentru gaurirea in cant la 50mm fata de margine) !!!
PRET = 50RON

Suplimentar aveti nevoie de urmatoarele lucruri (se pot furniza contra cost la cerere) :
- freza diametru 25mm
- burghiu pentru metal diametru 5mm
- limitator de adancime pentru 5mm

PENTRU ORICE INTREBARI SI CLARIFICARI VA ROG INTREBATI PE SITE SAU TELEFONIC. RASPUND IN TIMP FOARTE SCURT !
