Este gandit pentru a lucra cu PAL de 18mm ; imbinarea fix-pe-fix adica frezare la 17mm

Sablonul asigura urmatoarele operatiuni :
a. frezarea directa la 17mm de marginea placii de PAL pentru carcasa demontabilului de la Blum sau Hafele ;
b. gaurirea directa (gaura diametru 5mm) in mijlocul cantului pentru tija demontabilului ; gaurirea se face prin rulment de diametru 5mm.
c. gaurirea directa (gaura diametru 8mm) in mijlocul cantului pentru cep ; gaurirea se face prin rulment de diametru 8mm.
d. gaurirea directa (gaura diametru 8mm) in marginea placii la 9mm fata de margine pentru cep ; gaurirea se face prin rulment de diametru 8mm.

Cotele de gaurire / frezare pentru instalarea demontabilului Blum :
a. pentru carcasa :
adancime = 12mm
diametru = 25mm
distanta fata de marginea placii = 17mm (fix-pe-fix)
b. pentru tija (in mijlocul cantului) :
adancime = 27mm
diametru = 5mm

Clopotul de frezare are 2 rulmenti de 10mm diametru interior.

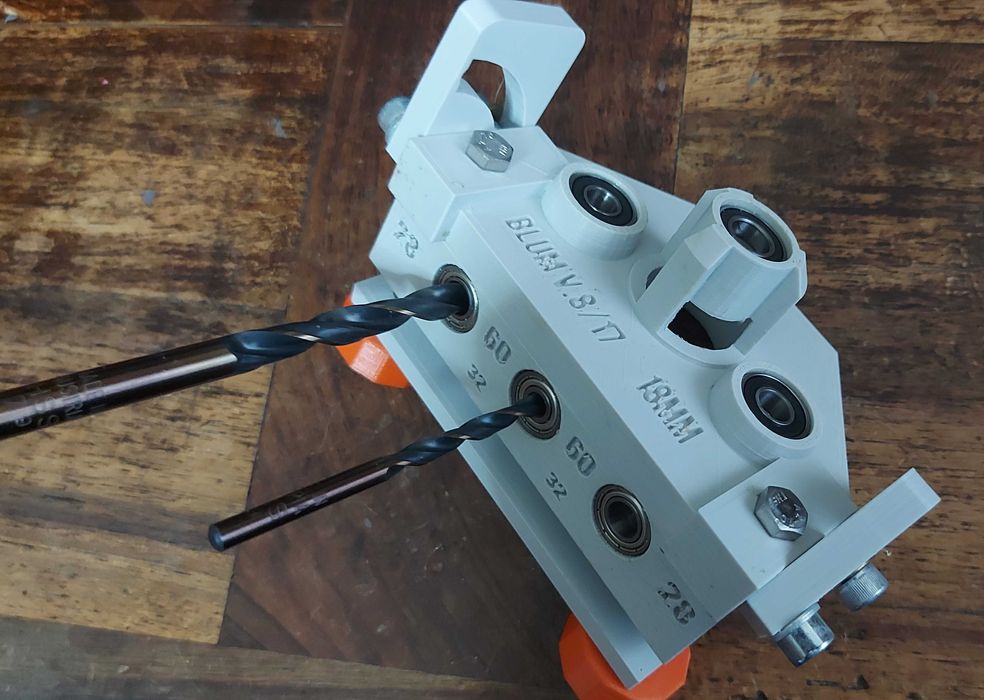

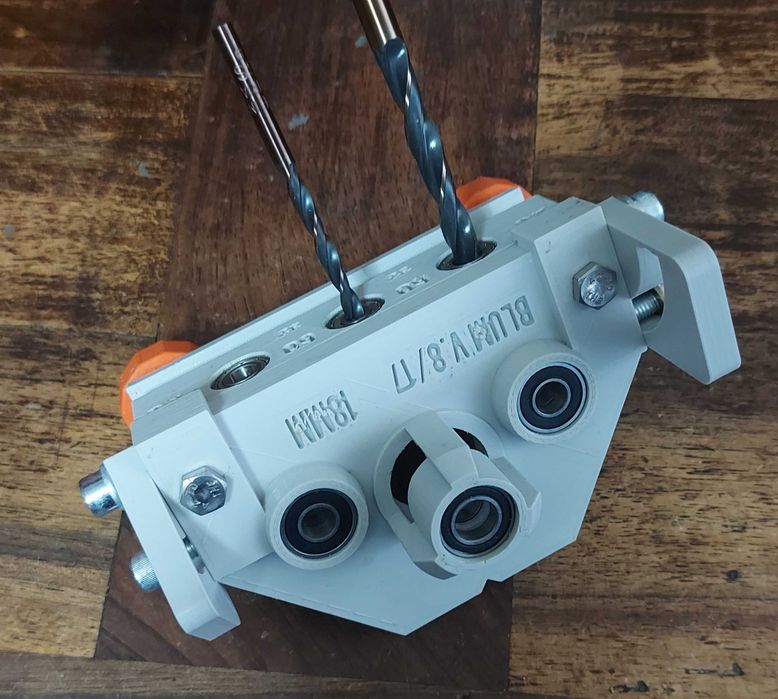

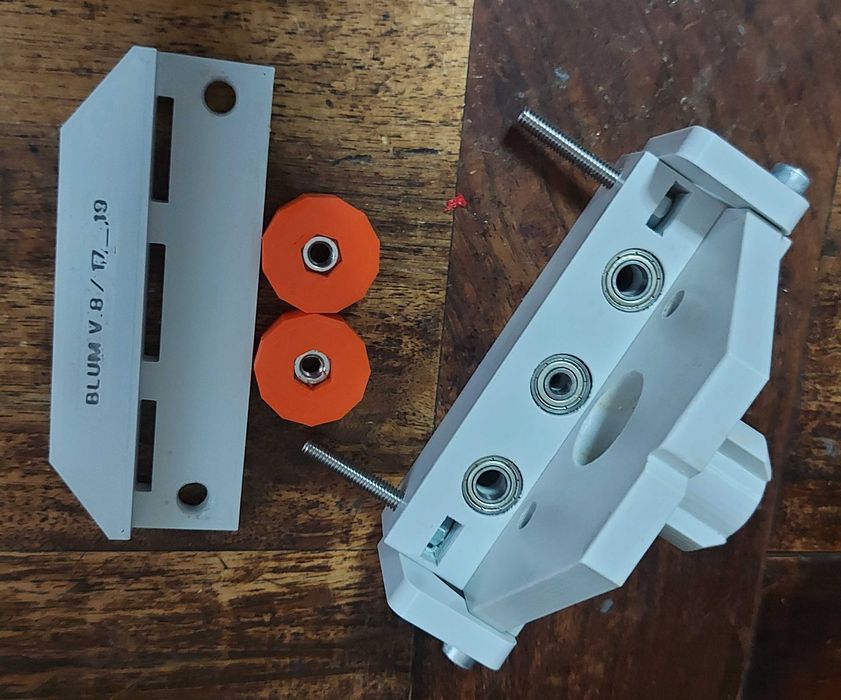

Sablonul :
- este facut la imprimanta 3D din plastic robust ; nu zgaraie lemnul.
- este pentru placi de PAL/MDF grosime 18mm.
- are forma U si are un sistem de prindere de placa.
- lungimea totala a sablonului este de 120mm;
- in partea centrala are 1x gaura de 5mm (3 rulmenti cu diametru interior de 5mm) : pentru gaurire in cant ;
- are 2x limitatoare laterale (stanga - dreapta) care culiseaza (on - off)
- in dreptul axului central al sablonului (adica la 60mm) exista un marcaj cu ajutorul caruia se poate lucra si la semn trasat pe placa de lucru (nu la capetele placii)
- distanta de la capete la axul central este de 60mm

PRET = 260 RON

Suplimentar aveti nevoie de urmatoarele lucruri (se pot furniza contra cost la cerere) :
- freza diametru 25mm
- burghiu pentru metal diametru 4.9mm (10ron) RECOMANDAT !!!
- bughiu pentru metal diametru 7.9mm (14ron) RECOMANDAT !!!
- 1x limitator de adancime pentru 5mm
- 2x limitator de adancime pentru 8mm

PENTRU ORICE INTREBARI SI CLARIFICARI VA ROG INTREBATI PE SITE SAU TELEFONIC. RASPUND IN TIMP FOARTE SCURT !
