Date tehnice:
Dimensiuni utile de lucru pe axele X-Y: 1300x2500mm , Cursa pe axa Z:
250mm , Inaltime utila de lucru pe axa Z: 200mm , Viteza de
deplasare X-Y: 35m/min Viteza max de lucru X-Y: 20m/min Viteza
de deplasare Z: 15mm/min ,Mod de fixare material: cu canale T ,
Tip motoare antrenare: servo-motoare Delta x4buc , Acuratete
pozitionare: ±0,05/300mm , Putere motor electromandrina: 6kW ,
Tip electromandrina: cu racire pe apa ,Turatii de lucru: 0-18.000rpm ,
Tip penseta port-scula: ER32, Tensiune de lucru: 400V , Greutate:
cca 2000kg
1x BATIU ROBUST tip heavy-duty
Structura de rezistenta este conceputa sa elimine eficient vibratiile
Produsul este NOU
rezultate in urma prelucrarilor materialelor masive. Batiu robust,
fabricat din traverse tubulare sudate si detensionate, rezistent la
deformari cauzate de fortele de torsiune si de flexiune.

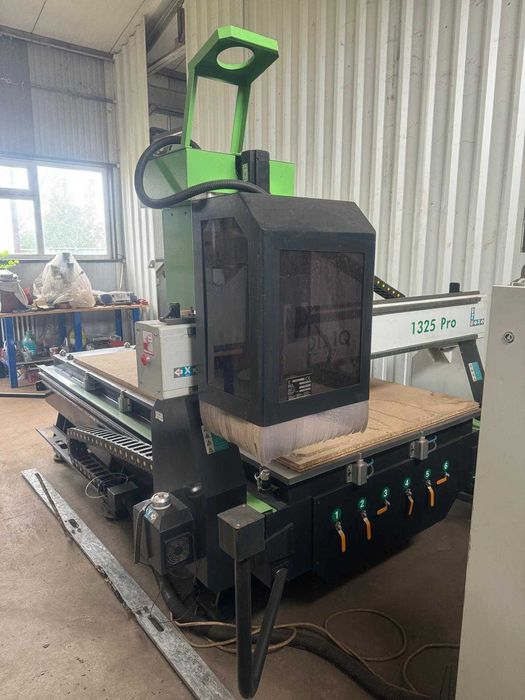

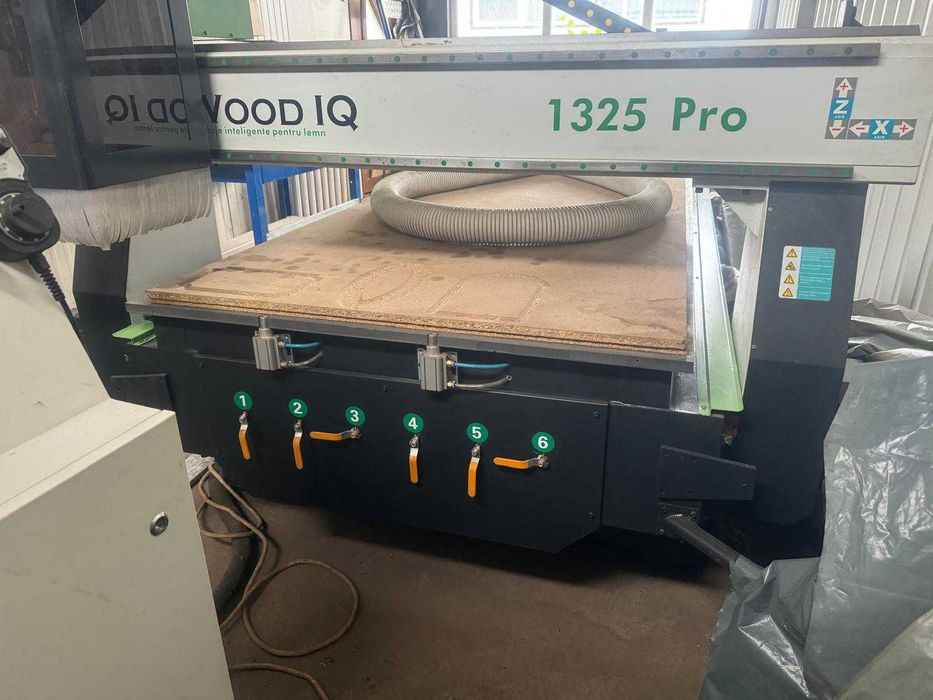

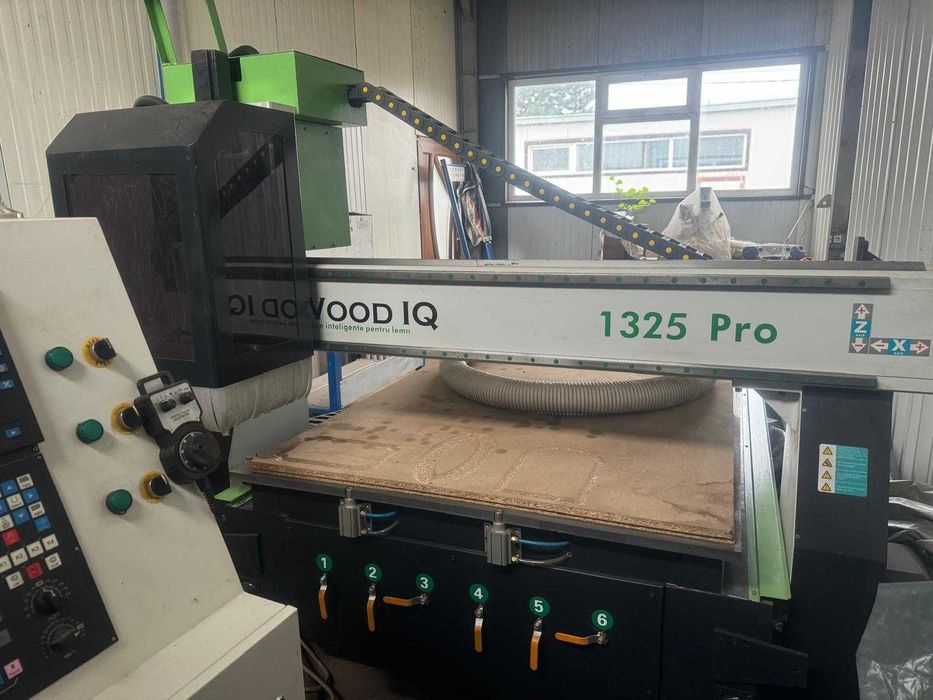

1x PORTAL MOBIL
Spre deosebire de consola mobila, portalul mobil este
sustinut pe ambele laturi ale batiului, iar deplasarea de-a
lungul axei Y este asigurata prin actionarea a doua
servomotoare Delta cu miscare sincronizata, care asigura o
viteza de deplasare de pana la 35m/min. Deschiderea
generoasa a portalului permite suprafata utila de lucru pe
axa X de 1300mm.

1x ELECTROMANDRINA cu motor de 6kW
Turatie de lucru de pana la 18.000 rpm. Motor cu racire pe apa.
Rotorul este rectificat si echilibrat dinamic. Lubrifiere long-life a
rulmentilor si protectie antipraf. Unitatea de lucru integreaza un
dispozitiv eficient de evacuare rumegus, cu rol de protectie.

4x SERVOMOTOARE DELTA 750W
Datorita acuratetii si a vitezei superioare, servomotoarele sunt
folosite indeosebi in dotarea CNCurilor industriale. Acestea
sunt asistate de drivere Delta.

7x LIMITATOARE DE REFERINTA, pentru axele X-Y
Confectionate din aluminiu, dotate cu piston pneumatic de actionare si montate in afara
spatiului efectiv de lucru, ajuta la o mai precisa pozitionare a panourilor. Dispunere: 3buc pe
axa X si 4 buc pe axa Y.
3x REDUCTOARE PLANETARE
Transmit miscarea de rotatie a servomotoarelor catre pinioane,
asigurand deplasarea precisa si fara abateri a portalului mobil.
Acest sistem este preferat de utilizatorii industriali. Producator:
Motovario Franta.

1x DETECTOR LUNGIME FREZE
Dispozitiv electro-mecanic pentru detectarea lungimii frezelor de lucru. Corecteaza automat
cotele din program pentru axa Z, functie de lungimea detectata.
1x LUBRIFIERE CENTRALIZATA
Dotata cu pompa automata, cu posibilitatea de setare a intervalului de lubrifiere. Eficienta
pentru mecanismele in miscare pe toate cele 3 axe.

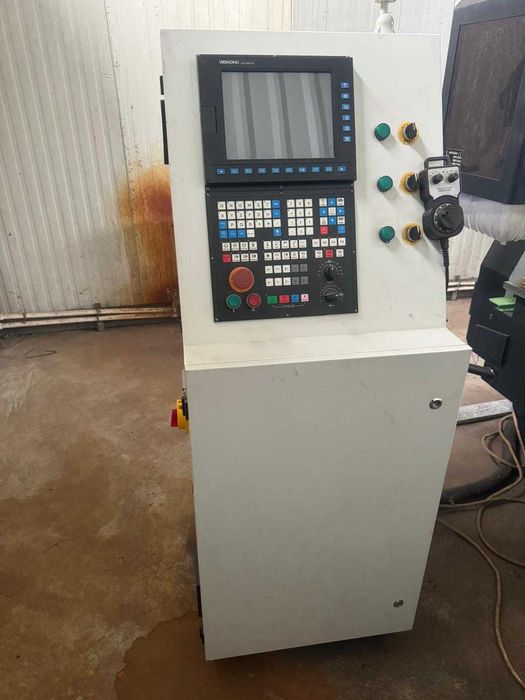

1x COMPUTER PROFESIONAL
Panou de comanda dotat cu computer profesional, monitor, mouse si
tastatura personalizata cu functiile de operare a utilajului. Ofera
posibilitatea conectarii in retea pentru incarcarea proiectelor. Functie
de vizualizare in timp real a deplasarii frezei in timpul lucrului. Functie
de simulare a proiectelor. Alte functii: deplasarea unitatii de lucru pe
cele 3 axe, controlul vitezei de lucru, stabilirea punctului zero,
masurare scule de frezare, continuare proiect exact de la punctul
ramas ,in cazul unei intreruperi accidentale, oprire de urgenta, etc.

3x SENZORI PERIMETRALI
Asigura protectia operatorului si opresc utilajul in situatia in care cineva ajunge in zona de
lucru in timpul operarii.

1 Soft CAD-CAM cu licenta VCarve Pro
Import si vectorizare Bitmap , Modificare rezolutie ,
Editare vectori , Prelucrare dupa vectori , Strategii de
degrosare/gaurire , Definire bank-uri gaurire, scule
profilate si tamplate-uri , Editare trasee de prelucrare ,
Import si prelucrare modele 3D , Import/export/editare
relief 3D , Biblioteca reliefuri 3D , Simulare trasee prelucrare, Creare text , Functie
nesting (optimizare) , Biblioteca scule de frezare , Multiple post-procesoare
