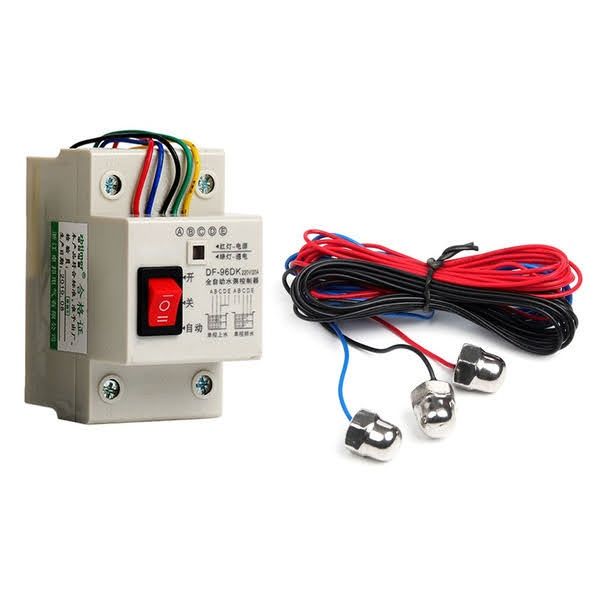

Releu de control automat nivel apa este un dispozitiv electronic care monitorizeaza si controleaza nivelul unui lichid într-un recipient, cum ar fi un rezervor, activând sau dezactivând automat pompe, robinete sau alte echipamente pentru a mentine nivelul dorit.
Acesta poate fi utilizat pentru a umple un rezervor, a-l goli sau a preveni supraîncarcarea.

Controler automat nivel apa bazin 220V foloseste senzori, cum ar fi electrozi sau plutitoare, pentru a detecta prezenta sau absenta lichidului la diferite niveluri.

Semnalul de la senzori este trimis la un modul controler care analizeaza datele.

Mod de functionare: Manual / Automat / Oprit

Pe baza legaturilor prestabilite, controlerul actioneaza un releu, care apoi porneste sau opreste dispozitive externe, facilitând controlul automat al nivelului de apa.

Exemplu de functionare pentru Releu de control automat nivel apa: Daca nivelul lichidului scade sub un anumit punct, controlerul poate porni o pompa pentru a umple rezervorul. Când nivelul atinge un punct maxim, poate opri pompa.

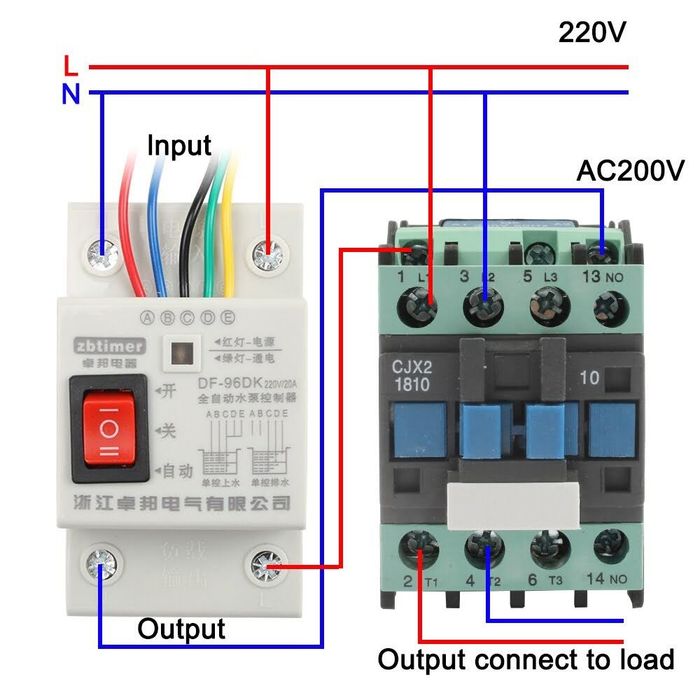

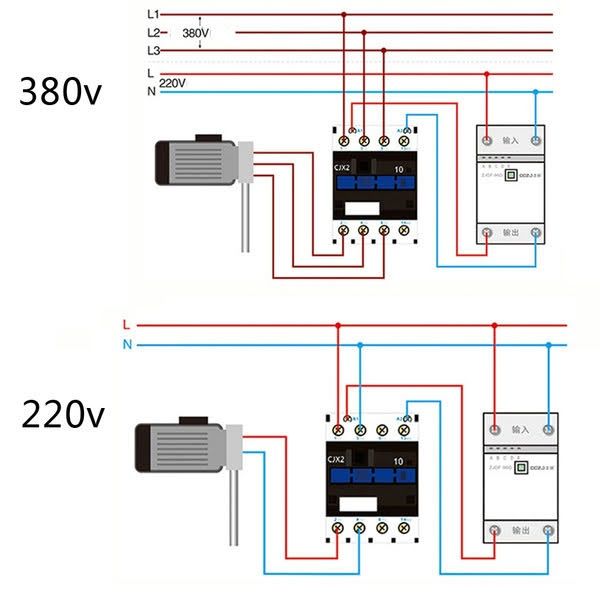

Daca puterea consumatorului depaseste valoare data de producator se recomanda folosirea/intercalarea unui releu intermediar sau releu SSR in functie de aplicatie

Instalare pentru umplerea automată a unui bazin
 schema 1 Pompa va porni automat când nivelul apei scade sub limita inferioara si se va opri când bazinul este plin.
A (roșu) – nivel superior: opreste pompa
B (albastru) – nivel inferior: porneste pompa
C (negru) – linie comuna jos
D (verde) & E (galben) – conectate cu C

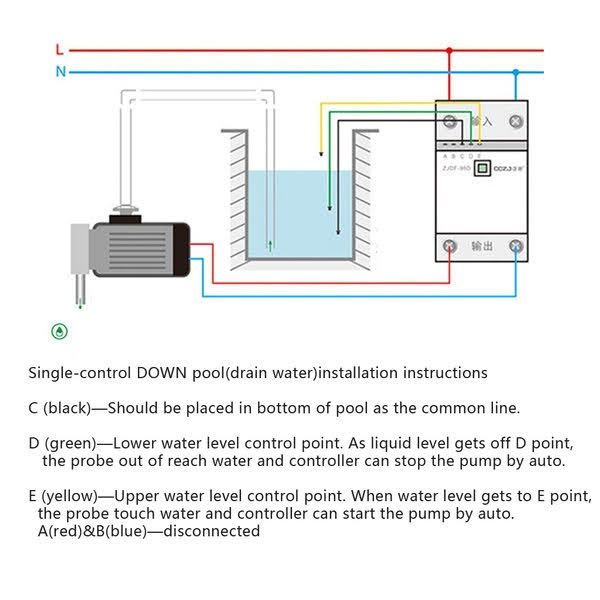

Instalare pentru golirea automată a unui bazin
 schema 2 Pompa va porni când nivelul este ridicat si se va opri când nivelul scade.
E – nivel superior: porneste pompa
D – nivel inferior: opreste pompa
C – linie comuns
A & B – deconectate
Menținerea unui nivel minim de apă
 schema 3 Pompa va fi oprita automat când nivelul apei scade sub punctul minim stabilit de utilizator.
C & D – puncte de control nivel scazut
E & C – conectare scurta (punte)
A & B – deconectate

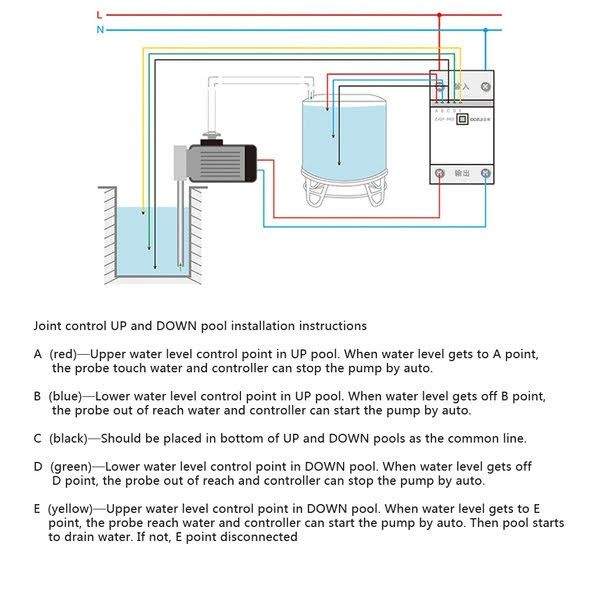

Control automat între două bazine
 schema 4 Permite transferul de apa dintr-un bazin inferior într-un bazin superior cu control automatizat.
A – nivel superior în bazinul de sus: opreste pompa
B – nivel inferior în bazinul de sus: porneste pompa
C – linie comuna pentru ambele bazine
D – nivel scazut în bazinul de jos: opreste pompa
E – nivel ridicat în bazinul de jos: porneste pompa

Releu de control automat nivel apaVideo pentru instalare

Specificatii modul:

Tensiune de alimentare: 220V AC
Iesire releu: 10A(sarcina rezistiva)
