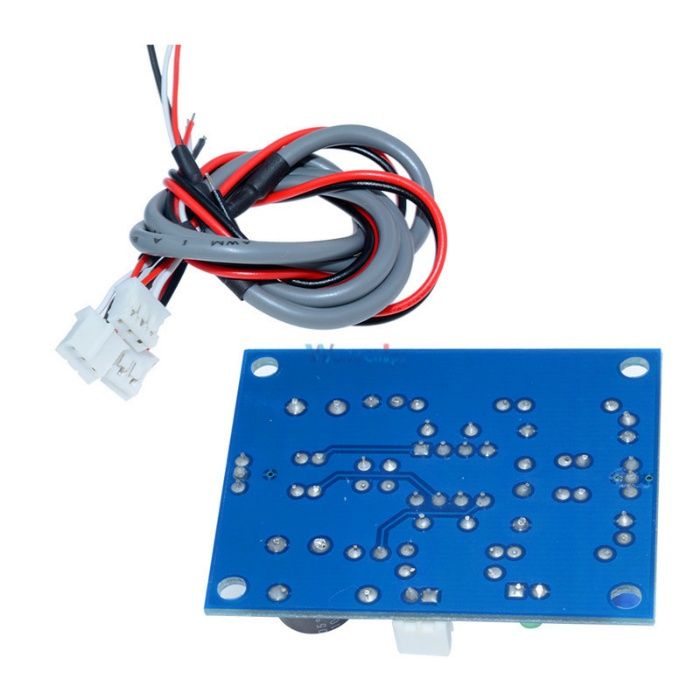

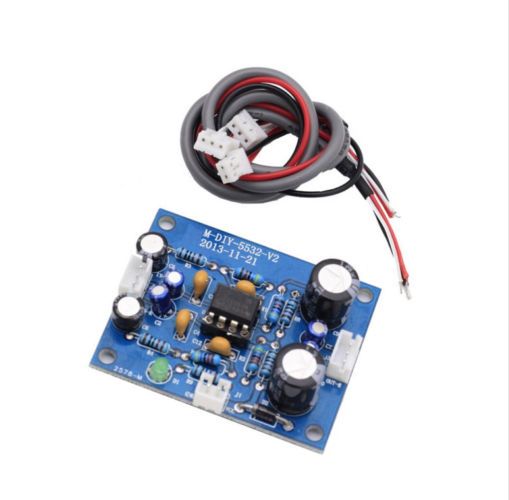

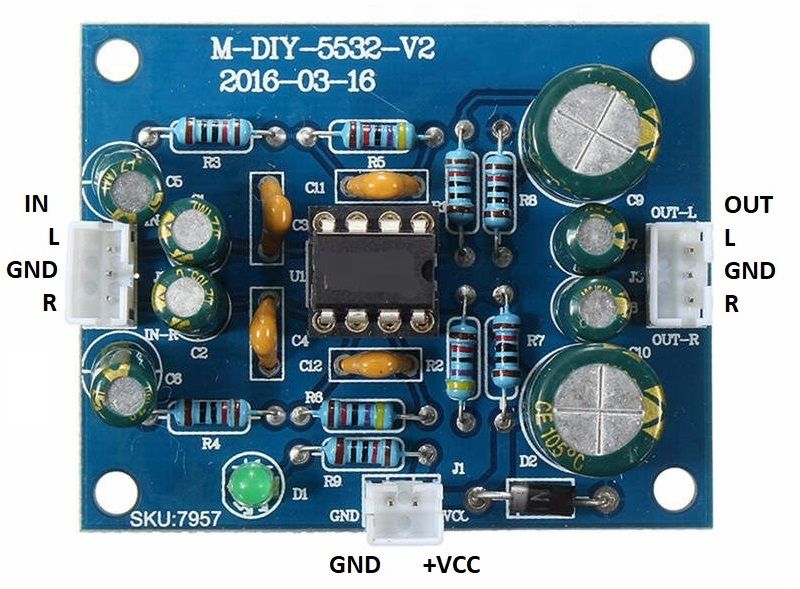

Kitul TRI008 este un montaj realizat cu circuitul NE5532N produs de firma TEXAS INSTRUMENS. Circuitul lucrează în clasă A şi este un preamplificator stereo proiectat pentru aplicaţii audio de înalta fidelitate. Performantele circuitului sunt date de gama larga de tensiuni de alimentare, de zgomotul redus al preamplificatorului. Având în vedere proiectarea speciala a acestui circuit pentru preamplificatoare audio el necesită un număr redus de componente exterioare.
Caracteristici tehnice:
1. Tensiune alimentare DC 5Vcc - 15Vcc
2. Curent de alimentare 5mA
3. Banda de frecventa 20Hz - 25KHz ( 3 dB )
4. Amplificare 40dB
5. U intrare max. 3V
6. Distorsiuni la 600ohmi 12V 1KHz 0.03 %
10KHz 0.08 %

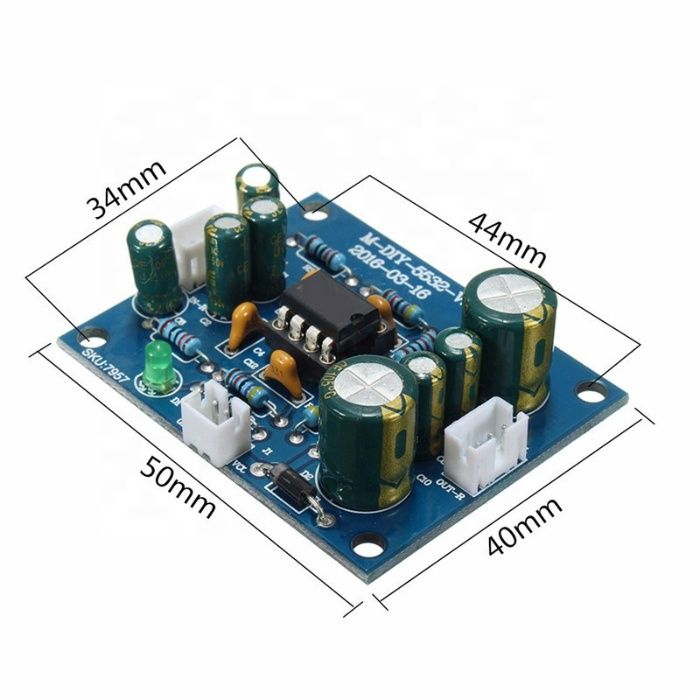

7. Dimensiuni fizice plăcuţă: 50mm x 40mm
Montajul este realizat cu corecţie pentru banda larga 20Hz –25KHz .
