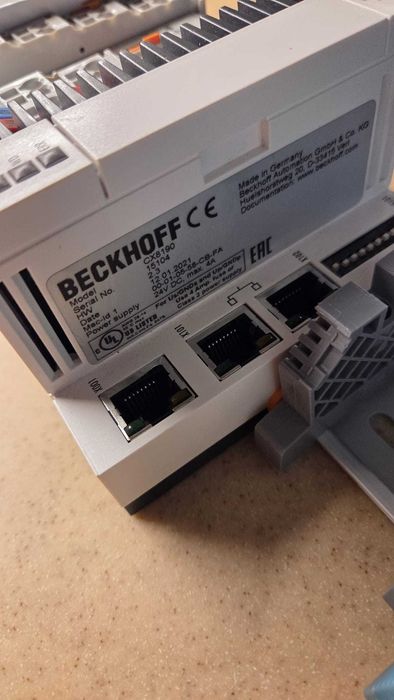

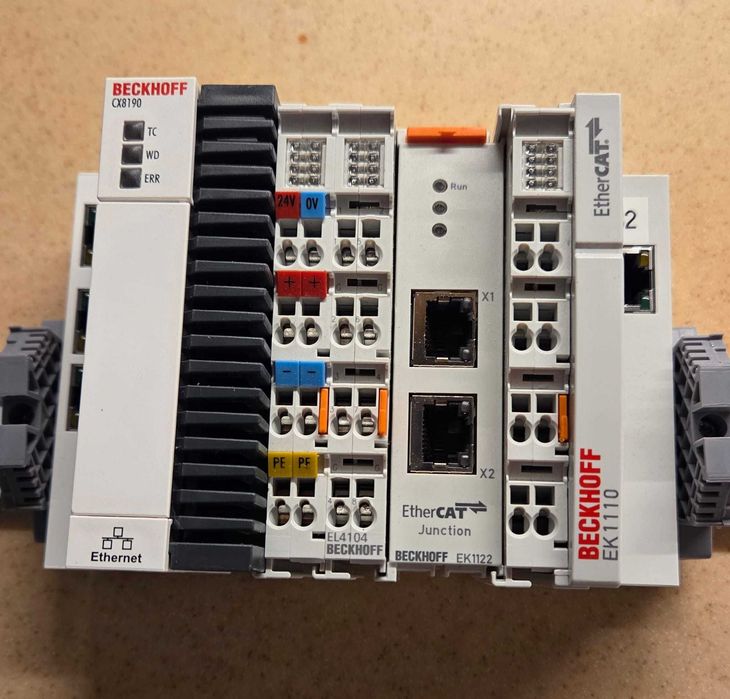

CX8190 este un controler cu două porturi Ethernet, dintre care unul este comutat la două mufe RJ45. Acesta acceptă protocoale precum Ethernet în timp real, ADS UDP/TCP sau EAP (EtherCAT Automation Protocol). Terminalele K-bus sau E-bus pot fi atașate după cum este necesar; CX8190 recunoaște automat tipul de sistem I/O conectat în timpul fazei de pornire. Sistemul de control este programat cu TwinCAT 3 prin intermediul interfeței fieldbus sau al interfeței Ethernet suplimentare. Licențele TwinCAT 3 trebuie comandate prin lista de prețuri TwinCAT 3.

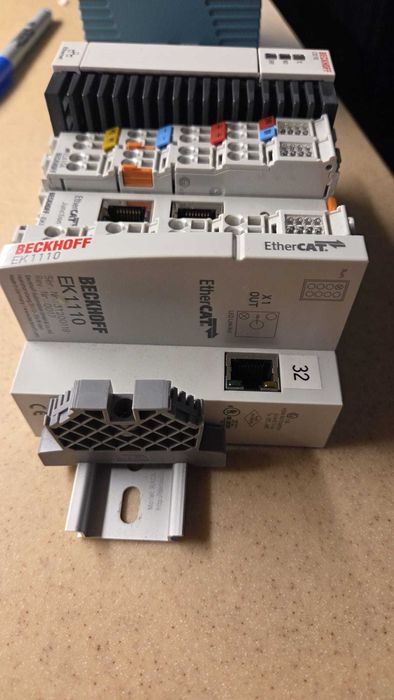

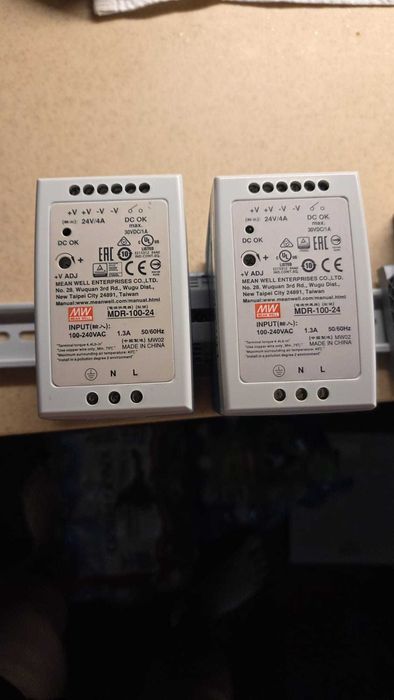

Se vinde cu EK1110 si doua PSU.

Alte funcții și protocoale TwinCAT 3 sunt disponibile pentru CX8190, de exemplu OPC UA, MQTT, Modbus TCP sau Modbus RTU. Toate funcțiile și protocoalele pot fi găsite în căutarea de produse TwinCAT dacă setați filtrul de sub nivelul platformei TwinCAT 3 la P20.

Processor Arm® Cortex®-A9, 800 MHz
Number of cores 1
Flash memory slot for microSD card, 512 MB included (optionally expandable)
Main memory 512 MB DDR3 RAM (not expandable)
1-second UPS integrated (1 MB on microSD card)
Interfaces 1 x RJ45 10/100 Mbit/s, 1 x bus interface
Cooling passive
Bus interface 2 x RJ45 (switched)
Data transfer rates 100 Mbit/s
Diagnostics LED 1 x TC status, 1 x WD, 1 x error
Clock internal battery-backed clock for time and date (battery behind the front flap, exchangeable)
Operating system Windows Embedded Compact 7
Control software TwinCAT 3 runtime (XAR)
I/O connection E-bus or K-bus, automatic recognition
Power supply 24 V DC (-15%/+20%)
UPS OCT-capable no
Current supply E-bus/K-bus 2 A
Max. power consumption 4 W
Max. power consumption (with loading UPS) 9 W
Max. power consumption E-bus/K-bus 10 W (5 V/max. 2 A)
Dimensions (W x H x D) 71 mm x 100 mm x 73 mm
Vibration/shock resistance conforms to EN 60068-2-6/EN 60068-2-27
EMC immunity/emission conforms to EN 61000-6-2/EN 61000-6-4
Protection rating IP20
