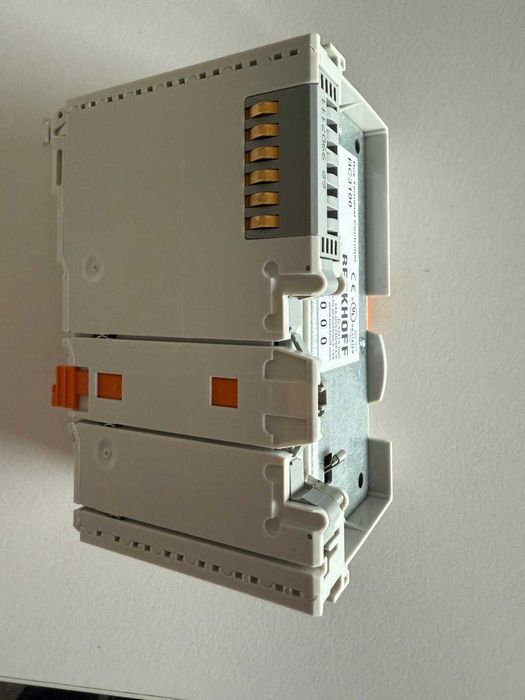

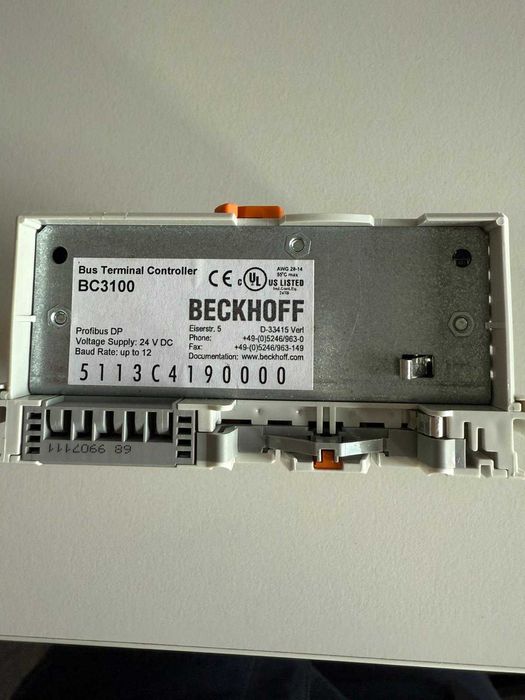

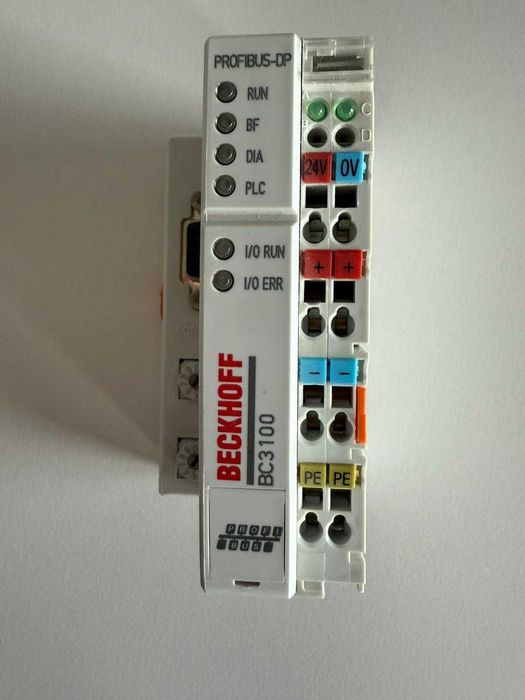

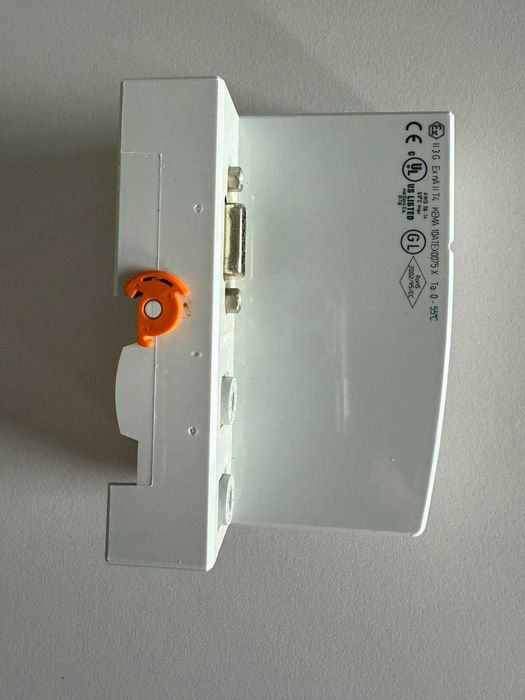

BC3100 Bus Terminal Controller este un cuplor de bus cu funcționalitate PLC integrată și are o interfață fieldbus pentru PROFIBUS. Este un sclav inteligent și poate fi utilizat ca inteligență distribuită în sistemul PROFIBUS. La BC3100, o unitate este formată din controler, între 1 și 64 de terminale și un terminal de capăt de bus.

Controlerul PROFIBUS oferă detectarea automată a vitezei de baud până la 12 Mbaud și două comutatoare de selectare a adreselor pentru alocarea adreselor.

Controlerul de terminale de bus este programat utilizând sistemul de programare TwinCAT 2 în conformitate cu IEC 61131-3. Interfața de configurare/programare a BC3100 este utilizată pentru a încărca programul PLC. În cazul în care se utilizează software-ul PLC TwinCAT, programul PLC poate fi încărcat și prin intermediul magistralei de câmp. Intrările și ieșirile terminalelor de magistrală conectate sunt atribuite în setarea implicită a PLC-ului. Fiecare terminal de magistrală poate fi configurat astfel încât să schimbe date direct prin fieldbus cu dispozitivul de automatizare de nivel superior. În mod similar, datele preprocesate pot fi schimbate între controlerul terminalului de magistrală și controlerul de nivel superior prin intermediul magistralei de câmp.

Controler pentru prelucrarea distribuită a semnalelor
Sistemul de programare TwinCAT pentru BC3100 și BC3150 funcționează, independent de producător, în conformitate cu IEC 61131-3. Programele PLC pot fi scrise în cinci limbaje de programare diferite (IL, FBD, LD, SFC, ST). În plus, TwinCAT oferă funcționalități extinse de depanare (breakpoint, pas unic, monitori

PLC data PROFIBUS | BC3100
Programming TwinCAT (via programming interface or fieldbus)
Program memory 32/96 kbytes
Data memory 32/64 kbytes
Remanent data 512 bytes
Runtime system 1 PLC task
PLC cycle time approx. 3 ms for 1,000 instructions (without I/O cycle, K-bus)
Programming languages IEC 61131-3 (IL, LD, FBD, SFC, ST)

Technical data BC3100
Number of Bus Terminals 64
Max. number of bytes fieldbus 128 byte input and 128 byte output
Max. number of bytes process image 512 byte input and 512 byte output
Digital peripheral signals 512 inputs/outputs
Analog peripheral signals 128 inputs/outputs
Configuration possibility via KS2000 or fieldbus
Data transfer rates automatic detection up to 12 Mbaud
Bus interface 1 x D-sub socket, 9-pin
Power supply 24 V DC (-15%/+20%)
Input current 70 mA + (total K-bus current)/4, 500 mA max.
Starting current 2.5 x continuous current
Current supply K-bus 1750 mA
Power contacts max. 24 V DC/max. 10 A
Electrical isolation 500 V (power contact/supply voltage)
Weight approx. 170 g
Operating/storage temperature 0…+55°C/-25…+85°C
Relative humidity 95%, no condensation
Vibration/shock resistance conforms to EN 60068-2-6/EN 60068-2-27
EMC immunity/emission conforms to EN 61000-6-2/EN 61000-6-4
Protect. rating/installation pos. IP20/variable
Approvals/markings CE, UL, ATEX, IECEx, DNV GL
Ex marking ATEX: II 3 G Ex ec IIC T4 Gc
IECEx: Ex ec IIC T4 Gc

Housing data BKxxxx, BCxxxx
Design form compact terminal housing with signal LEDs
Material polycarbonate
Dimensions (W x H x D) 51 mm x 100 mm x 69 mm
Installation on 35 mm DIN rail, conforming to EN 60715 with lock
Side by side mounting by means of double slot and key connection
Marking labeling of the BZxxx series
Wiring solid conductor (s), flexible conductor (st) and ferrule (f): spring actuation by screwdriver
Connection cross-section s*: 0.08…2.5 mm²,
st*: 0.08…2.5 mm²,
f*: 0.14…1.5 mm²
Stripping length 8…9 mm
Current load power contacts Imax: 10 A
