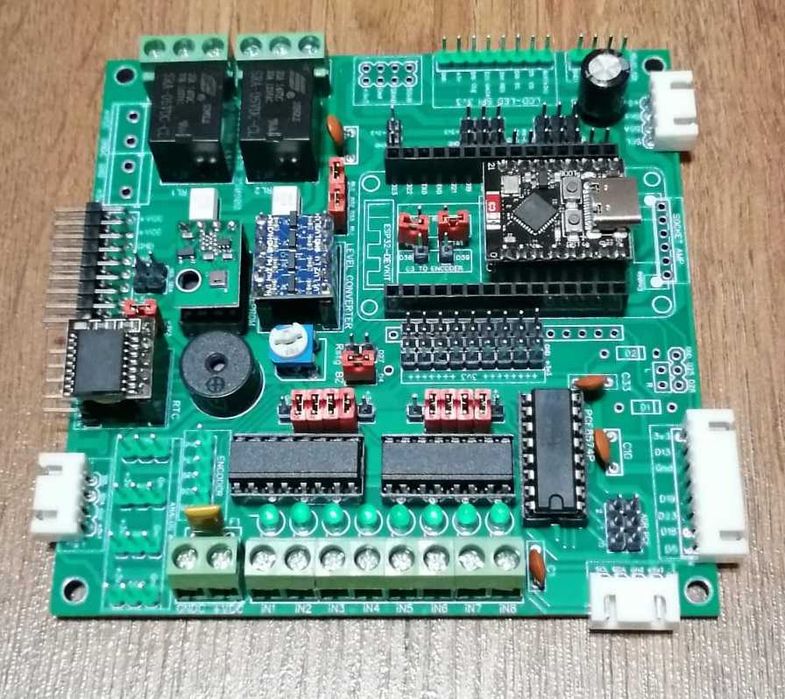

Imaginile afisate reprezinta PCB-uri (ramase) echipate sau neechipate cu componente, testate in diferite proiecte.
Nu comercializez componente electronice.

PCB (placi cablaj imprimat neplantat) Dim 13.4cm / 12.2 cm.
PCB (placi cablaj imprimat neplantat) Dim 10cm / 10 cm.
PCB (placi cablaj imprimat neplantat) Dim 10.4cm / 6 cm.

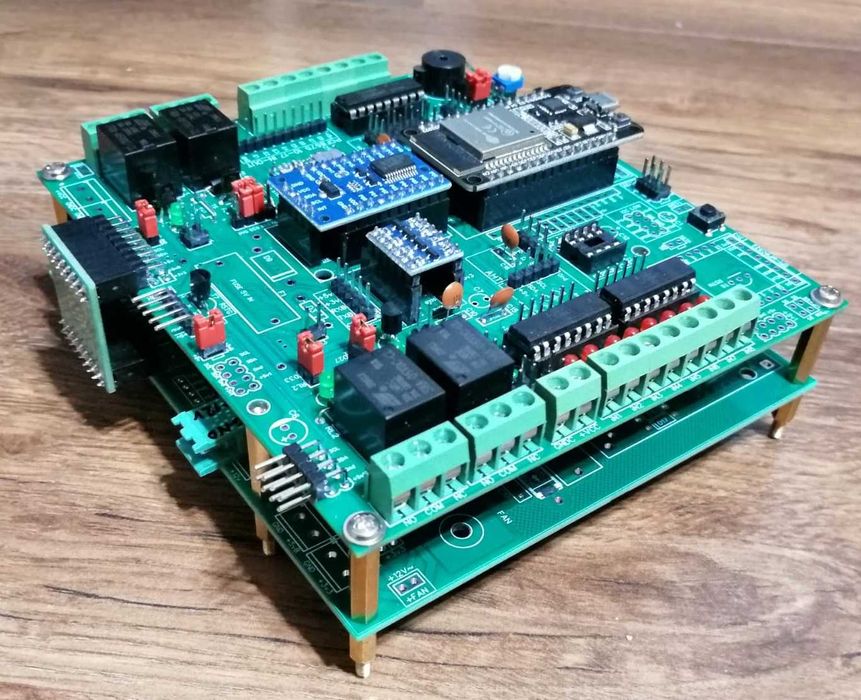

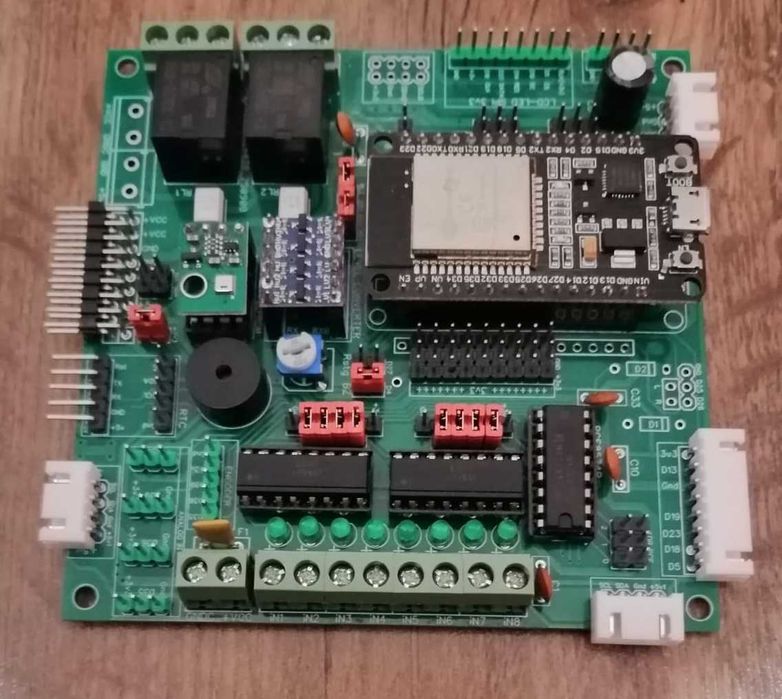

- PCB ESP32 devkit sau ESP32-CARBON-V3
8 Intrari digitale 5-24v prin optocuploare & PCF8575.
8 iesiri digitale (ptr relee) cu PCF8575 & ULN2803A.
Convertor nivel logic 4 canale pentru i2c si UART1.
4 relee interne.
Conectori: i2c 5v, i2c 3.3v, UART1 5v, UART1 3.3v, RTC DS3231, senzori AHT, SPI
Ethernet W5500.
EEPROM i2c 5v.
linie 3,3v separata cu DSN-MINI-360. 2 linii separate de 5v.
Buzzer, software mcu reset, Ethernet reset, UART reset.

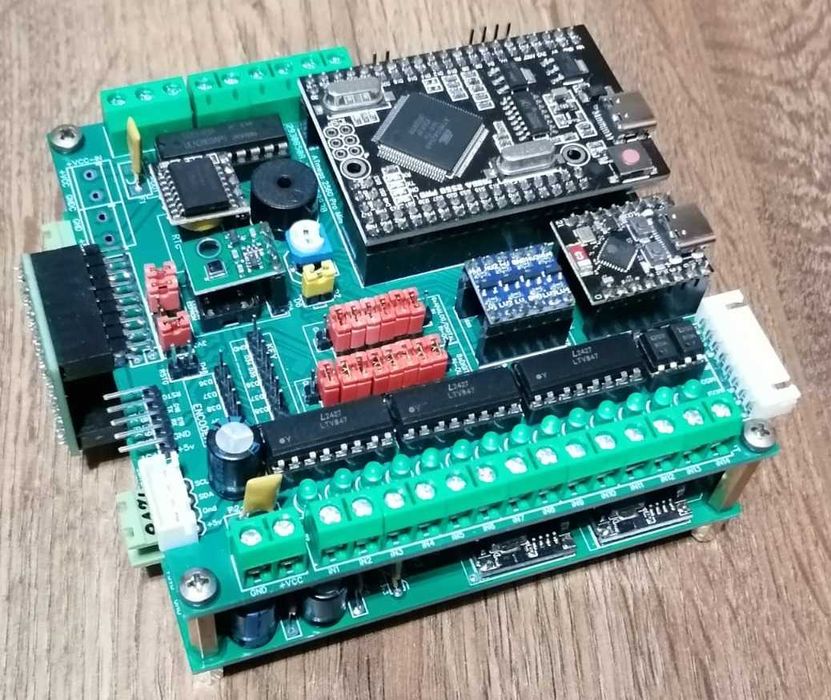

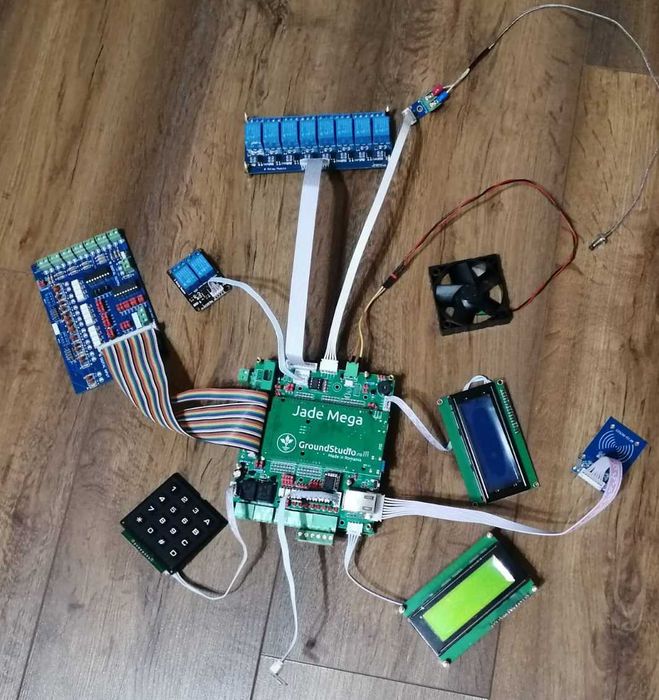

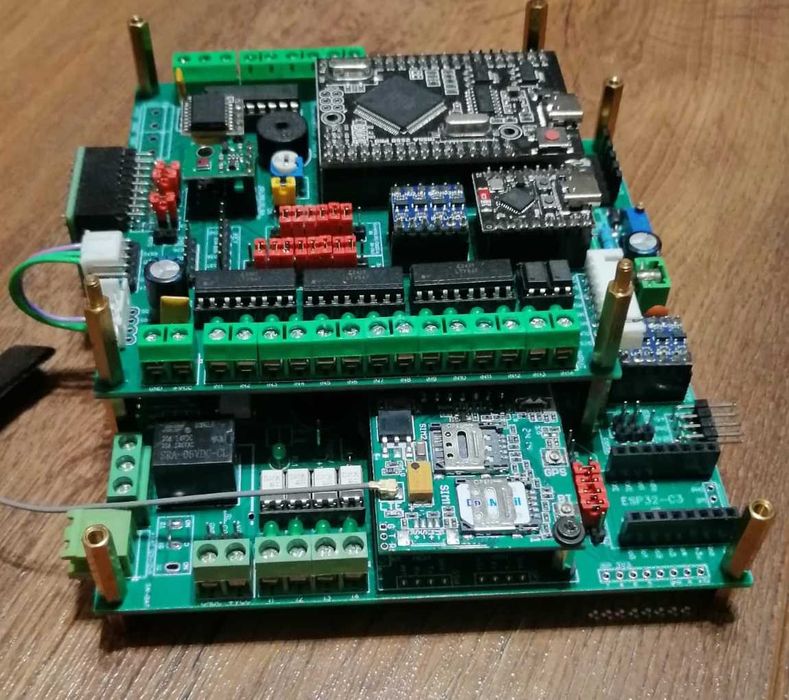

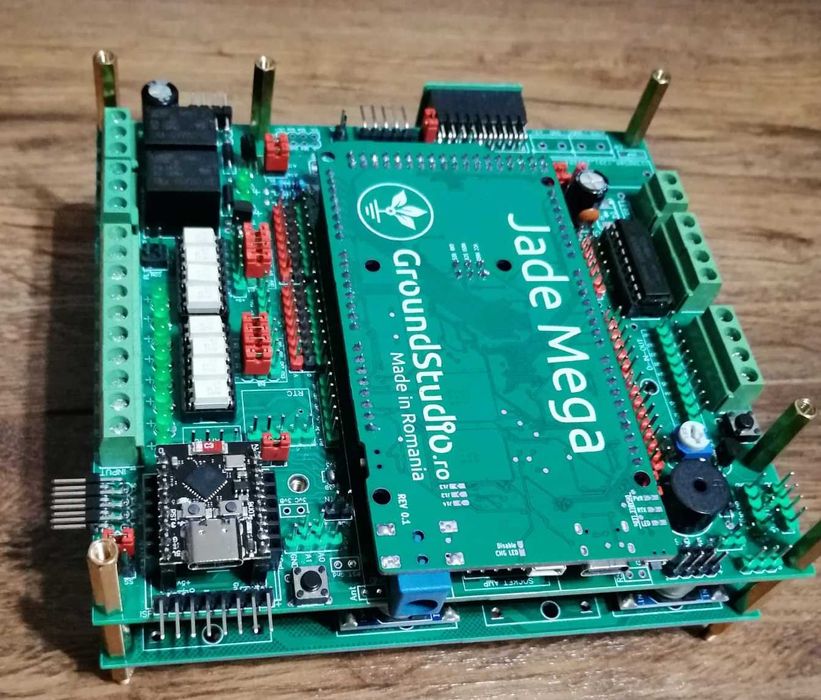

- PCB MEGA + ESp32-c3 supermini sau ethernet W5500.
(comunicare atmega - esp32 prin serial2 intern si convertor logic)
8 Intrari digitale 5-24v prin optocuploare.
8 iesiri digitale (ptr relee) cu ULN2803A.
2 relee interne de 5v.
Conectori: i2c 5v, Serial1 5v, RTC DS3231, senzori AHT, SPI.
EEPROM i2c 5v.
linie 3,3v separata cu DSN-MINI-360. 2 linii separate de 5v.
Buzzer, software mcu reset, Ethernet reset, UART reset.

Se pot expedia si placi echipate partial sau complet in functie de timp si componente disponibile ramase, inclus documentatia si soft pentru test, la cerere .
