Postat 24 octombrie 2025
PCB-Shield - Arduino Mega, Nano, ESp32
30 lei
Prețul e negociabil
Persoana fizica
Stare: Utilizat
Livrare cu verificare
Descriere
PCB (placi cablaj imprimat neplantat) Dim 13.4cm / 12.2 cm. Ultimile foto fata/verso

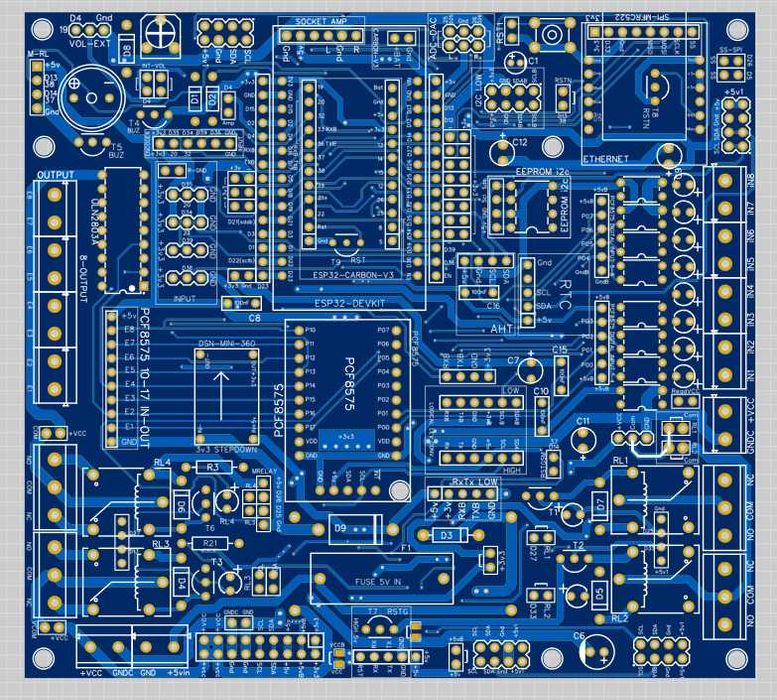

- PCB ESP32 devkit sau ESP32-CARBON-V3
8 Intrari digitale 5-24v prin optocuploare & PCF8575.
8 iesiri digitale (ptr relee) cu PCF8575 & ULN2803A.
Convertor nivel logic 4 canale pentru i2c si UART1.
4 relee interne.
Conectori: i2c 5v, i2c 3.3v, UART1 5v, UART1 3.3v, RTC DS3231, senzori AHT, SPI
Ethernet W5500.
EEPROM i2c 5v.
linie 3,3v separata cu DSN-MINI-360. 2 linii separate de 5v.
Buzzer, software mcu reset, Ethernet reset, UART reset.

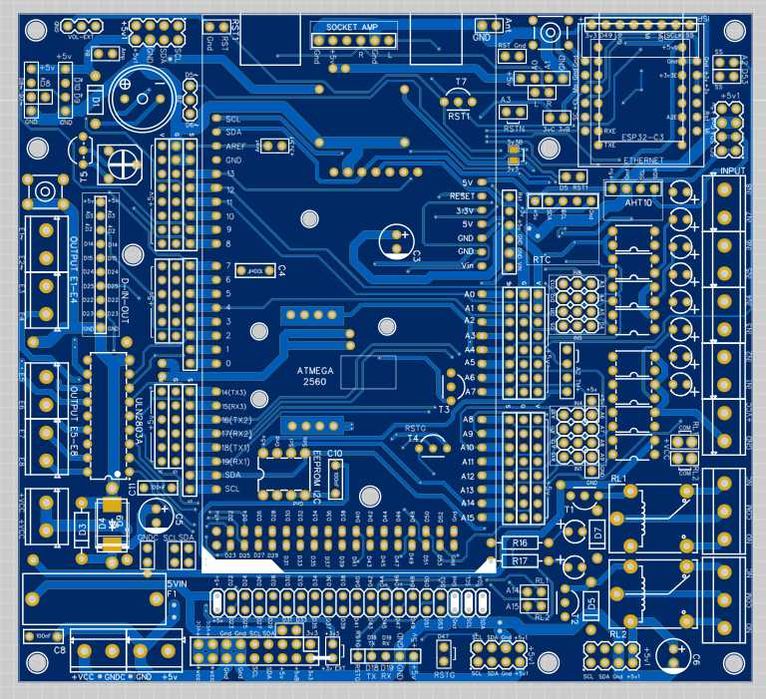

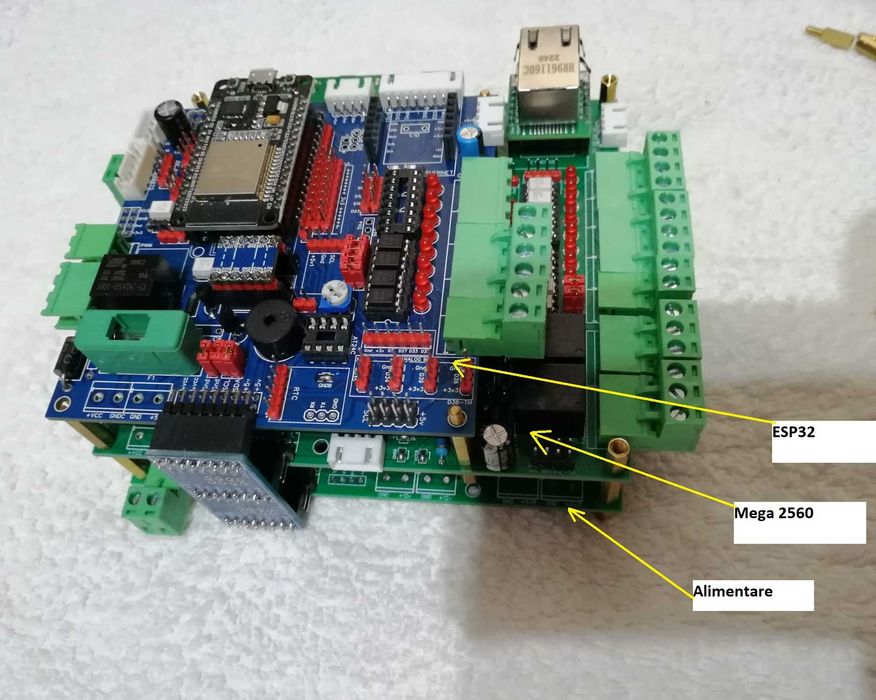

- PCB MEGA + ESp32-c3 supermini sau ethernet W5500.
(comunicare atmega - esp32 prin serial2 intern si convertor logic)
8 Intrari digitale 5-24v prin optocuploare.
8 iesiri digitale (ptr relee) cu ULN2803A.
2 relee interne de 5v.
Conectori: i2c 5v, Serial1 5v, RTC DS3231, senzori AHT, SPI.
EEPROM i2c 5v.
linie 3,3v separata cu DSN-MINI-360. 2 linii separate de 5v.
Buzzer, software mcu reset, Ethernet reset, UART reset.
Se pot vinde si placi echipate partial sau complet in functie de timp si componente disponibile(+diferenta), inclus documentatia si soft pentru test, la cerere .
- PCB ESP32 devkit sau ESP32-CARBON-V3
8 Intrari digitale 5-24v prin optocuploare & PCF8575.
8 iesiri digitale (ptr relee) cu PCF8575 & ULN2803A.
Convertor nivel logic 4 canale pentru i2c si UART1.
4 relee interne.
Conectori: i2c 5v, i2c 3.3v, UART1 5v, UART1 3.3v, RTC DS3231, senzori AHT, SPI
Ethernet W5500.
EEPROM i2c 5v.
linie 3,3v separata cu DSN-MINI-360. 2 linii separate de 5v.
Buzzer, software mcu reset, Ethernet reset, UART reset.
- PCB MEGA + ESp32-c3 supermini sau ethernet W5500.
(comunicare atmega - esp32 prin serial2 intern si convertor logic)
8 Intrari digitale 5-24v prin optocuploare.
8 iesiri digitale (ptr relee) cu ULN2803A.
2 relee interne de 5v.
Conectori: i2c 5v, Serial1 5v, RTC DS3231, senzori AHT, SPI.
EEPROM i2c 5v.
linie 3,3v separata cu DSN-MINI-360. 2 linii separate de 5v.
Buzzer, software mcu reset, Ethernet reset, UART reset.
Se pot vinde si placi echipate partial sau complet in functie de timp si componente disponibile(+diferenta), inclus documentatia si soft pentru test, la cerere .
