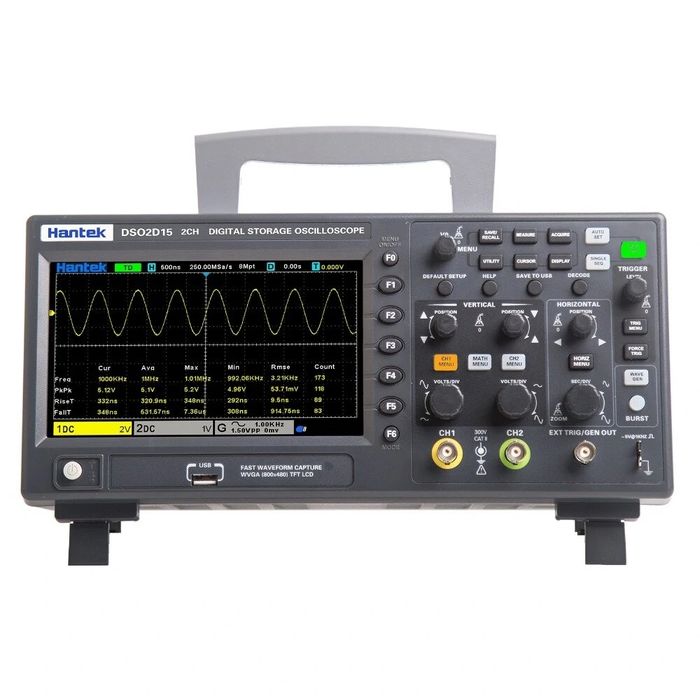

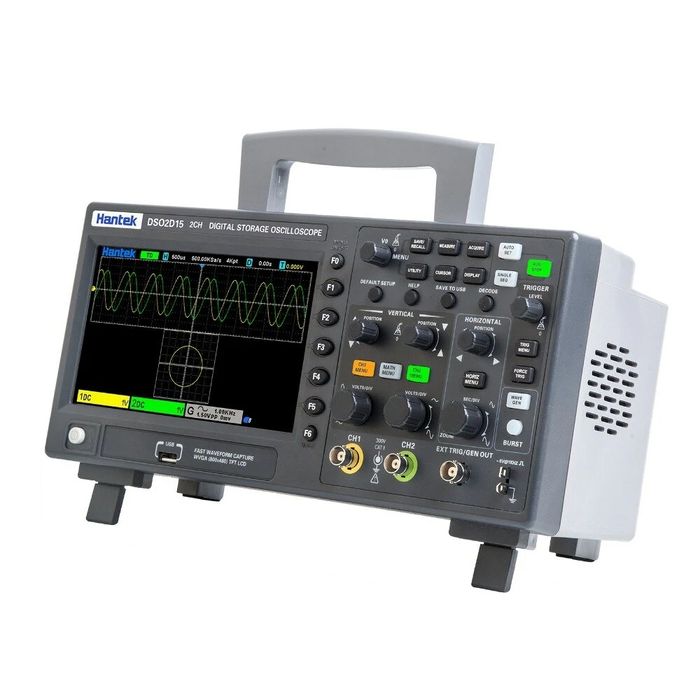

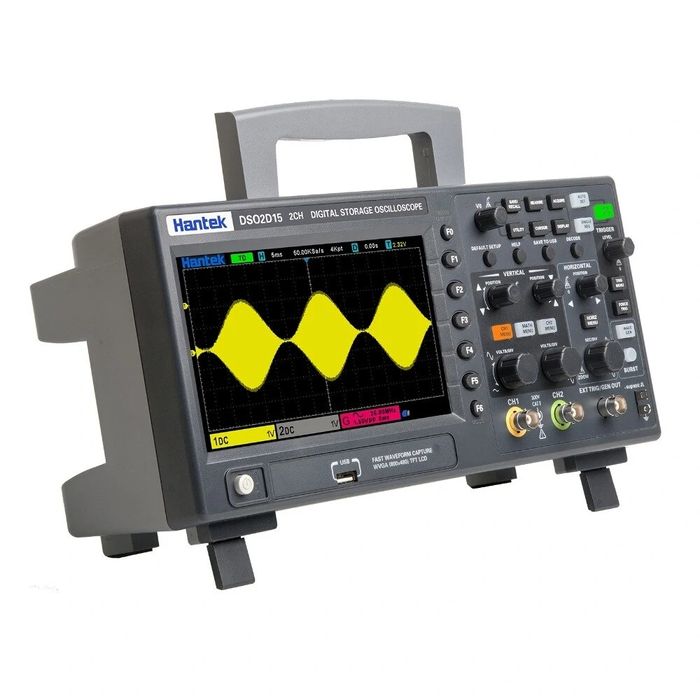

Osciloscop digital Hantek DSO2D15 – 150 MHz / 1 GSa/s / 2 canale + generator 25 MHz

Specificații tehnice principale:

Bandă: 150 MHz

Canale: 2 analogice

Rată de eșantionare: 1 GSa/s (1 canal) / 500 MSa/s (2 canale)

Adâncime memorie: 8 Mpts (1 canal) / 4 Mpts (2 canale)

Rezoluție verticală: 8 biți

Sensibilitate verticală: 2 mV/div – 10 V/div

Impedanță de intrare: 1 MΩ ±2% // 13 pF

Tensiune maximă de intrare: 300 VRMS (CAT II)

Timp de creștere: ≈ 2,4 ns

Cuplaj intrare: DC / AC / GND

Declanșare (Trigger):
Edge, Pulse Width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amplitude, UART, LIN, CAN, SPI, I²C

Generator de funcții integrat (AWG):

1 canal, până la 25 MHz, 200 MSa/s

Forme de undă: sinus, dreptunghi, rampă, zgomot, DC, arbitrar (arb)

Funcții matematice:
+, −, ×, ÷, FFT (ferestre Hanning / Hamming / Blackman / Flattop / Bartlett)

Măsurători automate:
32 tipuri (frecvență, RMS, Vpp, perioadă, etc.)

Afișaj:

Ecran TFT 7" 800×480 px

Moduri: Y-T, X-Y, Roll

Conectivitate:
USB Host / Device – pentru salvare, control PC, update firmware

Altele:

Alimentare: 100-240 V AC

Temperatură de operare: 0 – 50 °C

Dimensiuni: 318 × 110 × 150 mm

Greutate: aprox. 1,9

> Hantek DSO2D15 – osciloscop digital 150 MHz / 1 GSa/s / 2 canale + generator 25 MHz integrat. Stare excelentă, ecran 7", funcții FFT, măsurători automate, conectivitate USB. Ideal pentru electronică, service auto și laborator.
