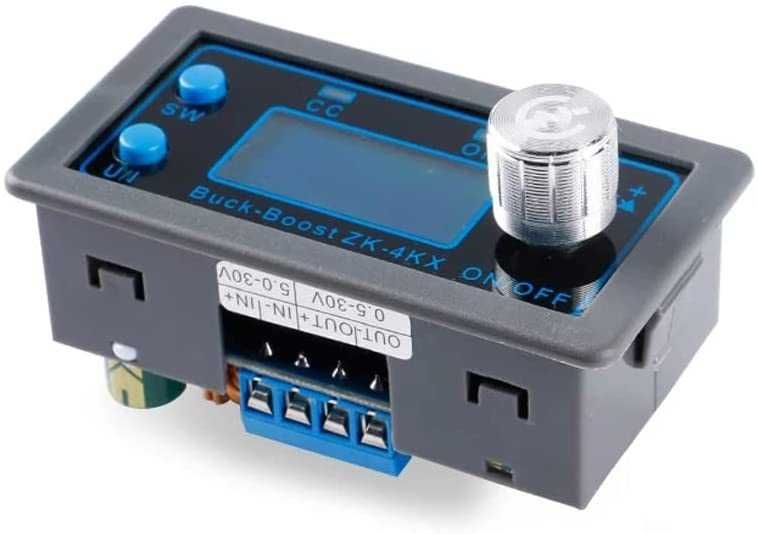

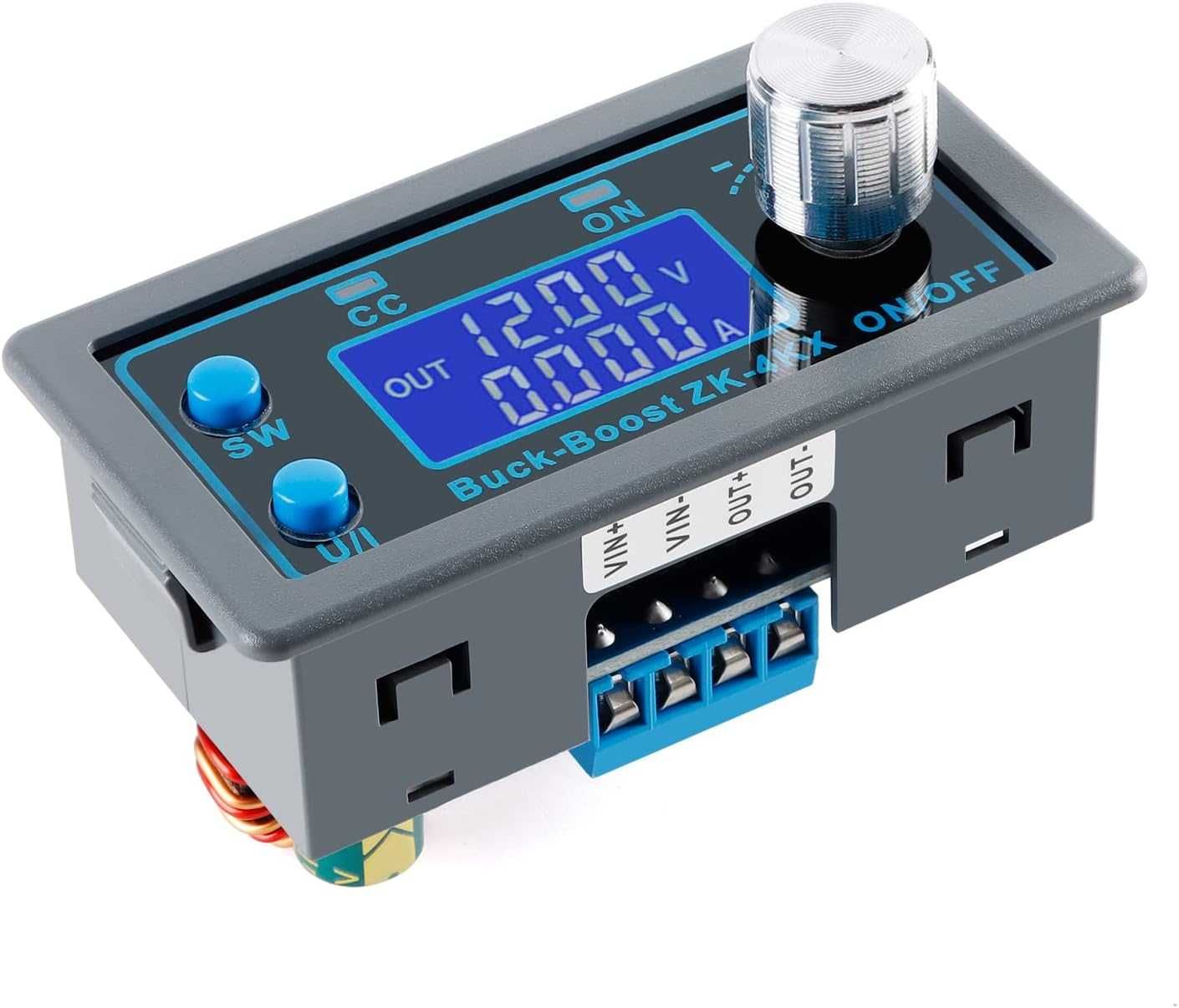

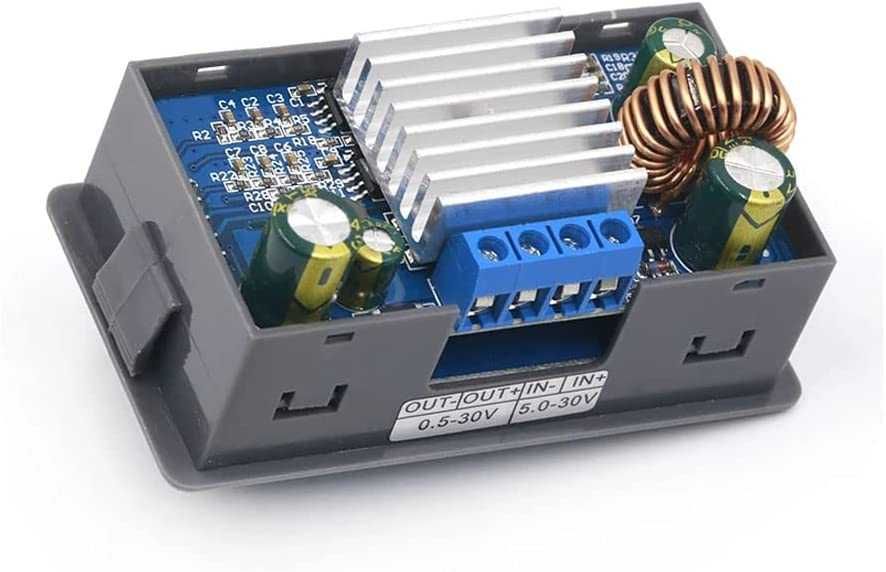

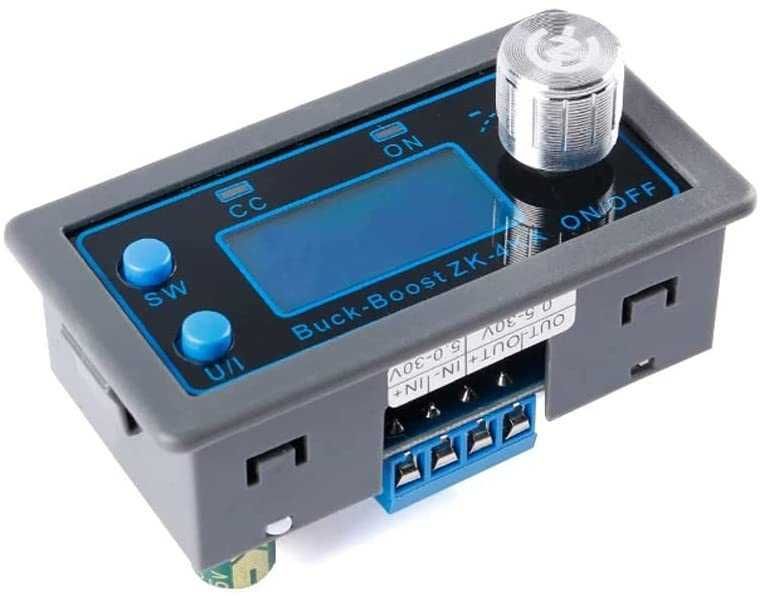

Modul sursa ZK-4KX step up/step down buck boost, CC CV
79 lei
Firma
Stare: Nou
Livrare cu verificare
Descriere
- Pentru alte produse asemanatoare(5kx) si un pret mai bun comandati pe www.rezervaled.ro.
- Pentru alte informatii puteti folosi mesageria OLX sau Whatsapp : cost Curier Rapid 19lei (pana la 3kg) in orice localitate.
- Produsele sunt noi. Pentru toata lista de produse apasati pe butonul din dreapta de sub numele vanzatorului "Mai multe anunturi ale acestui vanzator>"
- Modul reglabil in tensiune si curent. Acest modul ridica sau coboara orice tensiune de intrare intre 5-30V(10V 12V 18V 24V) la orice tensiune de iesire din specificatii intre 0.5-30V(12V 18V 24V). Puterea maxima a acestui modul este atinsa doar in anumite conditii de intrare si iesire.
- Tensiune de intrare:5-30V
- Tensiune de iesire:0.5-30V(reglabila)
- Curent de iesire:3A, 4A cu racire activa (reglabil)
- Eficienta maxima:88%

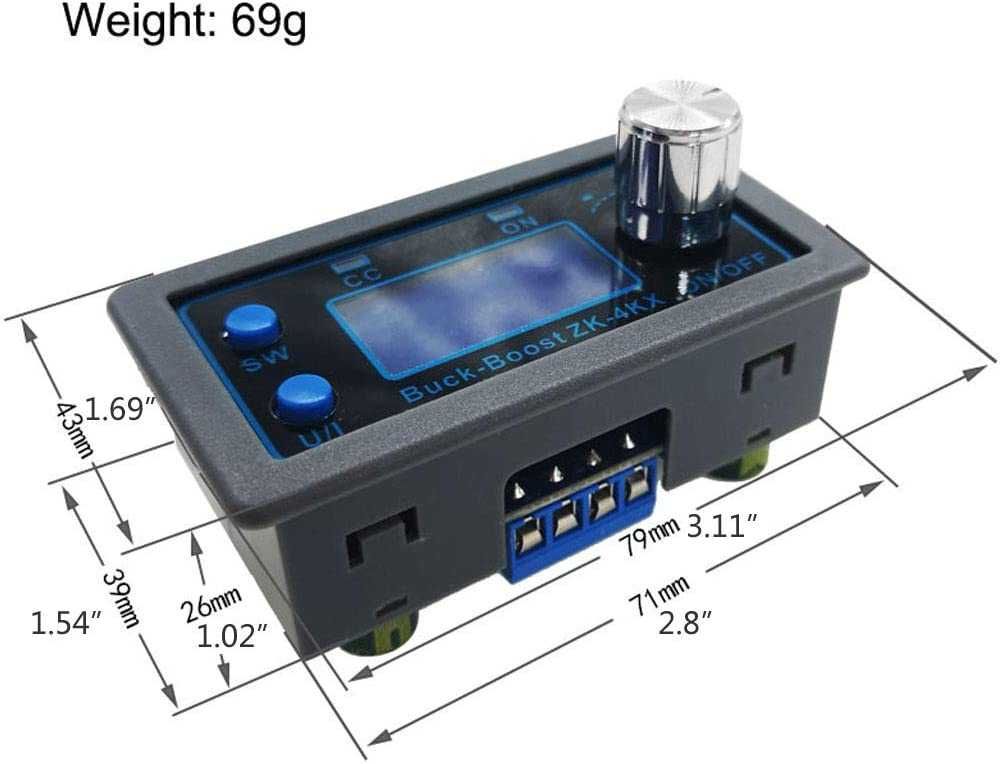

- Dimensiuni:79x43x26mm
- Gama:Hobby
- Protectii:Supratensiune, supracurent, supraincalzire
- Tensiunea si curentul de iesire se regleaza din potentiometru.
- Pentru folosire pe termen lung sau la capacitatile maxime, este recomandat sa folositi un sistem de racire suplimentar.
- 1 x Modul de panou ZK-4KX step up/step down buck boost, CC CV
Modul reglabil step down/up CC CV cu display digital. Putere maxima 50W.
Caracteristici tehnice:
Instructiuni:

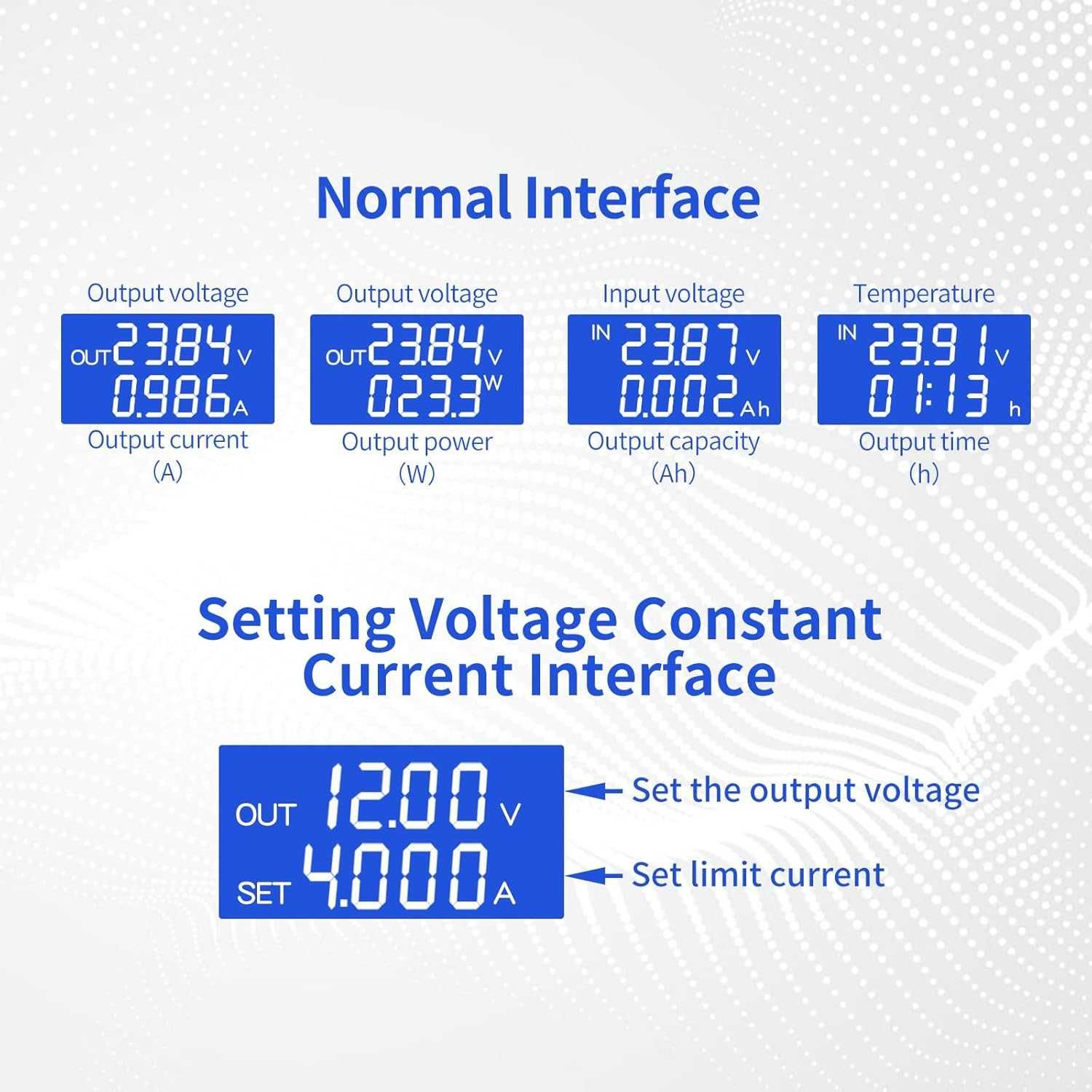

1. Comutarea parametrilor de afisare
In interfata normala, apasati SW pentru a comuta afisajul de sub ecranul de afisare si pentru a comuta continutul afisat intre curentul A, puterea W, capacitatea Ah si timpul h. Apasati lung butonul SW pentru a comuta afisajul de pe ecranul de afisare si pentru a comuta continutul afisat intre tensiunea de intrare IN si tensiunea de iesire OUT.
2. Setarea tensiunii de iesire
Apasati butonul U/I in interfata normala pentru a intra in interfata de setare a tensiunii cu curent constant. Se poate observa ca o anumita cifra a valorii tensiunii de iesire clipeste. Rotiti encoderul la stanga si la dreapta pentru a ajusta valorile principale si secundare. Apasati scurt encoderul rotativ pentru a alege care cifra a tensiunii de iesire sa fie setata. Dupa setare, apasati butonul U/I de 2 ori pentru a reveni la interfata normala sau reveniti automat la interfata normala dupa 10 secunde de inactivitate.
3. Setarea valorii curentului constant (adica valoarea maxima a curentului permis sa fie livrata de modul)
Apasati butonul U/I in interfata normala pentru a intra in interfata de setare a tensiunii cu curent constant. Apoi apasati butonul U/I si comutati pentru a seta valoarea curentului constant. Puteti vedea o cifra a valorii curentului constant setata clipind. Rotiti encoderul la stanga si la dreapta pentru a ajusta valorile principale si secundare. Apasati scurt encoderul rotativ pentru a alege care cifra a valorii curentului constant sa fie setata. Dupa setare, apasati U/I pentru a iesi din interfata de setare a tensiunii cu curent constant si pentru a reveni la interfata normala sau reveniti automat la interfata normala dupa 10 secunde de inactivitate.
4. Setarea starii implicite ON/OFF la pornirea modulului
Apasati lung U/I in interfata normala pentru a intra in interfata de setare a parametrilor. Puteti vedea ca apare "OPEN OFF" sau "OPEN ON". "OPEN OFF" inseamna ca iesirea este dezactivata implicit la pornirea modulului, iar "OPEN ON" inseamna ca iesirea este activata implicit la pornirea modulului. Apasati lung encoderul rotativ pentru a comuta intre cele doua stari. Dupa setare, apasati lung U/I pentru a reveni la interfata normala.
5. Setarea parametrilor de protectie si a pragului
Apasati lung U/I pentru a intra in interfata de setare a parametrilor in interfata normala. Apasati SW pana apare protectia dorita. LUP -- pragul de protectie la subtensiune; OUP -- pragul de protectie la supratensiune; OCP -- pragul de protectie la supracurent; OPP -- pragul de protectie la supraputere; OAP -- pragul de protectie la supracapacitate; OHP -- pragul de protectie la depasirea timpului; OTP -- pragul de protectie la supratemperatura. Apasati scurt encoderul rotativ pentru a selecta ce cifra a parametrului de protectie doriti sa setati. Apasati lung encoderul rotativ pentru a activa sau dezactiva parametrii de protectie (doar protectia la depasirea timpului si protectia la supracapacitate pot fi setate sa fie activate/dezactivate, iar ceilalti parametri de protectie sunt activati implicit). Rotiti encoderul la stanga si la dreapta pentru a mari sau micsora parametrii. Dupa setare, apasati lung U/I pentru a reveni la interfata normala.
6. Calibrarea tensiunii si a curentului
Apasati butonul U/I pentru a intra in interfata de setare a parametrilor din interfata normala. Apasati SW pana apare o interfata de parametri cu simbolul CAL. Interfata de calibrare a tensiunii de intrare cu simbolul CAL+IN+V; Interfata de calibrare a tensiunii de iesire cu simbolul CAL+OUT+V; Interfata de calibrare a curentului de iesire cu simbolul CAL+OUT+A. Rotiti encoderul la stanga si la dreapta pentru a ajusta dimensiunea parametrilor. Dupa ce ajustarea este completa, apasati lung encoderul rotativ pentru a confirma ca ajustarea este completa, iar valoarea parametrului nu mai clipeste. Apasati lung U/I pentru a reveni la interfata normala.
Pachetul include:
