Invertor cu unda dreptunghiulara ( Square Wave inverter )

Putere: 150W
Intrare: 12V DC
Iesire: 20V AC / 28V AC / 45V SC / 62V AC / 90V AC / 110V AC / 175V AC / 200V AC / 220V AC
Frecventa tensiunii de iesire: Aprox 20KHz

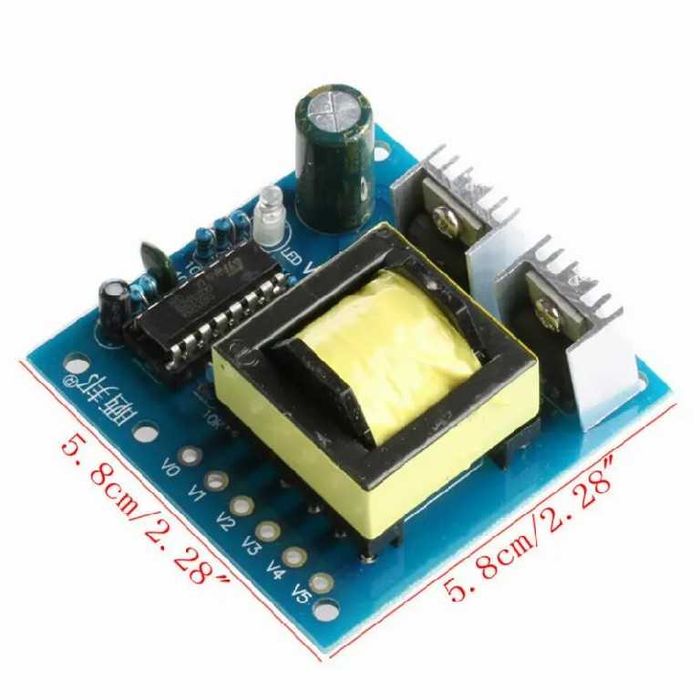

Dimensiune: 5.8 x 5.8 x 2.8 cm

Modulul poate fi utilizat pentru diverse proiecte DIY.

Nu poate alimenta echipamente de fidelitate inalta, echipamente cu motoare, echipamente de precizie, etc. Aceste recomandari sunt valabile pentru mai toate invertoarele de pe piata, exceptie fac cele cu unda sinusoidala pura ( mult mai scumpe ).
Modulul poate fi utilizat pentru iluminat cu becuri si incarcatoare de putere scazuta. Pentru a compensa minusurile fata de un invertor cu unda sinusoidala pura este recomandata utilizarea unei tensiuni mai joase ( 175V – 200V ).

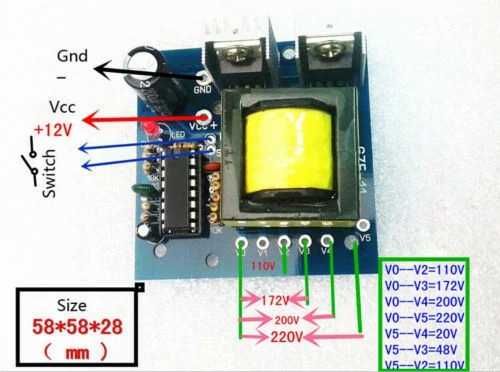

In functie de cum realizati cablajul, puteti obtine urmatoarele tensiuni:

V0–V2=110V
V0–V3=175V
V0–V4=200V
V0–V5=220V
V5–V4=20V
V5–V3=45V
V5–V2=110V
V4–V3=28V
V4–V2=90V
V3–V2=62V

Masuratorile cu aparatul de masura digital nu vor fi exacte.
Datorita frecventei ridicate, acesta va afisa valori putin mai mari decat in realitate.
Puteti masura corect doar cu un aparat de masura analogic.
