Specificații:

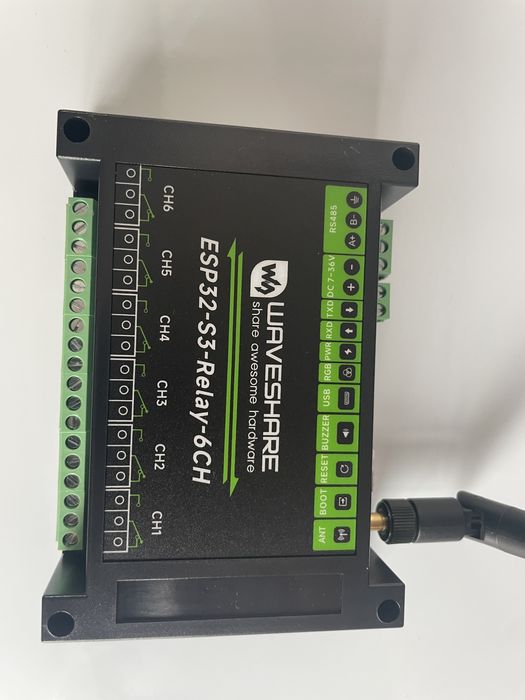

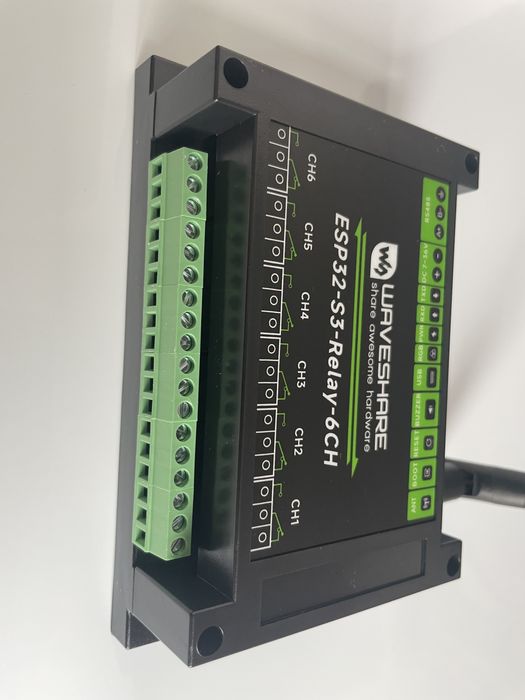

Model: ESP32-S3-Relay-6CH
Microcontroler: ESP32-S3-WROOM-1U-N8
Comunicare wireless: Wi-Fi 2.4GHz (802.11 b/g/n), Bluetooth 5 (BLE)
Tensiune de alimentare: DC 7–36V
Canale releu: 6 (cu putere de contact ≤10A 250VAC/30VDC)
Dimensiuni: 145 × 90 × 30 mm

Caracteristici:
- Bazat pe microcontroler ESP32-S3 cu procesor dual-core Xtensa LX7 pe 32 de biți, capabil să funcționeze la 240 MHz - Comunicare wireless dual-mode integrată Wi-Fi 2.4GHz și Bluetooth LE, cu performanțe RF superioare - Releu de înaltă calitate, putere de contact: ≤10A 250VAC/30VDC - Interfață RS485 izolată încorporată, pentru conectarea la diverse module industriale sau senzori RS485 Modbus - Conector cu 40 de pini încorporat, compatibil cu unele Raspberry Pi Pico HAT, pentru extinderea mai multor funcții, cum ar fi RTC / CAN / RS232 / LoRa / senzor etc. - Port USB Type-C încorporat pentru alimentare, descărcare firmware și depanare - Terminal cu șurub pentru sursa de alimentare încorporată, suportă o tensiune de intrare de 7~36V, potrivit pentru aplicații industriale - Izolare optocuplor încorporată pentru a preveni interferențele de la circuitul extern de înaltă tensiune conectat la releu - Izolare digitală încorporată pentru a preveni interferențele de la semnalul extern - Izolare unibody a sursei de alimentare încorporată, oferind o tensiune izolată stabilă, fără a fi necesară o sursă de alimentare suplimentară pentru terminalul izolat - Buzzer încorporat, LED RGB colorat, sursă de alimentare și indicatori RS485 TX/RX pentru monitorizarea stării de funcționare a modulului - Carcasă ABS montată pe șină, ușor de instalat, sigur de utilizat

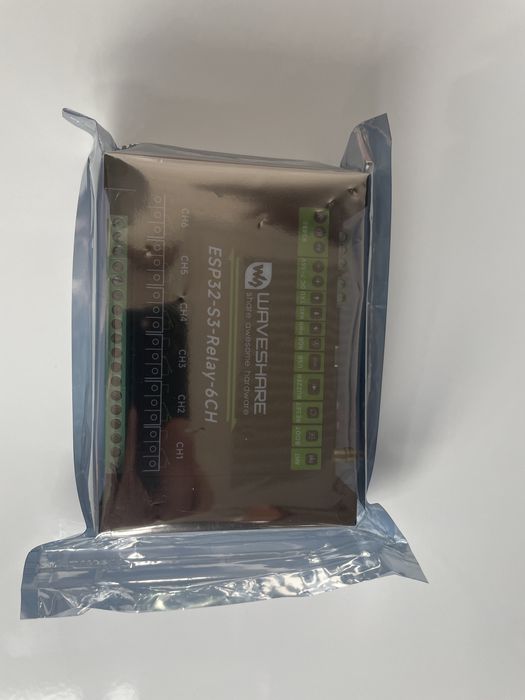

Pachetul include:
1 × Modul ESP32-S3-Relay-6CH

Microcontroler ESP32-S3 (Modul implicit: ESP32-S3-WROOM-1U-N16, personalizabil pentru alte module)
Comunicare fără fir WiFi 2.4GHz (802.11 b/g/n), Bluetooth 5, BLE
USB Conector USB tip C
Alimentare electrică 5V
Funcții Alimentare, comunicare USB, descărcare firmware etc.

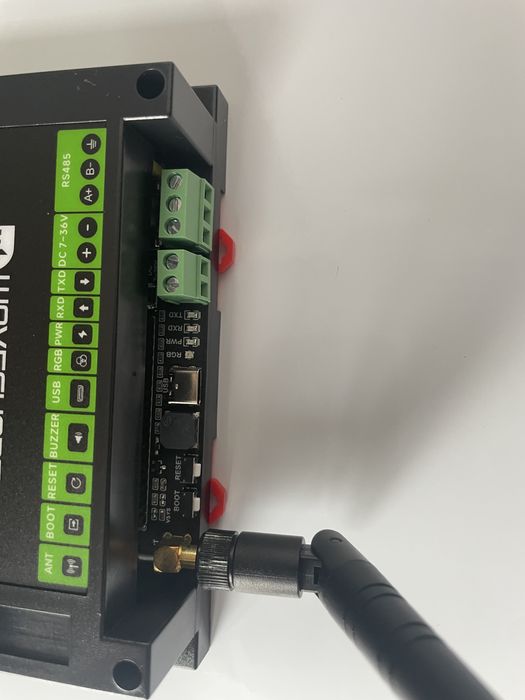

RS485 IZOLAT Conector Terminal cu șurub
Controlul direcției Control automat hardware
Protecţie Diodă TVS, protecție la supratensiune și protecție ESD
Rezistor Rezistor de adaptare de 120R rezervat pe placă, NC implicit, activat prin jumper
Interfață extinsă Conector cu 40 de pini integrat, compatibil cu unele module Raspberry Pi Pico HAT, ușor de extins alte funcții, cum ar fi RTC / CAN / RS232 / LoRa / senzor etc.
Releu Evaluarea contactului ≤10A 250VAC/30VDC
Canale de releu 6
Formular de contact 1NO 1NC
Izolare Izolarea optocuplorului
Indicatori LED RGB LED colorat RGB, suportă control programabil pentru culorile afișajului
PWR Indicator roșu de alimentare, se aprinde când există o conexiune USB și se detectează tensiune
TXD Indicator TX verde, se aprinde când portul RS485 trimite date
RXD Indicator RX albastru, se aprinde când portul dispozitivului trimite date înapoi
sursă de alimentare cu bornă cu șurub Interval de tensiune 7~36V

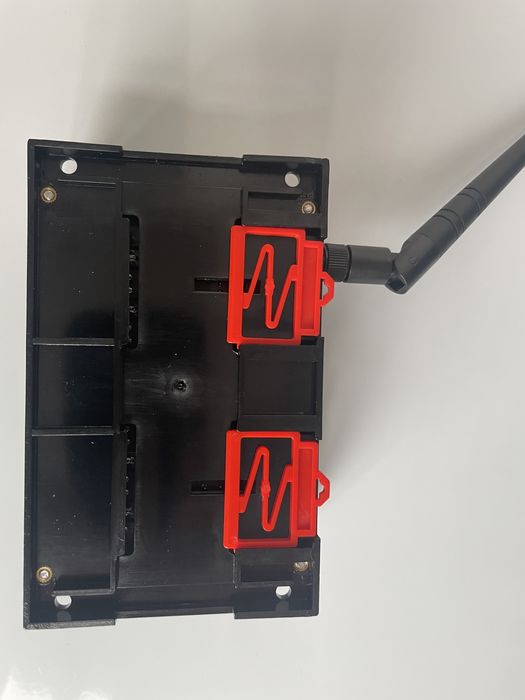

Aspect Carcasă Carcasă de protecție din ABS pentru montare pe șină
Dimensiuni
