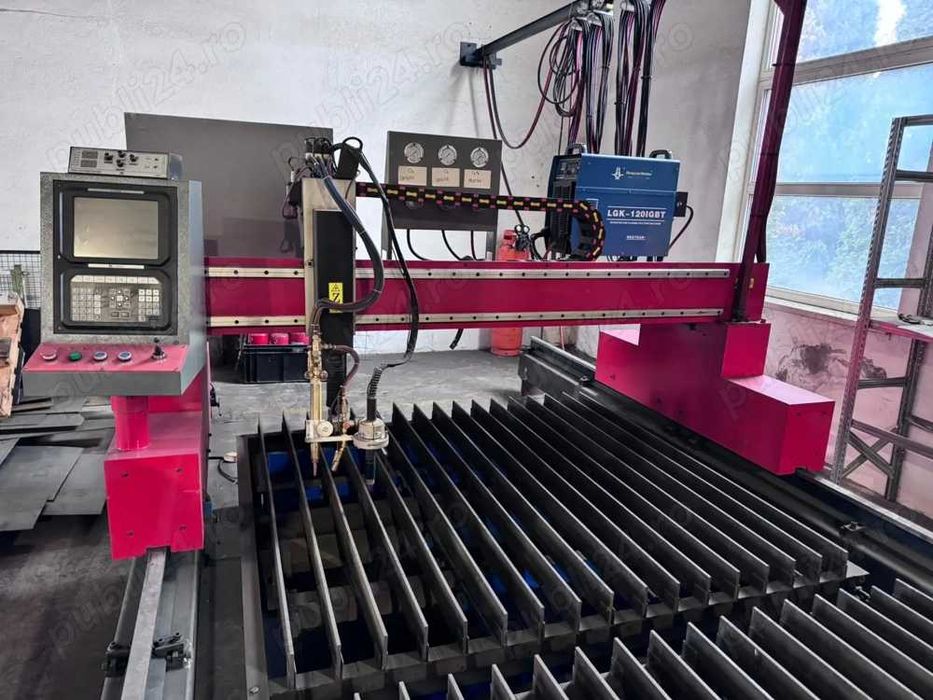

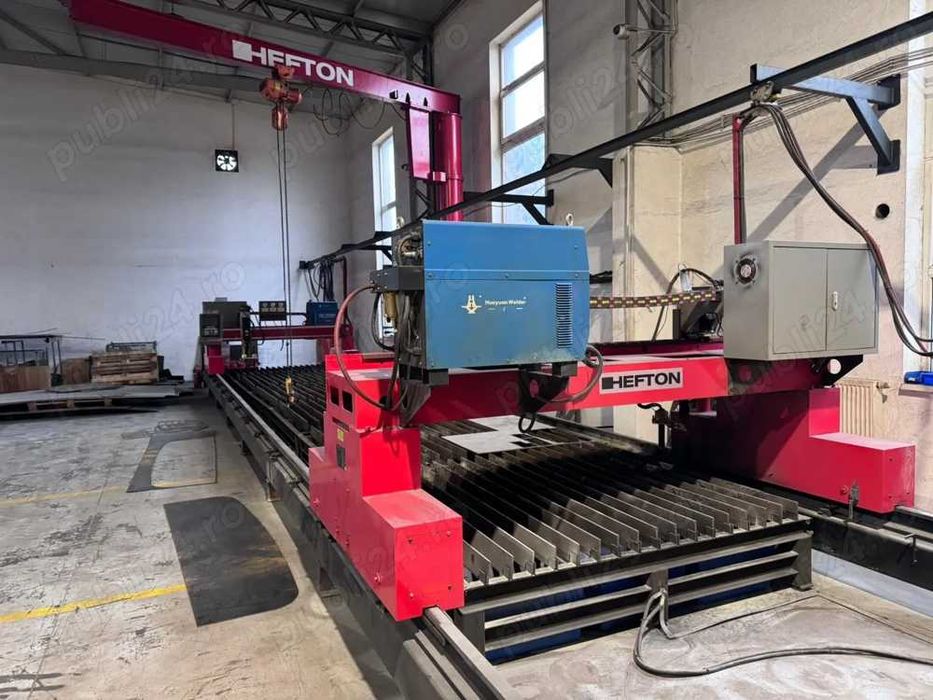

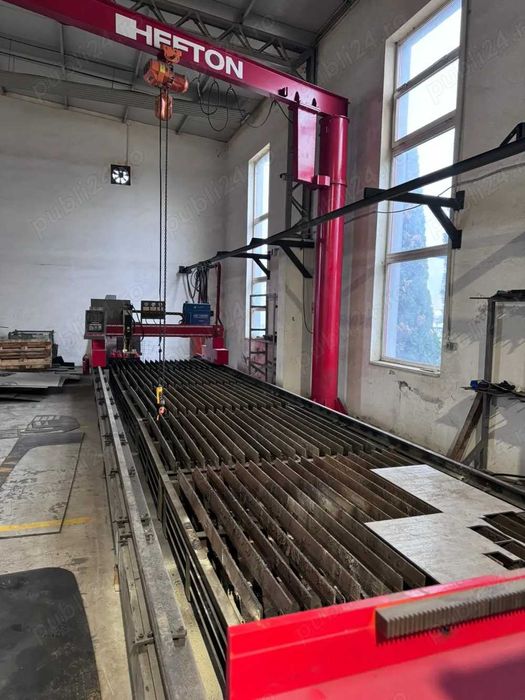

Mașină de Tăiat CNC

1. Structura Principală

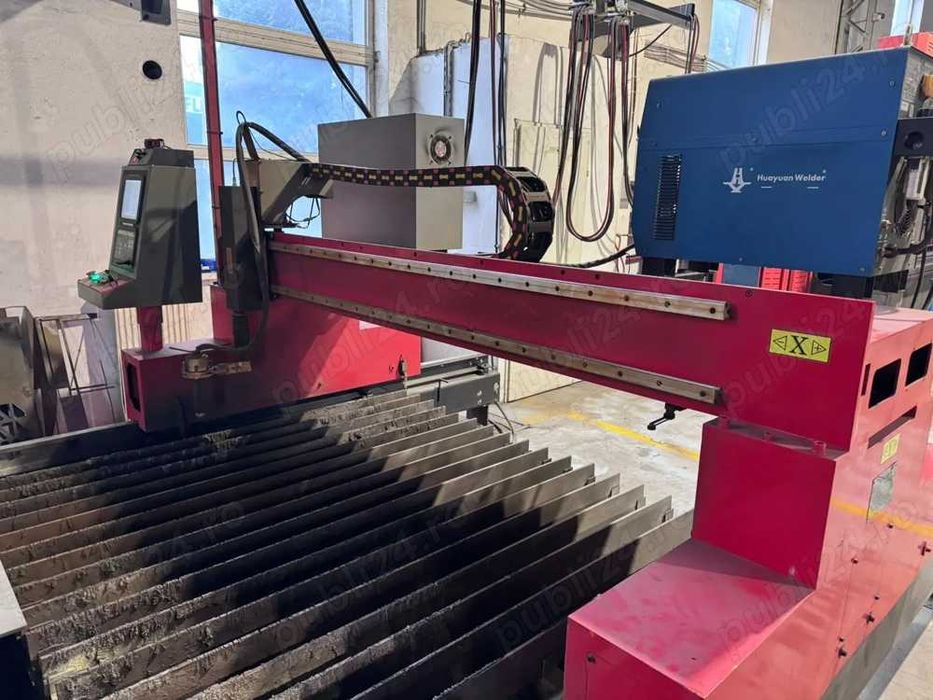

Tip Structură: Portal (Gantry), cu sistem de acționare dubla pe ambele părți, cu cremalieră și pinion.
Grinda Principală (Beam): Construită dintr-o structură sudată din plăci metalice, supusă unor tratamente de detensionare prin vibrații și îmbătrânire termică (călire revenire), asigurând o funcționare pe termen lung fără deformări.
Ghidaje: Folosește șine de ghidare de înaltă precizie cu axă dublă și alte mecanisme de transmisie eficiente pentru a asigura o funcționare stabilă.

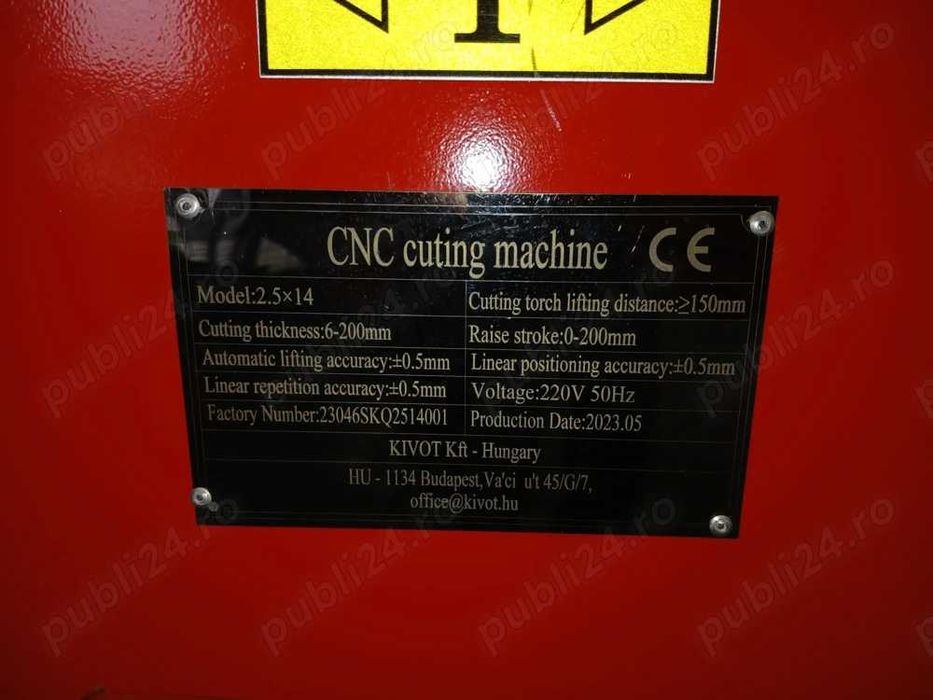

2. Parametri Tehnici Principali

Lățime portal (deschidere) 2500 mm
Lungime ghidaje longitudinale 12000 mm
Cadru portal 2 seturi
Torță tăiere cu flacără 1 bucată
Torță tăiere cu plasmă (160A) 1 bucată
Torță tăiere cu plasmă (120A) 1 bucată
Torță tăiere cu flacără (cu aprindere automată) 1 bucată

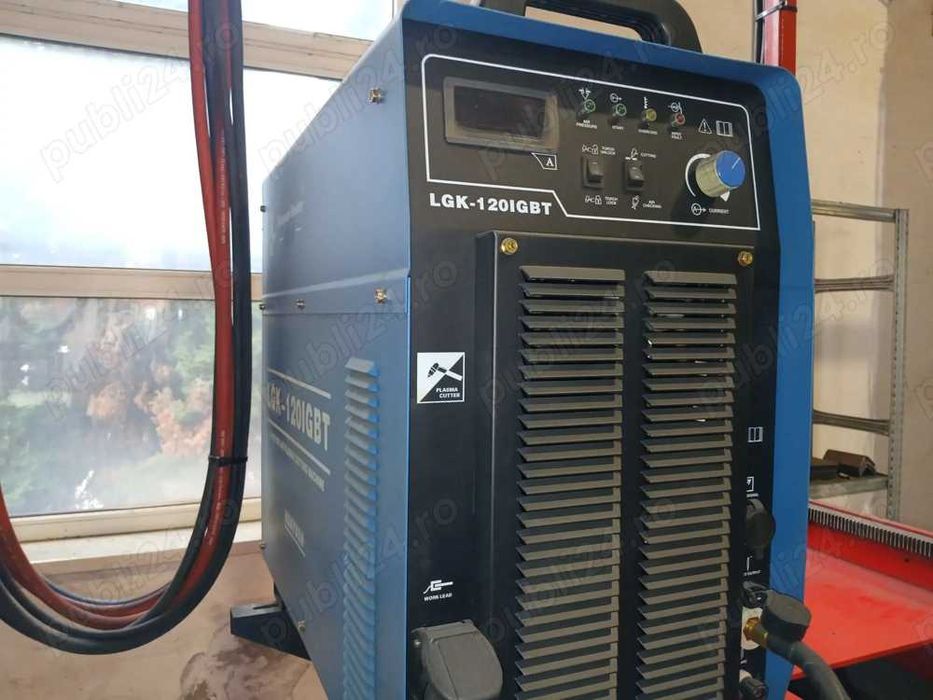

Sursă plasmă 1 Huayuan 120A

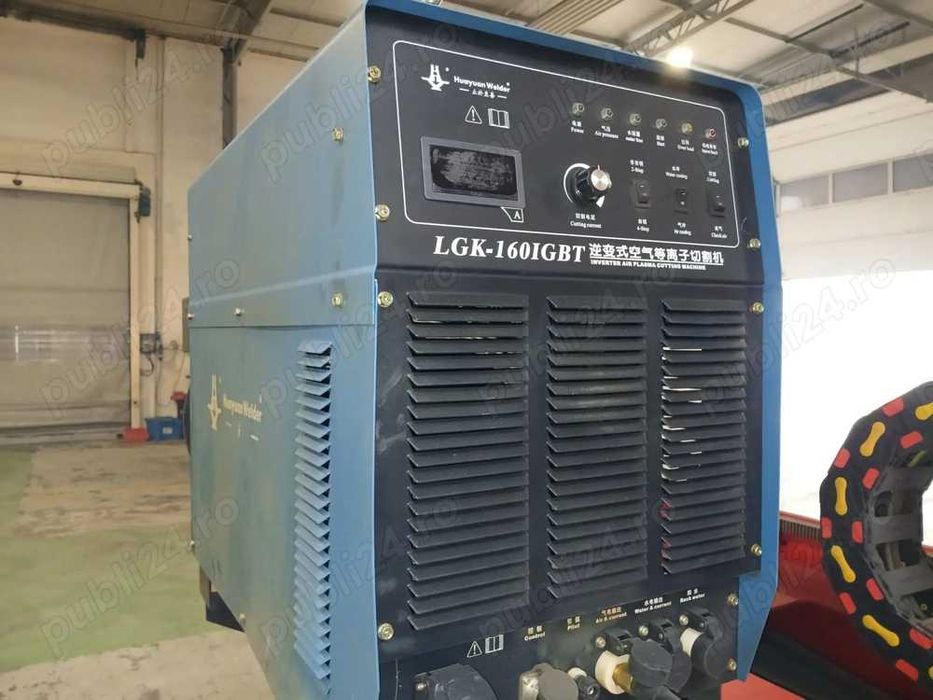

Sursă plasmă 2 Huayuan 160A
Controler automat înălțime torță (THC) F1621P (1 bucată)
Mod de acționare Șină orizontală, șină longitudinală
Sistem de control CNC Shanghai 2300B
Sistem de acționare Motor Panasonic
Reductor Planetar

3. Date Tehnice Principale ale echipamentului

Lățime efectivă de tăiere 1800 mm (2000 mm pentru o singură plasmă)
Lungime efectivă de tăiere 10000 mm
Grosime tăiere cu flacără 6 - 150 mm
Grosime tăiere cu plasmă 1 - 12 mm
Viteză de tăiere cu plasmă 5 - 850 mm min
Distanță de ridicare torță 200 mm
Viteză de deplasare în gol 0 - 6000 mm min
Eroare viteză setată 5%
Precizie auto-ajustare 0.1 mm
Acuratețe liniară longitudinală 0.5 mm 10 m
Tip șină 24 KG

4. Acuratețe Generală (Toleranță)
Lungime latură (pătrat 1000x1000 mm) 0.5 mm
Eroare diagonală 0.5 mm
Deviație la revenirea la origine 0.2 mm
Deviație la intersecția punctelor 0.5 mm
Deviație la linii drepte și inverse 0.2 mm
Calitate suprafață tăiată (rugozitate) Tăiere cu flacără: Rz(um)=70+1.2a; Tăiere cu plasmă: 12.5 (6.3-12.5)
Toleranță perpendicularitate și înclinare (mm)=0.4+0.015a (măsurată cu echer)

5. Condiții de Funcționare

Tensiune Frecvență 220V 380V 10% 50Hz
Presiune oxigen de tăiere 0.5 - 0.9 MPa
Presiune oxigen de preîncălzire 0.4 - 0.6 MPa
Presiune gaz combustibil 0.05 - 0.1 MPa
Tipuri de gaz combustibil Propan, acetilenă, propilenă, gaz natural
Temperatură ambientală -10 C până la +50 C
Umiditate relativă 90% (fără condens)
Mediu înconjurător Ventilat, fără impact major.

6. Funcții de Configurare CNC

Aprindere automată, preîncălzire cu oxigen, funcții de tăiere cu oxigen.
Viteza de tăiere poate fi ajustată liber în timpul procesului.
Sistem de acționare: Servomotoare AC Panasonic, cutie de viteze planetară de precizie din Taiwan.
Ecran video color de cel puțin 15 inch.
Ventilator de răcire în cabinetul CNC.
Interfață de operare în limba engleză.
Bază de date cu parametrii procesului de tăiere.
Galerie de forme grafice comune predefinite.
Funcție de afișare grafică pre-tăiere și afișare dinamică în timp real.
Funcții de scalare, rotație și oglindire a pieselor.
Puncte de start multiple, avans retragere arbitrară pe traiectorie, funcție de memorie la oprirea alimentării.

7. Software de Programare (Nesting)

Tip: Software automat de programare și nesting (încadrare).
Funcții: Poate importa fișiere grafice (DWG, DXF etc.) pentru a genera cod CNC, cu funcții de nesting manual și automat. Realizează funcții de tăiere pe contur comun, management de date etc.
Software Nesting: FastCAM.

8. Mărci Componente
Grindă, cadru final Yueda (sudură din plăci de oțel, detensionare)
Șină de ghidare U71Mn24KG, de înaltă precizie, rectificată
Sistem de acționare Panasonic
Reductor transversal Neukat
Tub de aer NEOMED
Electrovalvă Aitak Taiwan
Lanț port-cablu Deqi
Reductor longitudinal Plant
Sistem CNC Shanghai Jiaotong University
Cremalieră Yueda
Cutie de control Yueda
Releu Schneider

An fabricatie: 2023
Locatie: Baia Mare
Echipament utilizat
