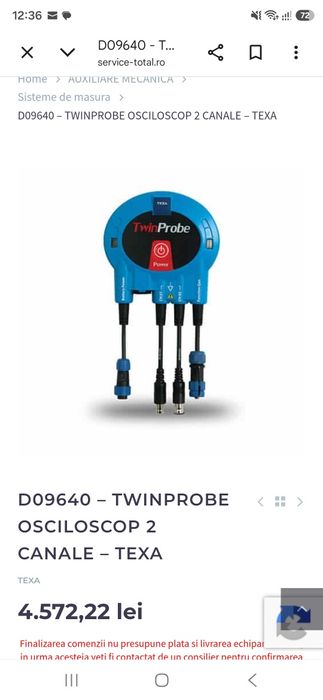

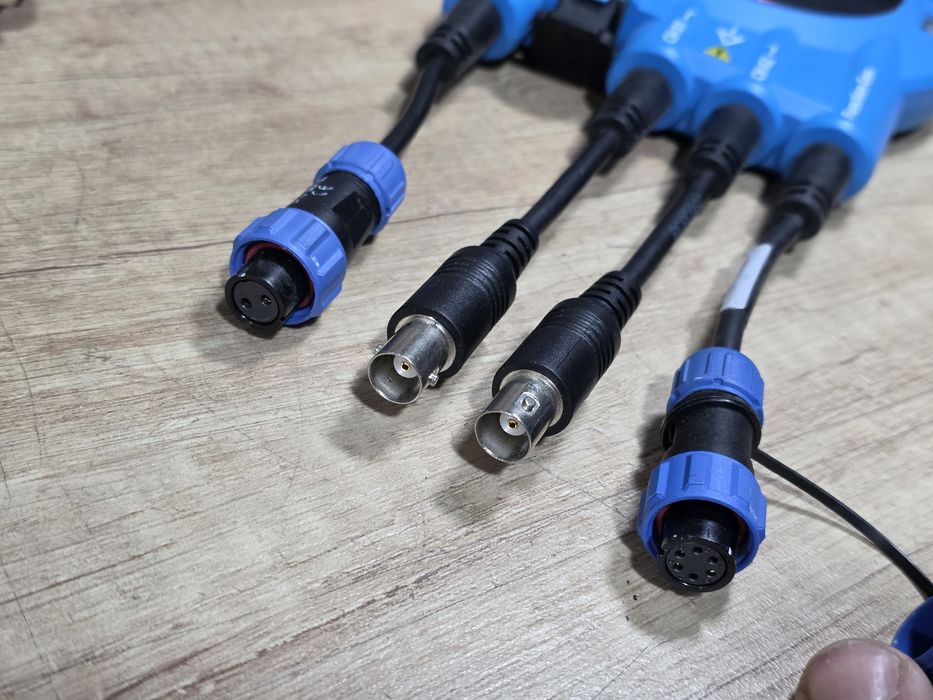

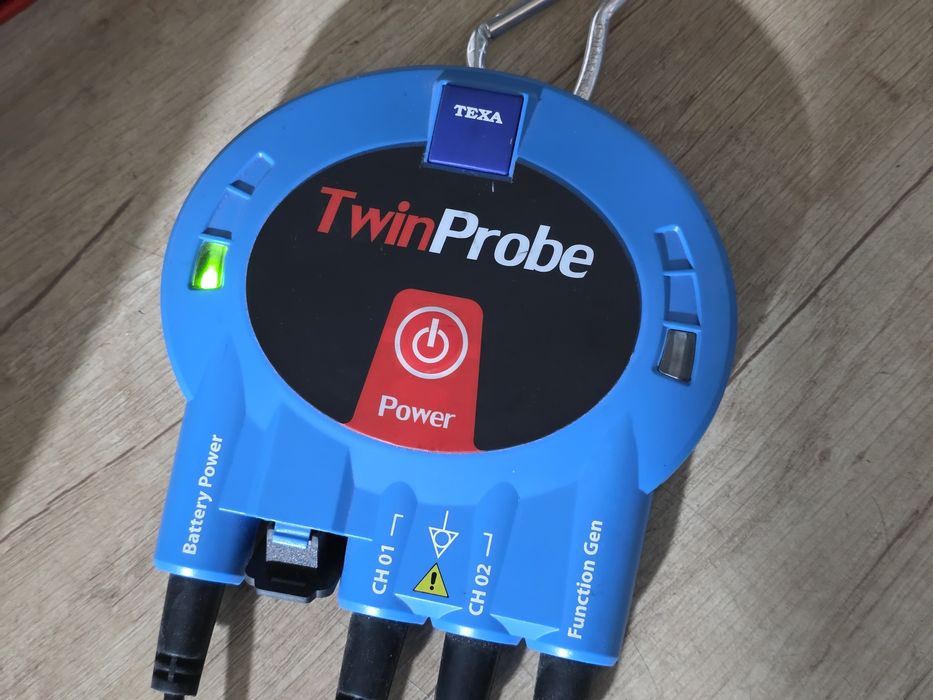

Acest kit de osciloscop cu 2 canale Texa Twinprobe este un instrument util pentru diagnosticarea și repararea echipamentelor electronice. Dispozitivul este compact, ușor de utilizat și oferă funcții de bază pentru analiza semnalelor. Kitul este nou și gata de utilizare.

Texa TwinProbe este un osciloscop și generator de semnal combinat, conceput pentru utilizare cu vehicule. Potrivit pentru utilizare atât cu semnale analogice, cât și digitale, este o soluție completă pentru testarea diagnostică convențională. Este la fel de eficient pe motociclete, scutere, ATV-uri, bărci și ski-uri cu motor, pe lângă mașini, vehicule comerciale ușoare și grele, autobuze și autocare, vehicule speciale și vehicule agricole.

TwinProbe dispune de conectivitate wireless și include un osciloscop, un generator de semnal și un ampermetru.

Osciloscop - Două canale analogice independente, cu un interval de intrare de până la ± 200V, echipate cu funcție SIV pentru interpretarea corectă a graficelor semnalului.

Generator de semnal - Pentru a simula impulsurile generate de senzori și a reproduce comenzile generate de unitățile de control.

Ampermetru - Această funcție poate fi realizată prin funcția de osciloscop folosind clema inductivă opțională BICOR.

TwinProbe funcționează cu toate unitățile de afișare TEXA și cu PC-uri Windows fără fir folosind tehnologia Bluetooth. Prin urmare, vă puteți mișca liber în jurul vehiculului și în atelier. TwinProbe

, la fel ca toate instrumentele TEXA, utilizează software-ul Texa IDC. Pentru cei fără software IDC, MSS (Measurement System Software) este inclus pentru TwinProbe, care permite funcțiile osciloscopului și generatorului de semnal în modul manual.

Testele osciloscopului efectuate cu TwinProbe garantează măsurători precise, dar ceea ce mecanicul are cea mai mare nevoie este un sistem eficient care să ajute la interpretarea corectă a graficelor procesate de instrument. Pentru a ști dacă semnalul măsurat este corect, este nevoie de date de referință pentru comparare. Acesta este motivul pentru care TEXA a dezvoltat o funcție care ghidează mecanicul pe tot parcursul testului - cunoscută sub numele de SIV (Signal Information Viewing - Vizualizare informații semnal). Cu SIV, TwinProbe poate afișa semnale de la senzori sau actuatori specifici și le poate compara cu datele pentru acel tip de componentă din baza de date internă. Acest mod poate fi utilizat simplu și rapid, pornind de la schema de conectare a motocicletei sau de la lista de componente conținute în IDC6.

Cu generatorul de semnal PWM, se pot efectua teste de substituție pe componente și actuatoare, cum ar fi presostate sau senzori de vitezometru etc. În acest fel, este posibil să se evalueze dacă vreo anomalie se datorează unei defecțiuni electronice sau unei defecțiuni mecanice. Prin utilizarea TwinProbe în combinație cu software-ul IDC, se pot face ajustări, iar efectele pot fi observate prin compararea acestora cu parametrii propuși de autodiagnosticare.

Specificații tehnice:

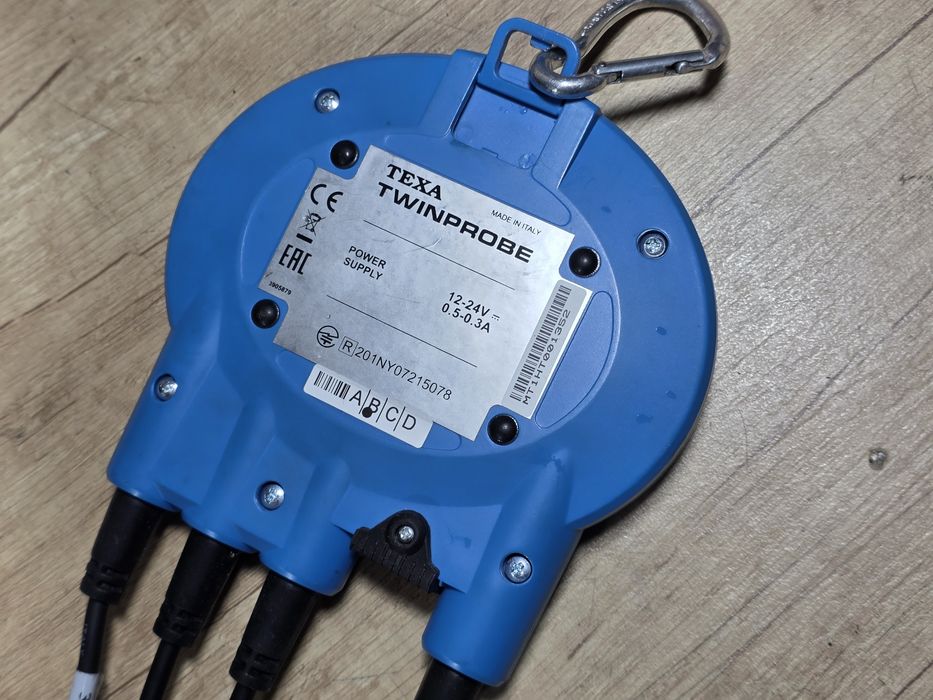

Alimentare: 8-35 V CC
Baterie internă: 3,7 V, 1 Ah
Autonomie baterie: 1,5 ore cu 2 canale active
Consum maxim de curent: 480 mA la 12 V
Temperatura de funcționare: 0/+45°C
Temperatura de depozitare: -20/+60°C
Dimensiuni și greutate: 140x140x25 mm, 340 g
Antenă Bluetooth integrată
Osciloscop:

Canale: 2 canale de intrare independente cu lățime de bandă analogică de 10 MHz (-3 dB);
Rată de eșantionare: 40 MSamples/sec la 10 biți cu 1 canal activ (20 MSamples/sec cu 2 canale active)
Tensiune maximă de intrare: +/- 200 Vmax, cuplare AC sau DC
Scală verticală pentru fiecare canal: de la 20 mV/Div la 50 V/Div
Scală orizontală: de la 500 mV/Div la 50 s/Div
Declanșator: sursa CH1, CH2
