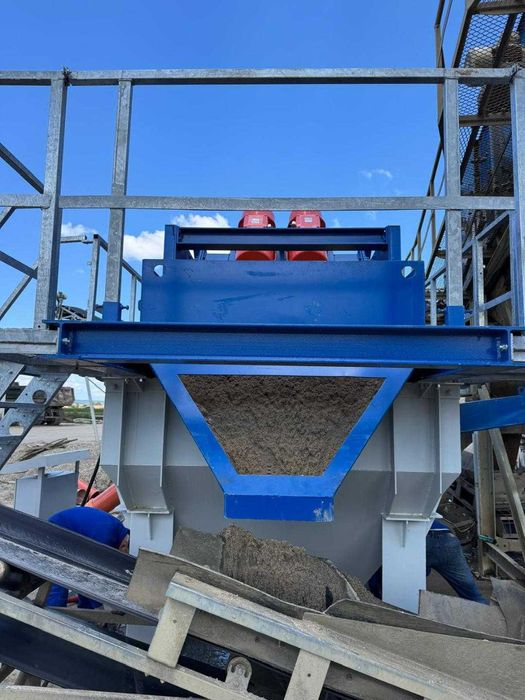

INSTALATIE DE RECUPERARE A NISIPULUI CU CICLON, MARCA SOTRES – 1 buc
Productivitate maximă de sortare 0-1 si 0-4 mm, 180/h :
Capacitatea maximă de procesare hidromasa : 450 m3/oră.
Pompa 200
Ciclon HL800
Ciur desecator Nr. 15 Double Deck
Instalatia produce 0-1mm si 0-4mm. Proportia 0-1 in 0-4 se poate ajusta mecanic.
Rezervor piramidal
rezervor principal 3400mm x 2200
structura metalică folosită şi pentru montarea pompei
usa de vizitare
Pretul este net
valva cu flotor pentru asigurarea unui nivel constant
gura de evacuare în partea inferioară a rezervorului
conducta admisie sudată de rezervor
Unitatea de pompare a nisipului
-pompa centrifugală pentru nisip 8’’
carcasă metalica din doua elemente
captuseala antiabraziva din cauciuc natural
rotor centrifugal din cauciuc natural cu proprietati antiabrazive
-suport motor reglabil
-motor
putere 55 kW
turatie 1500 rpm
clasa izolatie IP55
-sistem transmisie SPB cu fulii tip VECOBLOC; curele transmisie
-protecţie pentru transmisie
-conducta admisie detaşabilă cu articulaţie de cauciuc
-reductie admisie protejata cu cauciuc
-reducţie accelerare protejata cu cauciuc cu valvă de golire
-cot protejat cu cauciuc pentru evacuare
-tubulatura evacuare din cauciuc armat antiabraziv
-două flanşe speciale din aluminiu pentru tubulatura din cauciuc armat
Ciclonul
Model HL800 echipat după cum urmează:
corpul cilindric protejat cu cauciuc natural având intrarea tangenţială rectangulară
sistem de reglare a presiunii de alimentare
un manson la alimentare al corpului cilindric cu supapa de reţinere şi manometru 0/3 bar
pentru controlul presiunii de lucru
conducta de preaplin şi sistem de evacuare a apei reziduale
sistem de fixare a conului în 3 puncte
conul ciclonului protejat cu cauciuc
diuză din cauciuc la evacuare pentru controlul extracţiei de nisip
sistem de preapreaplin al rezervorului cu o componenta de mentinere a debitului şi o
componenta principală de evacuare a apei reziduale
un suport pentru ciclon cu flansă
Sistem de desecare
Ciur desecator Nr. 15 Double Deck compus din:
structură inferioară cu suport pentru site pentru nisip fin 0-1 mm
structură superioara cu suport pentru site pentru nisip 0-4 mm
laterale fabricate din tablă fixate prin nituire
structură traverse din tablă pentru susţinerea motoarelor vibratoare
jgheab de deversare la evacuare
10 arcuri pentru asigurarea vibraţiei
protecţie montată în spatele ciurului împotriva apei
Ciur cu doua etaje :
- dimensiuni 1800x3400mm fiecare
- suprafata 6,12 m2
Etaj pentru desecare nisip 0-4 mm ce conţine :
- 10 site poliuretan modulare 680 x 900 mm
- 2 site poliuretan poziţionate vertical 900 x 410mm
Etaj pentru desecare nisip 0-1 mm ce conţine :
- 10 site poliuretan modulare 680 x 900 mm
Sistem vibrare
- 2 motoare tip N2000/6 cu contragreutăţi ajustabile
- putere 2 x 5,6 kW
Alte componente
suprastructura pentru ciurul desecator Nr.15 Double Deck si pentru ciclonul HL800 pe
rezervor
pasarele modulare cu balustrade pentru sistemul de desecare, galvanizate
scara de acces la sistem desecare cu trepte antialunecare de 700 mm lăţime şi balustrade
pasarele modulare cu balustrade pentru ciclon
scara acces ciclon
traseu pentru cabluri
Protejare componentelor
Toate componentele sunt sablate SA2.5
Componentele vopsite sunt si gruntuite în alte două straturi sintetice de 100 microni
Componentele care nu sunt vopsite sunt galvanizate (structura inferioara a rezervorului,
structura ciurului desecator şi a ciclonului, ciurul desecator, pasarelele, balustradele, scările
şi treptele)
utilajul este nou
pret plus tva
