GODIAG ECU IMMO Prog AD GT105 este un adaptor special de conectare dezvoltat pentru tehnicieni de întreținere auto, tehnicieni de potrivire antifurt, ingineri de programare ECU etc.
Este utilizat pentru scurtcircuitarea OBD2 în mașină pentru potrivirea activării antifurt, diagnosticarea ECU și conexiunea de programare și extragerea energiei din bateria vehiculului pentru întreținerea vehiculului în aer liber la fața locului.
Conector ECU GODIAG GT105 ECU IMMO Prog AD OBD II Break Out Box

Introducerea Produsului:

GODIAG ECU IMMO Prog AD GT105 este echipat cu indicatoare de comunicare PWM+(PIN2), CANH(PIN6), CANL(PIN14), K-line(PIN7). Când există comunicare de date, indicatorul de protocol corespunzător va clipi, prin urmare, starea comunicării poate fi evaluată și puteți determina, de asemenea, dacă dispozitivul de programare de diagnosticare este capabil să comunice.

Produsul este potrivit pentru lucrul în aer liber, preluând energie de la bateria mașinii și transformându-l într-o sursă de alimentare DC12V pentru încărcare de 12V, putere de programare sau sursă de alimentare independentă pentru echipamente de diagnosticare.

Dispozitivul oferă OBD2 independent PIN4 body GND, PIN5 signal GND, ceea ce este convenabil pentru unele module pentru a fi utilizate pentru programare specială. În plus, cu cablul de programare ECU cu protocol complet OBD2, utilizatorii pot conecta și ECU-ul în studio pentru a regla puterea de programare a ECU. Dispozitivul are indicatori de comunicare de semnal PWM+(PIN2), CANH(PIN6), CANL(PIN14), K-line(PIN7). Când există comunicare de date, indicatorul de protocol corespunzător va clipi. Utilizatorii pot judeca starea comunicării și, de asemenea, pot judeca dacă dispozitivul de programare de diagnosticare poate comunica.

Repere produs:

O linie de conexiune ECU cu protocol complet pentru reglarea puterii de programare a ECU
OBD2 independent PIN 4 corp GND, semnal PIN5 GND pentru programarea specială a unor module.
PIN4 și PIN5 pot fi comutate între scurtcircuit și nonscurtcircuit.
Standard OBD2 independent PIN4, PIN5.
Scaunul feminin din cupru pur permite introducerea și îndepărtarea repetată și are o durată de viață lungă.
Clip baterie tratat cu spray de sare ecologic, cu o grosime de 0,5 mm.
Cablul bateriei auto DC adoptă un cablu învelit cu 2 fire de 0,75 mm², care acceptă interfața DC5.5*2.5/DC5.5*2.1.
Conectorul DC are o siguranță resetabilă de 7A.
Interfață de alimentare DC, conector de alimentare de laborator dedicat.

Funcțiile produsului:

Funcția adaptor de alimentare IMMO AD. După 2016, pentru Ford toate cheile inteligente pierdute, GT105 cooperează cu echipamente VVDI (OBDSTAR, AUTEL) și alte echipamente antifurt potrivite pentru a programa cheile.

Toate cheile mașinii s-au pierdut potrivire --- treziți contorul sau activați ECU antifurt. (Suport antifurt VAG de a 4-a și a 5-a generație, sincronizare Toyota ECU, potrivire Mitsubishi cu toate cheile pierdute sau setarea cheii cu telecomandă pierdută, mașină Porsche Cayenne veche pentru învățarea cheilor antifurt.)

Indicatoarele VPW, CANH, CANL, K-Line pot evalua starea comunicației dintre vehicul și dispozitivul de programare de diagnosticare. (Dacă produsul este utilizat pentru a conecta dispozitivul, utilizatorul poate pur și simplu să judece dacă programarea de diagnosticare este normală sau nu, în funcție de dacă dispozitivul poate trimite comunicații.)

Cablul adaptor de alimentare GT105 obține o putere de 12V de la bateria mașinii. (Pentru echipamente de programare, cum ar fi Xhorse Key Tool Plus Pad, VVDI Prog, CGDI Prog, IM608 etc., oferă o sursă de alimentare de 12 V atunci când au nevoie de energie în aer liber, astfel încât să citească datele ECU antifurt BMW BENZ sau alte ECU auto și, în sfârșit, realizează întreținerea la fața locului a vehiculelor defecte în aer liber.)

Furnizați o sursă de alimentare de 12 V pentru tăietorul de chei (12 V).

Linie de programare ECU cu protocol complet OBD2 standard. (Cu MPPS, FGTech, Kess v2 etc., pentru citirea și scrierea datelor ECU, clonarea ECU, reglarea ECU etc.) (Notă: linia de programare ECU cu protocol complet OBD2 este achiziționată separat)

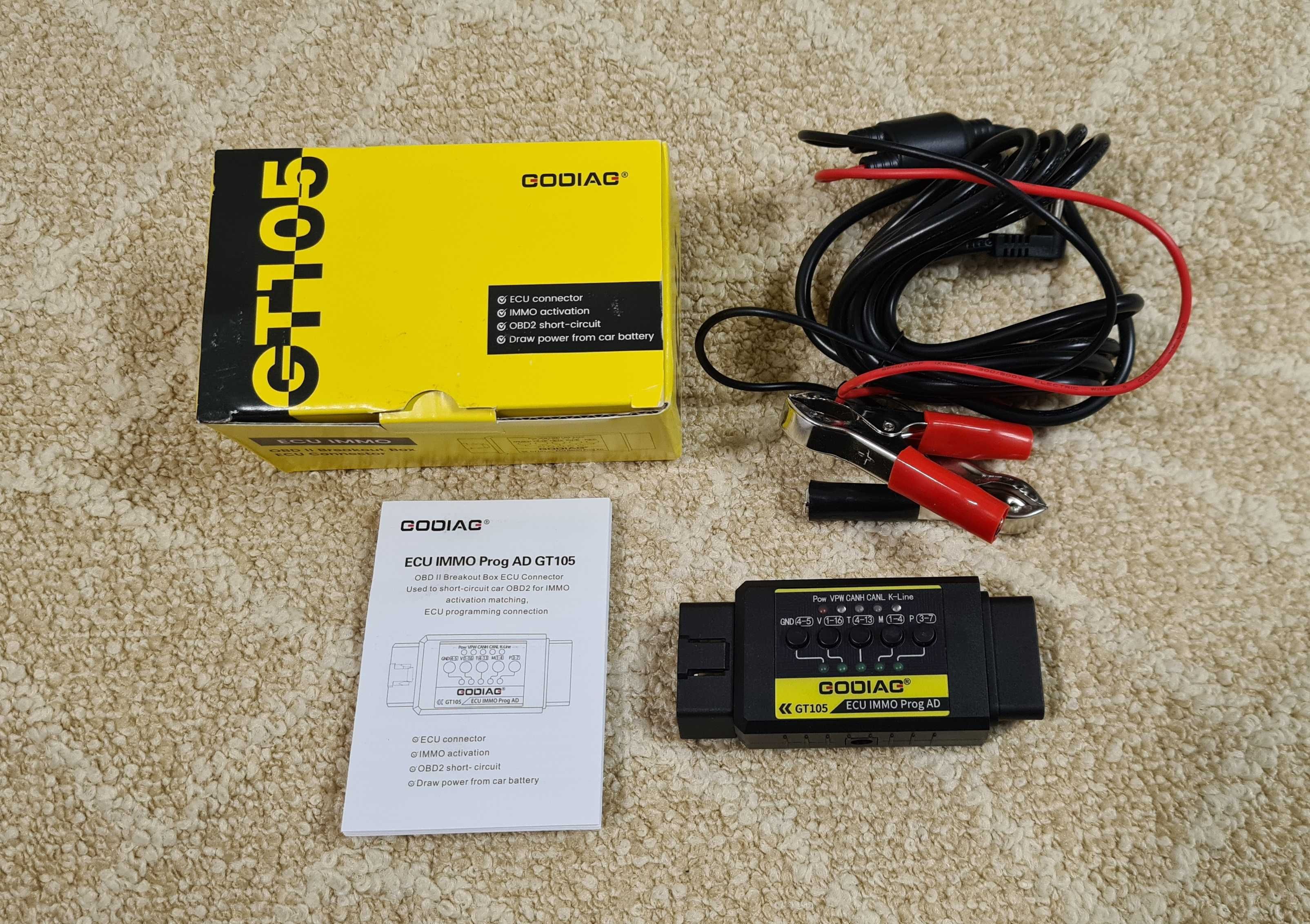

Pachetul include:

1 bucată x unitate GT105
1 buc x cablu de alimentare cu clemă pentru baterie
