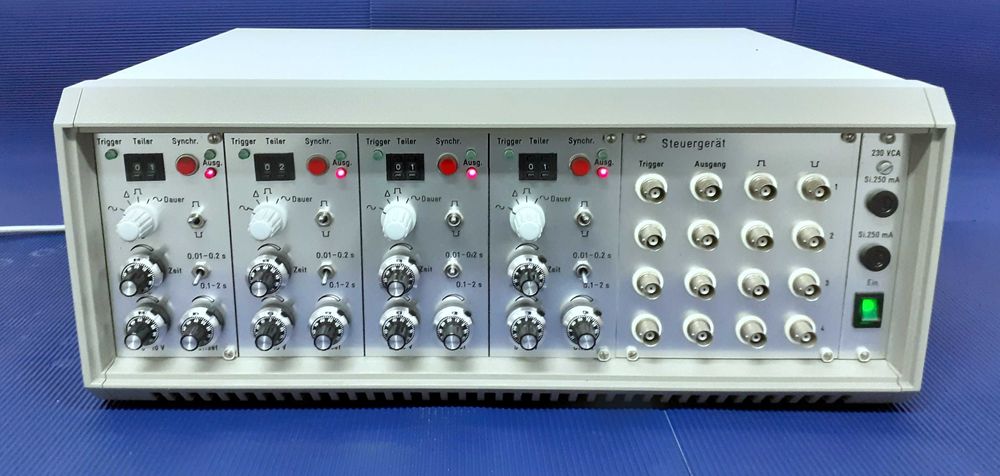

Acest aparat este un generator de impulsuri/secvențiator cu patru canale. Este folosit pentru a crea trenuri de impulsuri cu parametri de timp și tensiune bine definiți, esențial pentru teste care necesită sincronizarea precisă a mai multor circuite sau pentru declanșarea controlată a altor echipamente de măsură.

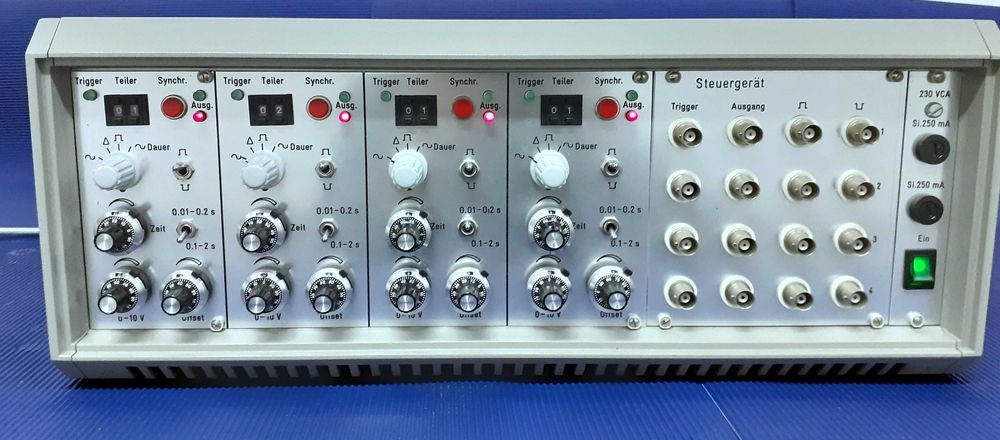

Funcționalități PrincipaleAparatul este împărțit în patru module identice de generare/control și o secțiune de ieșire (Steuergerät Ausg. - Unitate de Control Ieșire).1. Modulele de Generare (4 Canale)Fiecare dintre cele patru module (identificate de etichetele de deasupra) are o funcție de Trigger/Sincronizare și de Divizare (Teiler):Trigger: Declanșează generarea unui impuls sau a unei secvențe.Synchr. (Sincronizare): Indicatori LED (roșu) care arată starea de sincronizare.Teiler (Divizor): Un display digital cu 2 cifre și un selector, care probabil setează un factor de divizare a frecvenței de intrare (de exemplu, împarte un semnal de ceas la 10, 100, etc.).Dauer ($\mathbf{\sim / \triangle}$): Comutatoare pentru a seta tipul sau durata (Dauer) impulsului generat (posibil formă sinusoidală/triunghiulară).Zeit (Timp): Butoane rotative de precizie pentru a regla durata impulsului sau intervalul de timp (e.g., $0.01 - 0.2\ s$ și $0.1 - 2\ s$).U-10 V / Offset: Control pentru nivelul de tensiune sau offset-ul de curent continuu al impulsului de ieșire.Ausg. (Ieșire): O bornă pentru ieșirea impulsului generat de acel modul.2. Steuergerät Ausgang (Secțiunea de Ieșire)Această secțiune centralizează ieșirile și conexiunile principale:Trigger / Ausgang: Borne BNC pentru semnalele de declanșare (intrare) și ieșirile principale ale aparatului.Semnale de Ieșire: Borne BNC pentru diferite forme de undă sau semnale de sincronizare (simbolurile $\mathbf{\sim}$ și $\mathbf{\text{⊓}}$ sugerează ieșiri Sinusoidale și Pătrate/Impulsuri).
