Acest instrument este esențial în electronică și este utilizat pentru a genera diferite tipuri de semnale electrice (forme de undă) pe o gamă largă de frecvențe, necesare pentru testarea și depanarea circuitelor.

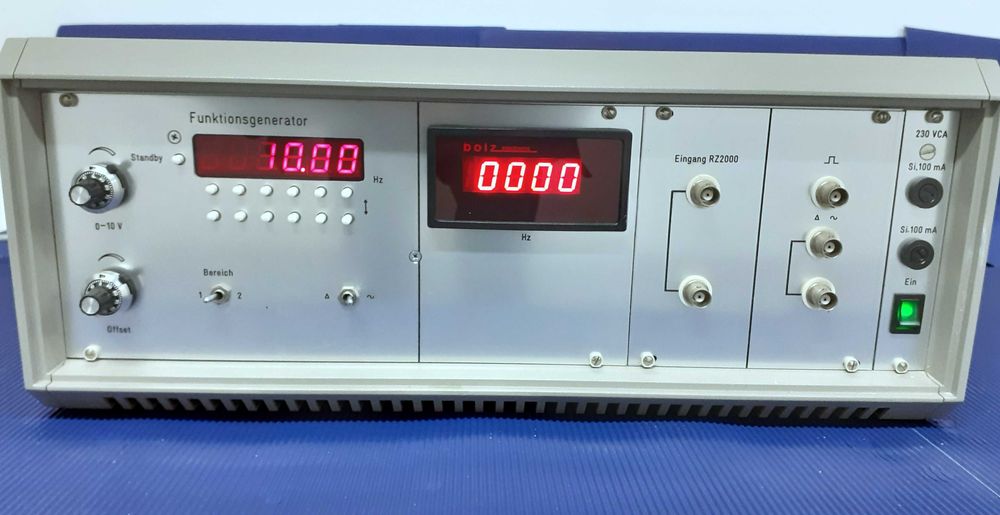

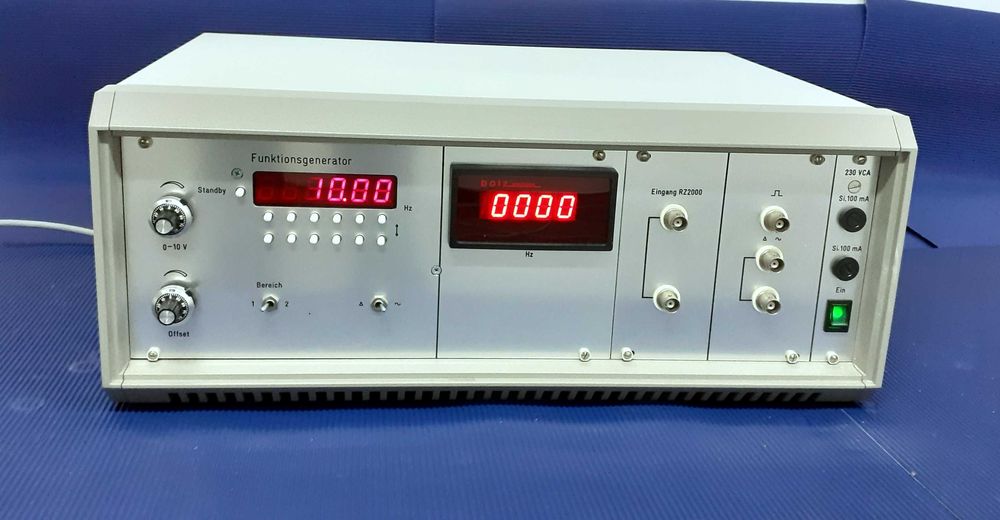

1. Secțiunea Generatorului de Funcții (Stânga)Această secțiune este dedicată generării semnalului principal.Display: Un afișaj LED roșu (arată 10.00) urmat de unitatea Hz (Hertz), care indică frecvența de ieșire a semnalului.Standby: Buton rotativ pentru a ajusta fin frecvența (sau amplitudinea), posibil cu o funcție de Standby (Pauză/Oprire Ieșire).0-10 V / Offset: Buton rotativ pentru a regla componenta de curent continuu (DC offset) a semnalului, deplasând forma de undă în sus sau în jos.Bereich (Domeniu): Comutatoare (1 și 2) care selectează gama de frecvențe (de exemplu, 1 Hz - 100 Hz, 100 Hz - 10 kHz etc.), modificând astfel ordinul de mărime al frecvenței afișate.Comenzi: Comenzi cu LED-uri punctiforme care indică, probabil, multiplicatorul de frecvență (x1, x10, x100 etc.) sau alte setări interne.2. Secțiunea Măsurare/Frecvență (Centru)Display: Un al doilea afișaj LED roșu (arată 0000) cu unitatea Hz, care, cel mai probabil, este un frecvențmetru încorporat. Acesta poate măsura fie frecvența internă setată, fie frecvența unui semnal extern.3. Secțiunea Intrări/Ieșiri (Dreapta)Eingang RZ2000 (Intrare): O intrare BNC, probabil pentru a conecta un semnal extern pentru măsurare (dacă display-ul central este un frecvențmetru) sau pentru a modula generatorul (de exemplu, modulare în frecvență, FM).Ieșiri Semnal:Două borne BNC etichetate cu simboluri pentru unda pătrată ($\mathbf{\text{⊓}}$) și unda triunghiulară/sinusoidală ($\mathbf{\sim / \triangle}$). Un generator de funcții produce de obicei forme de undă sinusoidale ($\sim$), pătrate ($\text{⊓}$) și triunghiulare ($\triangle$).Comutatoarele de deasupra bornelor BNC permit selectarea tipului de formă de undă care iese prin borna respectivă (de exemplu, un comutator ar putea alege între undă sinusoidală și undă triunghiulară).
