Tehnologia de tăiere a laserului prin fibră optică

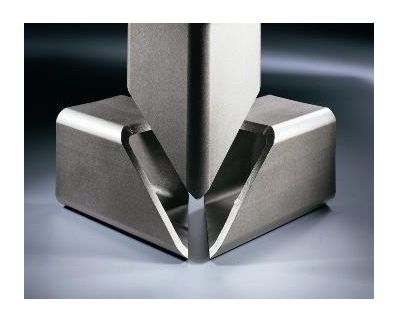

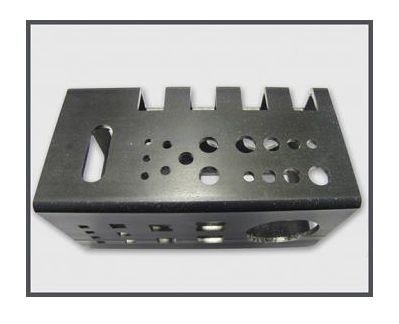

Fiber laserele sunt cele mai recente tehnologii și sunt foarte potrivite pentru tăierea mai multor tipuri de metale, inclusiv oțel moale, oțel inoxidabil, aluminiu, alamă, cupru și titan. Raycus Laser Systems sunt utilizate ca standard pentru toate tăietoarele cu fiber laser Mantech cu opțiunea de surse laser Nlight.
Aceste unități ultra-fiabile au o durată estimată de viață de 100.000 de ore lucrătoare.

Specificații:
Toate mașinile sunt dotate cu carcase complete.
Drivere Japoneză Yaskawa / Fuji & cremalieră / pinion elicoidal Taiwan TST KH.

Opțiune de auto-focalizare.

Sistem cu Constant Beam Parameter Product (BPP) în toată gama de putere a laserului, permițând lungimi focale lungi si precizie mare.

Costuri mici de operare

- Economie de energie de până la 70% față de CO2
- Fără oglinzi interne
- Cicluri lungi de întreținere
- Timp scurt de pornire

Echipament Standard

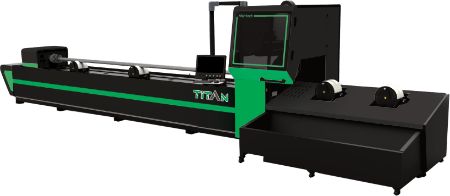

Model Utilaj XTC T60016 (60160mm)
Laser Raycus 1000W cu opțiuni până la 2.2Kw
Cap de tăiere Raytools (Elveția)
Servo Motor și Drivere Yaskawa - Japonia
2 rotatovi 1.8 Kw
Axa X 850W
Axa Z 400W
Lungime 6m, opțiune de 8m

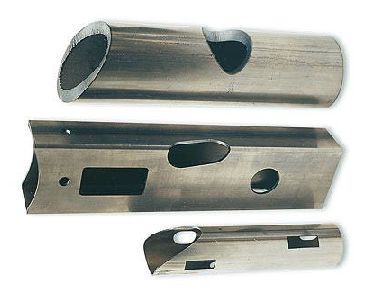

Diametru de la 20mm la 160mm
Ghidaj Liniar - HIWIN/PMI (Taiwan)
Cremalieră și Pinion - Atlanta (Germania)
Reductor - Shimpo (Japonia)

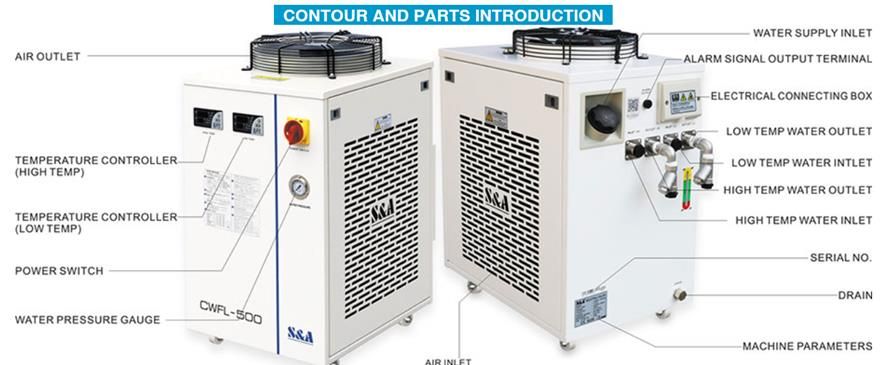

Răcire Apă - Doluyo 1P/1.2P – Două Temperaturi, Control Dual
Control CNC - BOCHU
Software - Cyptube Laser Cutting Control System
Încărcare Suprafață de lucru glisantă standard pentru încărcare și descărcare ușoară a tablelor mari și grele.
Alimentare Trifazic AC 380-400V 50 HZ

Consumabile incluse în pachet:
8 bucăți duze (single duză oxigen) ( Double duză nitrogen & aer) (diametru diferit)
8 bucăți lentile protectoare
1 bucată lentilă focus
1 bucată inel ceramic

Capacitate Taiere *

Materialul / 1000W / Gaz Auxiliar
Oțel Carbon ≤ 10mm max. Oxigen
Oțel Inoxidabil ≤ 5mm Nitrogen
Aliaje Aluminu ≤ 3mm max. Oxigen
Alamă ≤ 1.5mm Oxigen
Cupru ≤ 1mm max. Oxigen

(*) Capacitățile sunt variabile, care depind de proprietățile materialului, de setările optime și mediul optim al utilajului/laserului. Pentru tăierea ambelor tipuri de oțel se recomandă să scădeți 1 mm din capacitate.

Sursă Laser Raycus

Lumina fiber laser este creată din baterii de diode. Fasciculul este direcționat și amplificat prin cablu de fibră optică similar cu cel utilizat pentru transferul de date. Fasciculul amplificat, la ieșirea din cablul de fibră, este colimat sau îndreptat și apoi concentrat de o lentilă asupra materialului de tăiat.

A. Calitate excelentă a fascicului laser, constant BPP în toate gamele de puteri ale laserului, astfel încât fasciculul poate să aibă o lățime extrem de mică în ciuda distanței focale lungi.

B. Eficiența conversiei electro-optice a alimentării cu laser este cu 25% mai eficient decât lasere CO2, prin urmare, consumul de energie electrică este redus drastic.

C. Laserul este transmis prin cabluri cu fibră optică, aproape fără pierdere de energie în timpul transmisiei spre capul de tăiere.

D. Design modular, permite asamblarea ușoară și alinierea fasciculului este minimă datorită transferului de fibră optică (fără oglinzi). În plus, sistemele de traversare auto lubrifiate reduc la minimum procedurile de întreținere.

E. Durata de viață a sursei laser este de aproximativ 100.000 ore.

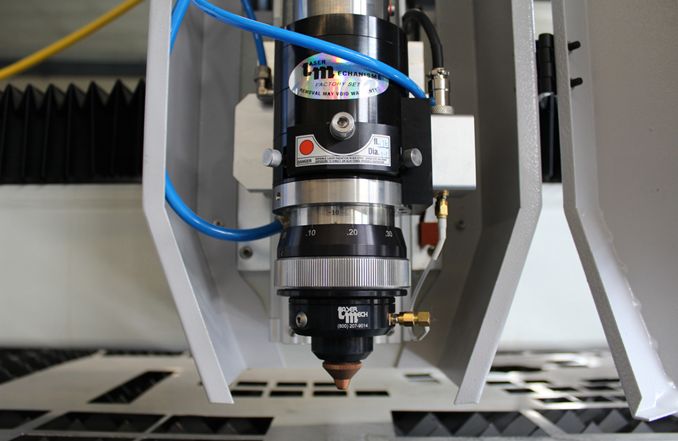

Cap de Tăiere Raytools Laser

Capul de tăiere Raytools cu senzor de înălțime capacitativ fără contact de înaltă performanță este utilizat și este proiectat să reziste la presiuni ridicate de "asistență la gaz".
Sistemul schimbat de cartușe pentru lentile face schimbarea lentilelor rapidă și simplă pentru diferite materiale sau aplicații.

A. Viteză mare de tăiere cu cea mai bună calitate a tăierii

B. Schimbare rapidă între trei distanțe focale fără a schimba TCP-ul (Tool Center Point)

C. Geamul de protecție (lentilă) poate fi înlocuită ca o componentă consumabilă, pentru a prelungi durata de viață a lentilei de focalizare.

Sistem de Control BOCHU-CYPCUT

A. Putere automată control CNC cu I / O integrat

B. Fiecare sistem PA CNC este echipat cu interfața HMI (Human Machine Interface). Cu acest PA HMI bazat pe browser (navigator) toate funcțiile de control importante sunt ușor de găsit, astfel încât timpul de instruire a operatorilor este minimizat.

C. Sistemele CNC cu PA sunt echipate cu procesoare de mare viteză pentru a realiza o "viteză de tranzitare a blocurilor de date" extrem de rapidă. Contururile foarte precise, cu blocuri NC foarte mici, pot fi procesate fără pierderi de viteză, prin urmare, mașina atinge întotdeauna cea mai mare productivitate.
