Comenzile de minim 200 lei beneficiaza de transport gratuit prin curier sau posta (max. 1 kg valabil doar pt persoane fizice).
Produs nou testat, pret fara transport se poate expedia prin curier, sau posta.
Produsul nu este un dispozitiv gata de lucru ci un component si necesita dupa caz asamblare, reglare, instalare de catre o persoana specializata.
Utilizarea incorecta poate duce la distrugerea iremediabila a produsului !

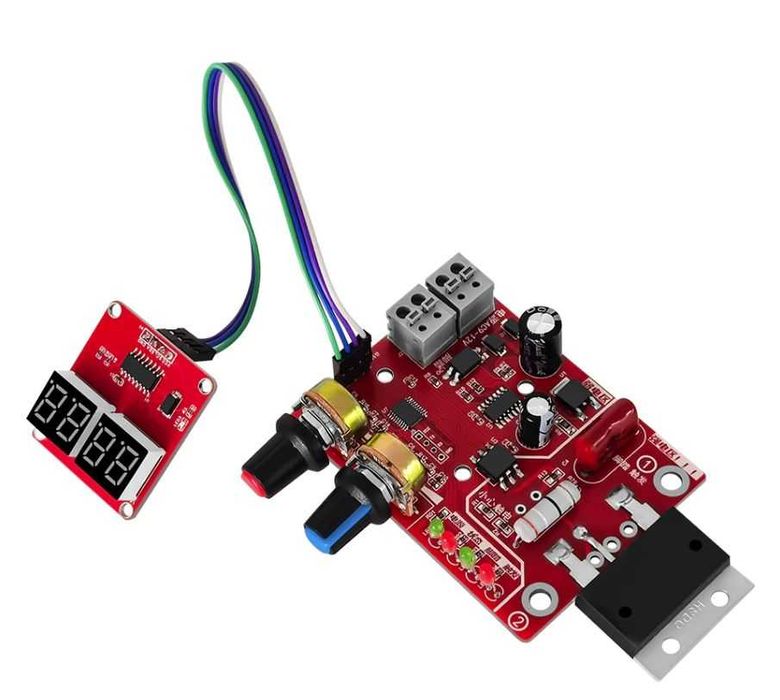

Modulul contine triac de 100 amperi si se foloseste la construirea unui aparat de sudura in puncte DIY.

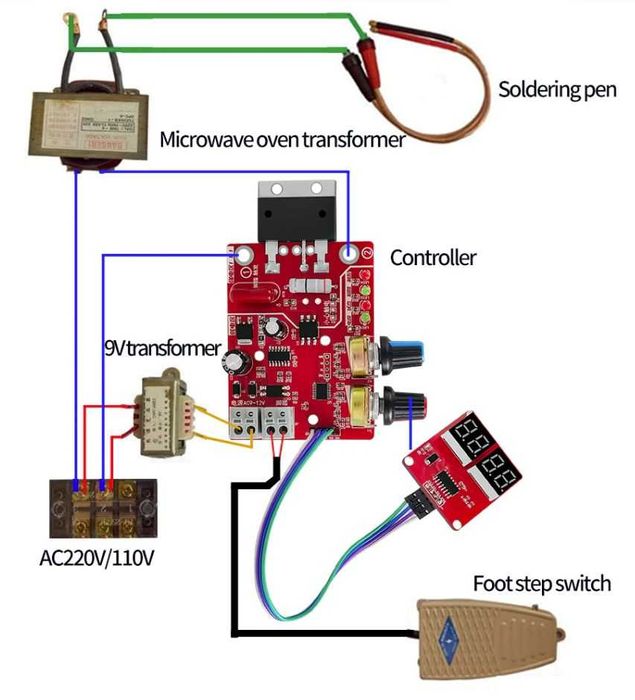

Necesita ca elemente auxiliare un transformator de tensiune alternativa 9 - 12 Vca pentru alimentarea modulului, contact de actionare tip pedala sau microswich, transformator de putere bobinat corespunzator in secundar, radiator pentru tiristorul de putere si varfuri de sudura cu cabluri.
Montarea, punerea in functiune si utilizarea necesita cunostinte de electronica.
Conectarea la 220 V se face doar prin borna marcata "1" pe cablaj iar iesirea catre transformator prin borna "2" in caz contrar montajul poate fi deteriorat.
Modulele sunt testate inainte de expediere, nerespectarea regulilor de montaj duce la pierderea garantiei.

Modulul regleaza puterea si timpul impulsului de sudura.
Pentru realizarea aparatului de sudura este necesar un transformator de cuptor cu
microunde (sau alt transformator cu parametrii similari) pe care va trebui sa il rebobinati in secundar
corespunzator curentului de sudura dorit.

Acesta controleaza timpul si curentul de sudura prin defazare SCR.
Timpul si curentul de sudura sunt reglati din cei doi potentiometrii si sunt afisati pe display-ul digital.
Declansarea sudurii comandata prin pinii dedicati (inchiderea circuitului) unde poate fi atasata o pedala mecanica
cu 2 fire sau microcontact.
Modulul foloseste un microcontroler STM8.
Pe placa sunt prezente LED-uri ce indica alimentarea, statusul, pedala si functionarea.

Specificatii:

Curent: 100A, Tiristor - necesita radiator
Tensiune alimentare: Transformator 9-12VAC
Microcontroler: STM8
Triac: BTA100-800B
Timp: reglabil, 1-50 unitati ciclu (1 ciclu egal cu 20ms)
Curent: reglabil, 30-99%

Continut:

1x Placa de control
1x Placa afisaj cu display
1x Set 4 fire cu conector
