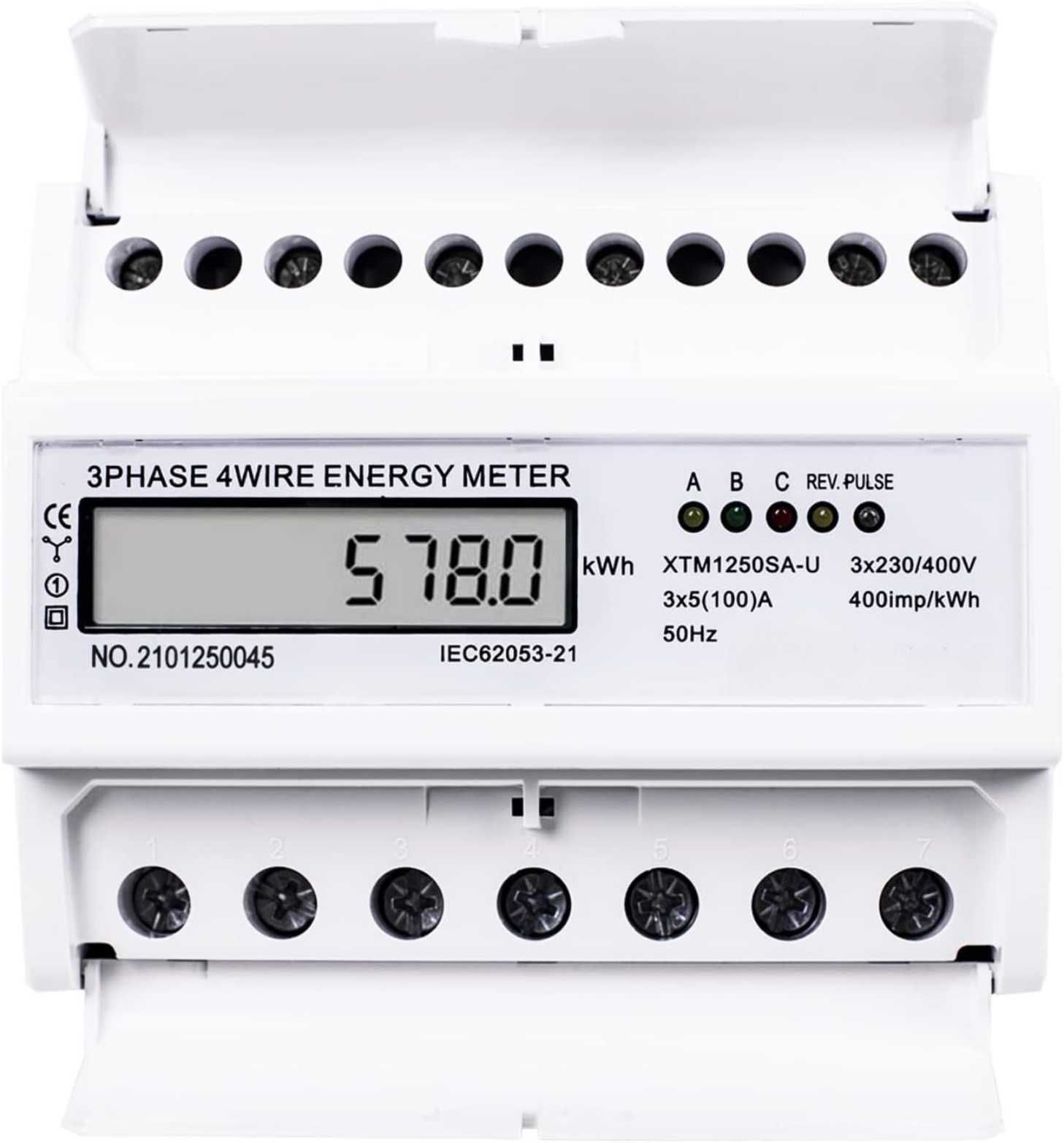

Contor de energie trifazic pentru efectuarea de afisare in unitati metrice (kWh), el estefolosit pentru masurarea directa a puterii active in sistem cu trei faze.
Indicator de alimentare: Cand cei trei indicatori LED A, B si C sunt aprinsi, inseamna ca alimentarea trifazata este normala. Indicatorul de pierdere de tensiune corespunzator se aprinde atunci cand o tensiune de faza se pierde.

Afisaj puls: cand indicatorul de puls se aprinde, inseamna ca este detectat pulsul de alimentare (daca exista un semnal de esantionare, indicatorul de puls se aprinde timp de aproximativ 80ms).

Specificatii:

Tensiune nominala: 230 V / 400 V AC (3 ~).

Tensiune de functionare: 161 V / 279 V - 300 V / 520 V AC (3 ~).

Standard international: IEC 62053-21

Clasa de acuratete: 1: 1.

Nivel de protectie: IP51: IP51.

Tensiune AC: 2 kV timp de 1 minut

Rezistenta la tensiunea de soc: 6KV - forma de unda 1,2µS.

Curent de baza (Ib): 5A.

Curent nominal maxim: (Imax) 100 A.

Intervalul curentului de functionare: 0,25 A - 100 A.

Rezistenta la supracurent: 1800 A pentru 0,01 s

Gama de frecvente de functionare: 50 / 60 Hz.

Rata de iesire a impulsurilor la distanta (SO-LED) 10 impulsuri pe kWh.

Puterea de iesire a impulsurilor (pinii 7 si 8) 320 impulsuri pe kWh.

Rata de iesire a impulsurilor la distanta (pinii 15 si 16).

Modul de afisare a datelor: 6 + 1 cifre (999999.1 kWh)

Dimensiuni: 100 x 123 x 65 mm (H x L x P)
