Acest releu l-am conceput pentru utilizarea la maximum a energiei date de panourile solare dintr-un sistem Off-Grid fara sa ciclez bateriile sau sa iau energia din retea.
Totodata realizeaza si o protectie la incarcari-descarcari repetate din timpul zilelor cu soare acoperit de nori trecatori, prin aceasta marind durata de viata a lor.

Atunci cand cerul este acoperit partial de nori puterea oferita de panourile fotovoltaice variaza foarte mult. In astfel de situatii, cand soarele straluceste, o parte din energie este oferita consumatorilor iar surplusul se duce in acumulatori. Cand acestia sunt incarcati la maxim surplusul de energie o acumulez sub forma calorica incalzind apa dintr-un boiler electric.
Dar cand norii acopera soarele si energia data de panouri este insuficienta pentru a acoperi tot consumul, acest releu imi decupleza boilerul si il reconecteaza cand soarele straluceste din nou. Astfel se evita descarcarea acumulatorilor pentru a asigura incalzirea apei din boiler si ulterior incarcarea la reaparitia soarelui.
Astfel se realizeaza atat prelungirea duratei de viata a acumulatorilor dar si blocarea preluarii din reteaua electrica a energiei electrice cu costurile aferente.

Acest releu se intercaleaza intre priza electrica si consumatorul de comandat ( boiler ) si poate fi montat atat pe perete cat si pe un suport orizontal.

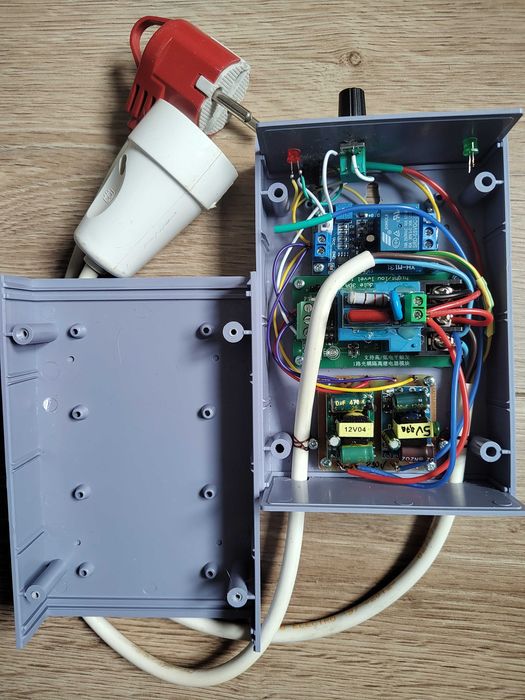

In principiu acest aparat este compus dintr-un releu fotoelectric ce comanda un releu de forta prin optocuplor.
Contactele releului de forta suporta curenti de 30 A la tensiunea de retea ( 230 V c.a. ). Pentru protectia suplimentara a acestor contacte s-a montat in paralel cu acestea un circuit de stingerea arcului electric.
Potentiometrul de fata frontala comanda actionarea releului la diverse intensitati ale luminii solare iar cele doua LED uri arata prezenta tensiunii la intrarea releului ( LED verde ) si respectiv la iesirea spre consumator ( LED rosu ).
Senzorul fotoelectric ( fotorezistenta ) se poate fixa pe un geam al casei in interior sau poate fi scos si fixat pe unul din peretii casei. Lungimea cablului oferit (dintre senzor si releu) este de 5 m dar acesta poate fi scurtat la lungimea dorita.

Releul poate fi folosit si pentru comanda altor consumatori de putere care permit intreruperi de energie cum ar fi: un calorifer electric, un panou radiant, incalzirea elecrica de sub pardoseala sau chiar o masina de spalat rufe/vase.
