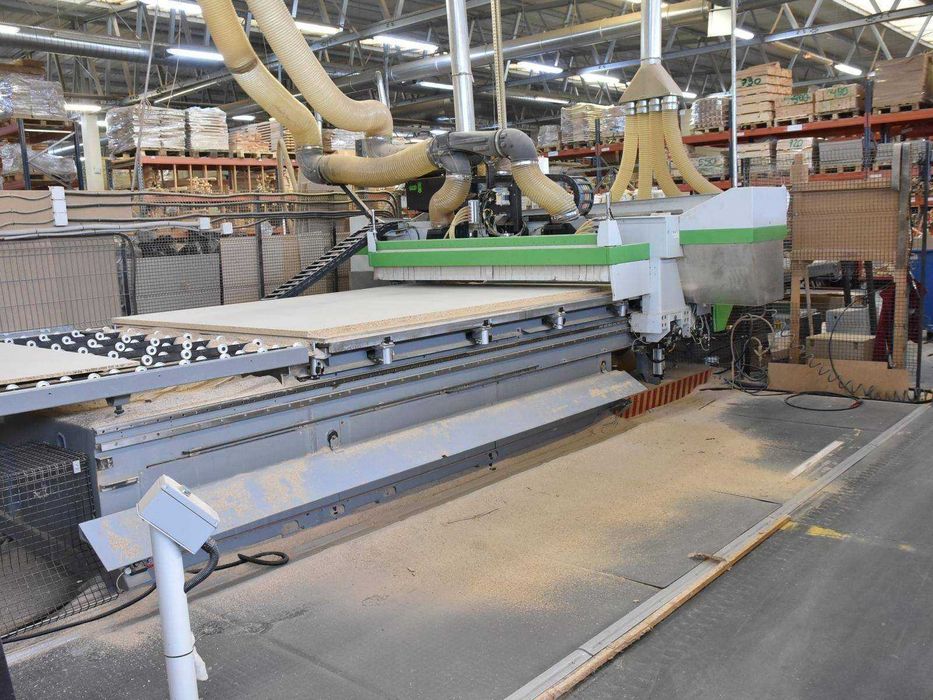

CENTRU DE PRELUCRARE CNC
Marcă: BIESSE
Model: ROVER A 2231G FT
An: 2013

Centru de prelucrare cu comandă numerică , complet cu sistem automat de încărcare și descărcare a panourilor (NESTING CELL)
SISTEM DE CONTROL
- Control numeric bazat pe PC
- Sistem de operare Windows
- Program avansat BIESSEWORKS
- BNest Software – Modul software pentru aplicații de procesare a imbricarii – Modul suplimentar pentru gestionarea funcționării simultane a unităților de lucru principale
- Tastatură cu telecomandă WLRED
CARACTERISTICI TEHNICE
- Tabel FT dimensiuni (X – Y): 3.100 mm – 2.205 mm
- pe axa Z cu braț de măturare: 120 mm
- Înălțimea stivei de panouri: 620 mm
- Distanță fixă între unitățile principale de lucru în Y: 1,035 mm
ZONA DE ASISTENȚĂ PENTRU PANEL
- Informații despre divizie nr. 2 zone de lucru și nr. 2 zone de blocare în X (pendular)
- Nr. 3 Aspiratoare 300 mc/h
UNITATE DE GĂURIRE
- Nr. 2 Capete de găurire BH 17 L complete din:
- Nr. 10 axe independente , patru găuri verticale (5 în X, 5 în Y)
- Nr. 3 axe independente cu ieșire dublă pentru găurire orizontală (2 în X, 1 în Y)
- Nr. 1 Lamă de ferăstrău cu diametrul de 120 mm în X
- Z suplimentar pentru capul de găurire, controlat de o axă Z independentă

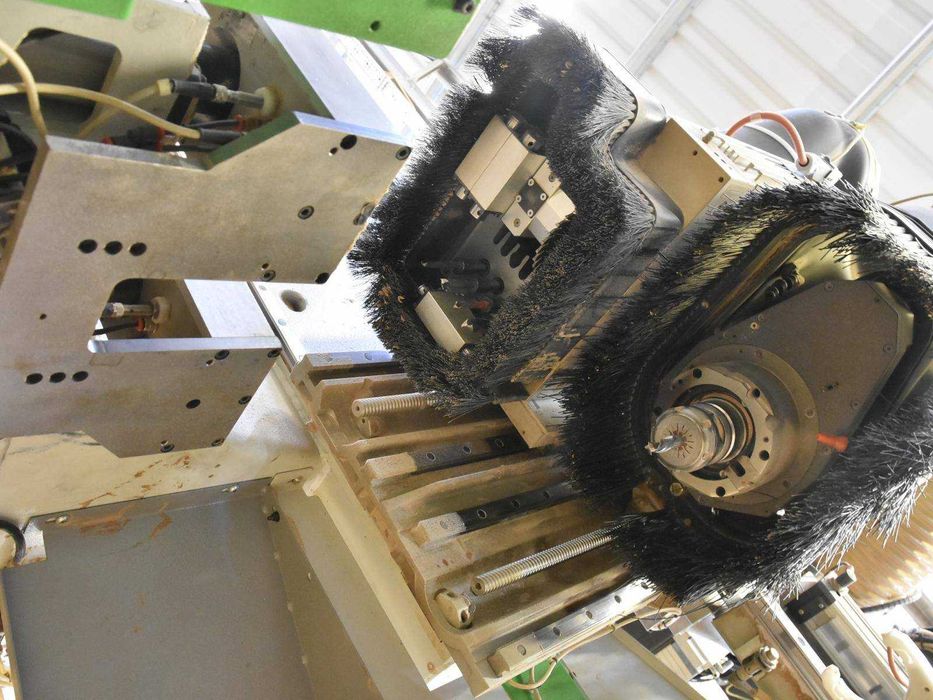

UNITATE DE FREZARE
- Nr. 2 electromandrine 13,2 kW (17,7 CP) cu sistem de amortizare HSK F63 răcite cu aer
- Nr. 2 Presetare pentru măsurarea lungimii sculei cu diametru de până la 130 mm
- schimbătoare de scule Revolver cu nr. 8 poziții , poziționate pe căruciorul axei Z

PREARANJAMENTE ȘI ACCESORII
- Sistem automat de lubrifiere

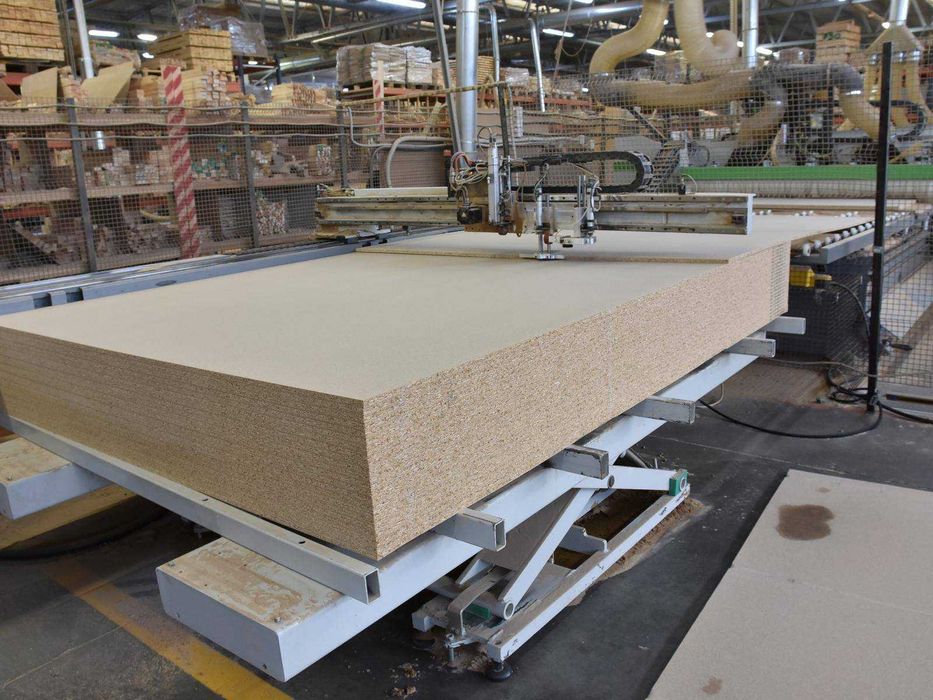

SISTEM AUTOMAT DE ÎNCĂRCARE ȘI DESCĂRCARE A PANOURILOR
- automat de încărcare și descărcare cu axă de poziționare NC (braț de măturare + ventuze de încărcare) , inclusiv :
- Stație de încărcare cu aliniere automată pe direcția X și Y
- automat de imprimare și aplicare a etichetelor adezive cu rotații de 0-90
- Sistem de încărcare cu cupe vidate
- Braț de măturare pentru descărcarea panourilor și curățarea panourilor
- de referință liniare pentru reținerea piesei în timpul ciclului de descărcare
- Senzori pentru detectarea opritoarelor inferioare
- verticală pneumatică a benzilor de siguranță
- Sistem de colectare a prafului pentru transportorul cu bandă de evacuare
REGLEMENTĂRI ȘI POȚIUNI DE SIGURANȚĂ
- Declarație CE de conformitate

CNC WORKING CENTER
Brand:BIESSE
Model: ROVER A 2231G FT
Year: 2013

Numerically controlled machining centre compete of automatic panel loading and unloading system ( NESTING CELL)
CONTROL SYSTEM
- Numerical control PC based
- Oerating system Windows
- Program Advanced BIESSEWORKS
- BNest Software – Software module for nesting process applications – Additional module for managing the simultaneous working of the main working unites
- Wlred remote keyboard
TEHNICAL FEATURES
- FT table dimensios ( X – Y) : 3.100 mm – 2.205 mm
- Z axis piece passage with Sweeping arm: 120 mm
- Height of the stack of panels: 620 mm
- Fixed centerdistance between the main working units in Y: 1.035 mmm
PANEL SUPPORT AREEA
- Division info nr. 2 working areas and nr. 2 locking zones in X ( pendular)
- Nr 3 Vacuum pimps 300 mc/h
DRILLING UNIT
- Nr. 2 Drilling heads BH 17 L complete of:
- Nr. 10 Independent spindles four vertical drilling ( 5 in X, 5 in Y)
- Nr. 3 Independent spindles with double outlet for horizontal drilling ( 2 in X, 1 in Y)
- Nr. 1 Saw blade diameter 120 mm in X
- Additional Z carriage for drilling head, controlled by an independent Z axis
MILLING UNIT
- Nr. 2 Electrospindles 13.2 kw ( 17.7 HP) with HSK F63 damping system air cooled
- Nr. 2 Presetter for the measurement of the tool length with diameter up to 130 mm
- Nr. 2 Revolver toolchangers with nr. 8 positions, positioned on the Z axis carriage

PREARRANGEMENTS AND ACCESSORIES
- Automatic lubrication system
AUTOMATIC PANEL LOADING AND UNLOADING SYSTEM
- Automatic Loading and Unloading system with NC positioning axis (Sweeping Arm + Loading Suction Cups) incliding:
- Loading station with automatic alignment along X and Y
- Automatic adhesive Label printing and application system with 0- 90 rotations
- Loading Vaccum cups system
- Sweeping Arm for panel unloading spoiboard cleaning
- Liniar reference stops for piece containment during unioading cycle
- Sensors for the detection of lowerend stops
- Pneumatic vertical movement of the safety strips

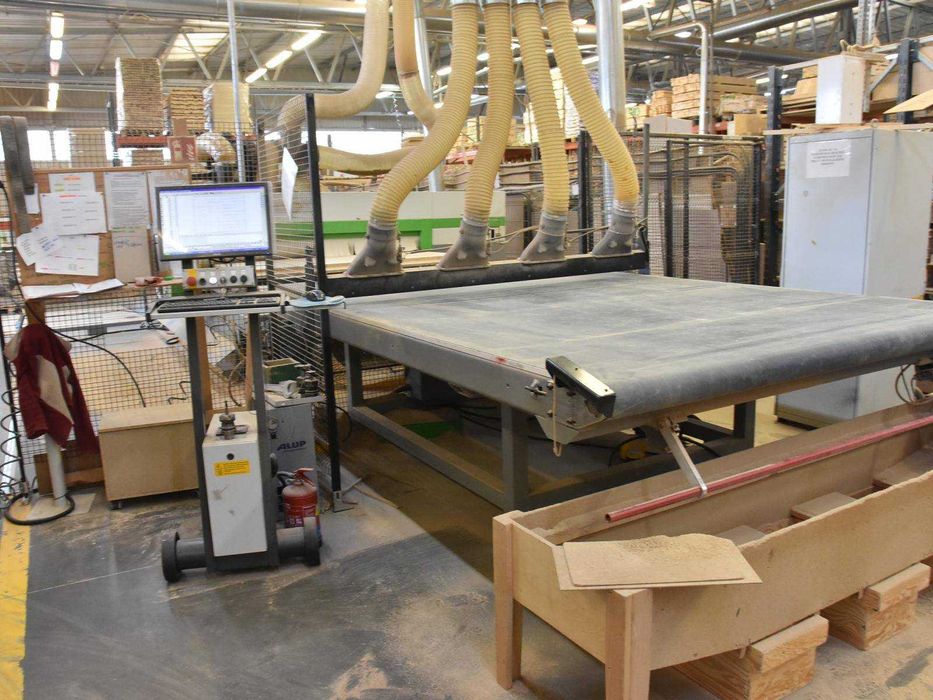

- Dust collection system for Outfeed belt conveyor
REGULATIONS AND POTIONALS FOR SAFETY
- EC Declaration of conformity
