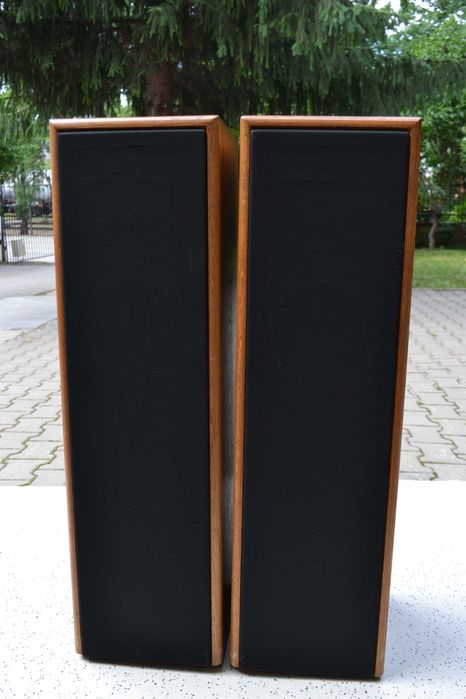

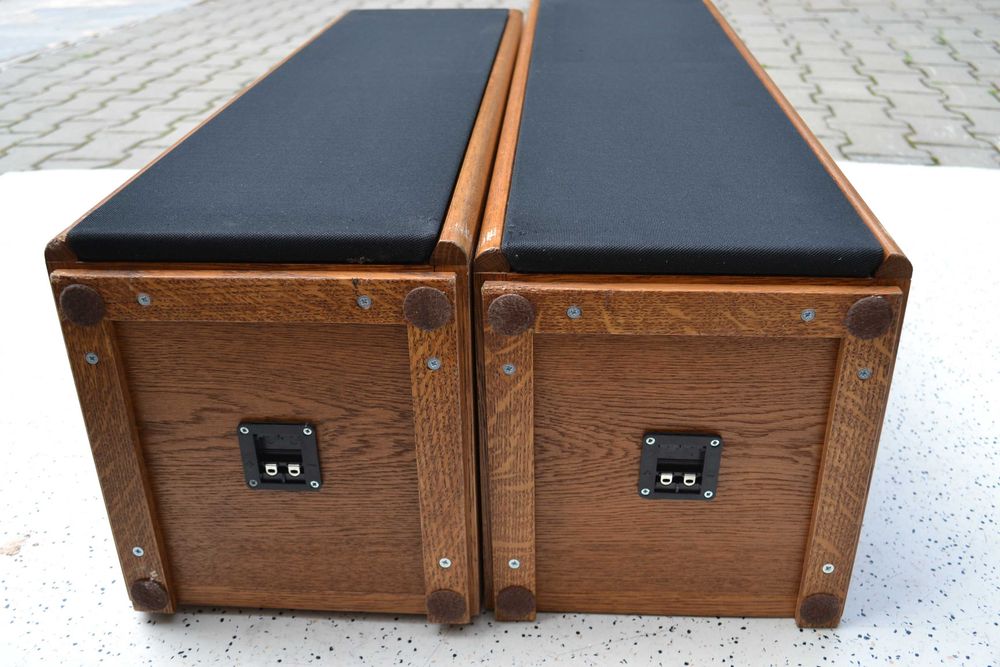

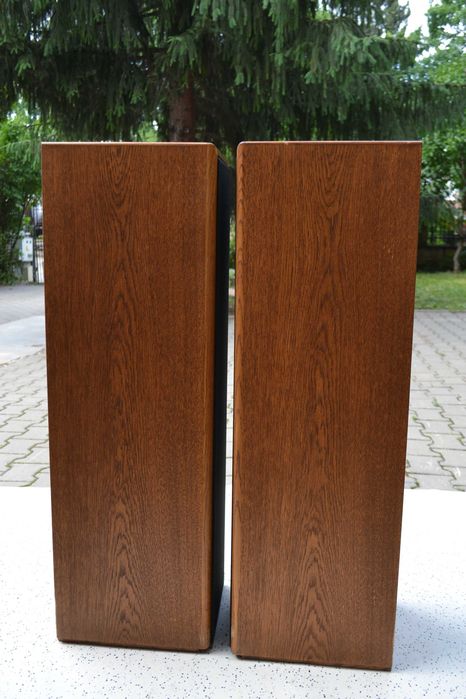

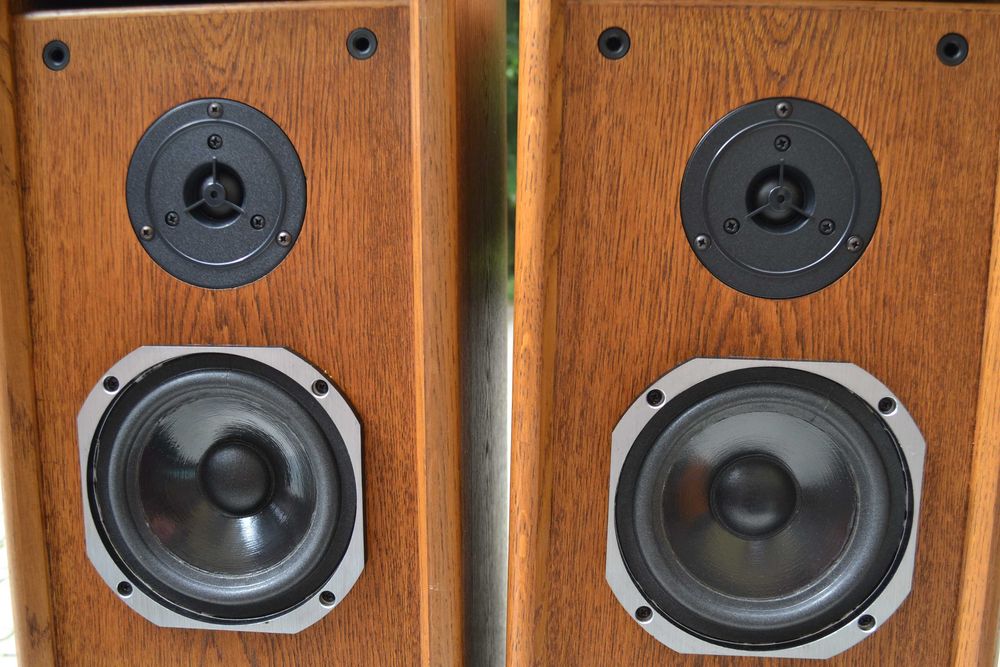

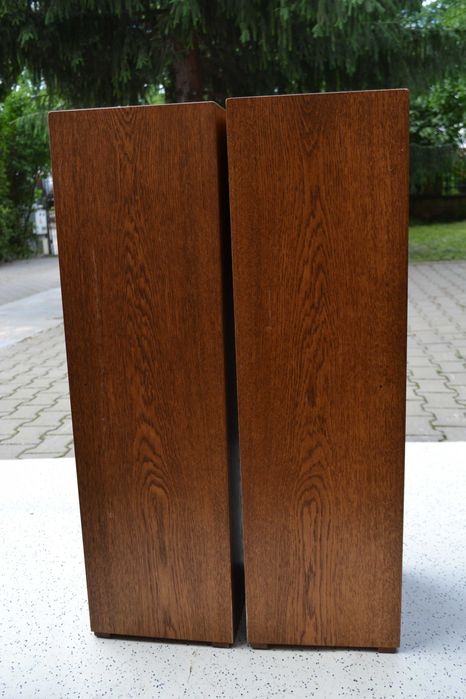

Boxe Isophon PSL 155 ALU : pe 2 cai, bass tip reflex, diametru bass de 16 cm, suspensii bass schimbate, impedanta 8 ohmi, 50W/80W, 90dB/W/m, tip coloana, cutii din lemn, stejar, plase de protectie negre, dimensiuni H=91 cm, L=26 cm, A=30cm, poze reale, lipsesc clemele de la mufele de conectare(vezi foto).

Country
Germany
Manufacturer / Brand
Isophon, E. Fritz & Co. GmbH.; Berlin
Year
1984 ??
Category
Loudspeaker, headphone or earphone
Radiomuseum.org ID
228841
Brand: Isophon
Schematics

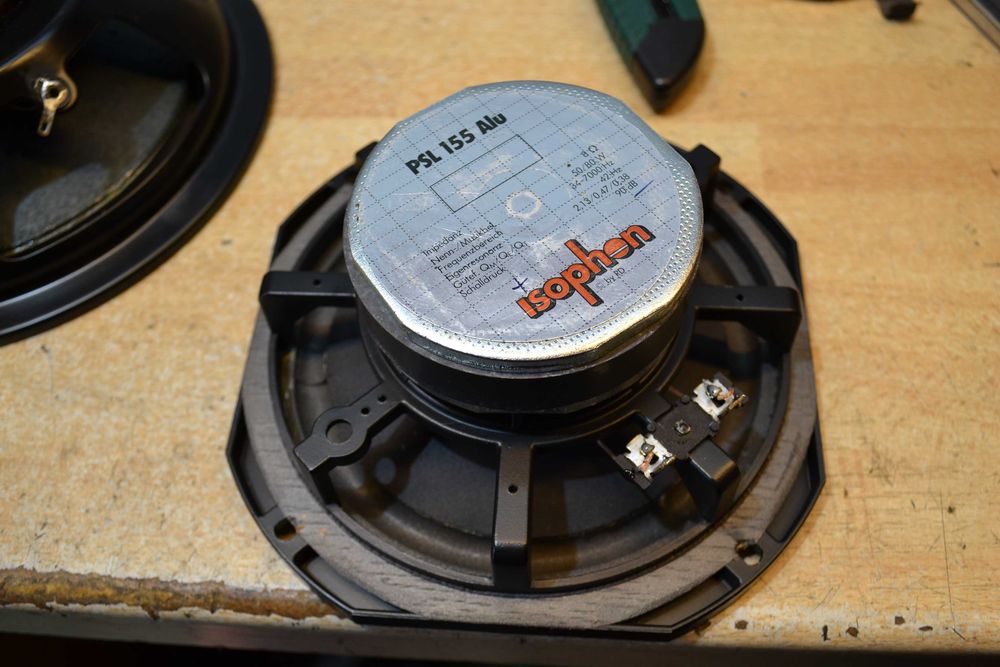

Isophon, E. Fritz & Tiefmittelton-Lautsprecher PSL 155 Alu (1)
PreviousNext
Click on the schematic thumbnail to request the schematic as a free document.

Technical Specifications

Wave bands
- without
Power type and voltage
No Power needed
Loudspeaker
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 15 cm = 5.9 inch
Material
Metal case
from Radiomuseum.org
Model: Tiefmittelton-Lautsprecher PSL 155 Alu - Isophon, E. Fritz & Co. GmbH.;
Shape
Chassis only or for «building in»
Dimensions (WHD)
160 x 160 x 70 mm / 6.3 x 6.3 x 2.8 inch
Notes
Der Lautsprecher PSL155 Alu erscheint ab 1984 im Prospekt und ist als TT für kleinere Boxen bis 25ltr. gedacht oder als Tiefmittelton-Lautsprecher für größere 4-Wege Boxen. Er ist Nachfolger des PSL155/60 mit den gleichen Abmessungen, jedoch geänderter Schwing-spulen/ Magnet-Geometrie. Hierdurch weist die Alu-Version die Werte 50/ 80 Watt (Sinus/ Musik) auf - im Vergleich zu 40/ 60 Watt seines Vorgängers. Beide Typen waren wahlweise in 4/ 8 Ohm erhältlich.

Der Lautsprecher wird noch als PSL155 Alu OEM produziert (Stand Dez. 2012) und kostet aktuell 179 €, mechanische Daten sind identisch. Bei den Thiele-Small-Parametern gibt es leichte Unterschiede zu den Katalogangaben 1984.

Die technischen Angaben mit dem Schalldruckverlauf sind unter "Schaltplan" hinterlegt.

Net weight (2.2 lb = 1 kg)
difuzor de 2.3 kg / 5 lb 1.1 oz (5.066 lb)
Price in first year of sale
179.00 €
Mentioned in
-- Original prospect or advert (Isophon Prospekt/ Unterlagen)
Author
Model page created by Eberhard Fuchs. See "Data change" for further contributors.
