Descrierea produsului:

Acest produs este fabricat în întregime din materii prime electronice de import, clasa A. Controlerul principal dispune de funcții de protecție împotriva supraîncărcării, descărcării excesive, supracurentului și scurtcircuitului. Este destinat celulelor de baterii litiu de 3,7V și 3,2V, utilizând un circuit integrat de protecție și tranzistori MOS de înaltă calitate pe substrat FR-4, ceea ce îl face ușor și potrivit pentru diverse aplicații. Clienții pot alege placa de protecție corespunzătoare în funcție de echipamentul propriu.

Caracteristicile produsului:

Placa de protecție este destinată bateriilor litiu-ion cu 5 celule în serie, în principal pentru scule electrice. Utilizează un circuit integrat proiectat special pentru configurații 5S, care monitorizează în timp real tensiunea, curentul de încărcare/descărcare și temperatura ambiantă a fiecărei celule. Oferă protecție stabilă la supraîncărcare, descărcare excesivă și scurtcircuit. Consumul propriu este redus — aproximativ 25 µA în funcționare și 6 µA în standby. Alegerea plăcii de protecție potrivite și utilizarea corectă a acesteia sunt esențiale pentru prelungirea duratei de viață a bateriei.

Parametrii produsului:

Tensiune de funcționare: 18V
Curent de încărcare: 1–3A
Curent de descărcare: 10A (reglabil) — protecție la descărcare excesivă
Curent de protecție: 35 ± 10A
Dimensiuni placă de protecție: 46 × 40 × 3,6 mm (lungime, lățime, grosime)
Tensiune de încărcare: 21–24V
Baterii compatibile: litiu-fier-fosfat, litiu-oxid de mangan, litiu-oxid de cobalt, baterii ternare etc.
Domeniu de aplicare: scule electrice de 21V cu 5 celule în serie, șurubelnițe, bormasini cu acumulator, plăci de protecție speciale pentru baterii litiu etc.

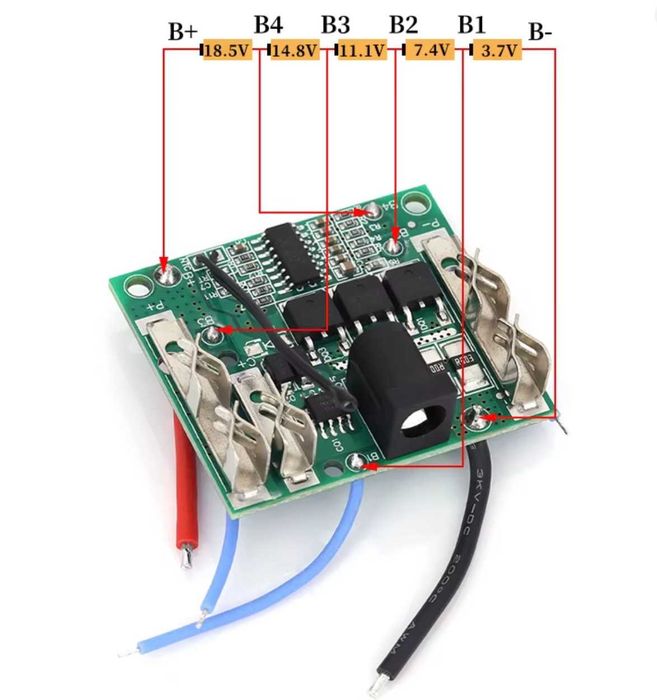

Notă 1: Respectați cu strictețe schema de cablare pentru 0V (B-), 3,7V (B1), 7,4V (B2), 11,1V (B3), 14,8V (B4), 18V (B+) și nu scurtcircuitați intenționat!

Notă 2: După conectarea cablului, este necesar să încărcați dispozitivul mai întâi, înainte ca acesta să furnizeze energie la ieșire.

Notă 3: Când conectați 5 grupuri de baterii în serie, asigurați-vă că tensiunea fiecărui grup este identică. Dacă nu sunt la același nivel, încărcați complet fiecare grup separat înainte de a le folosi în serie. În timpul testului de descărcare, grupul cu scăderea cea mai rapidă a tensiunii este cel cu bateria defectă.
