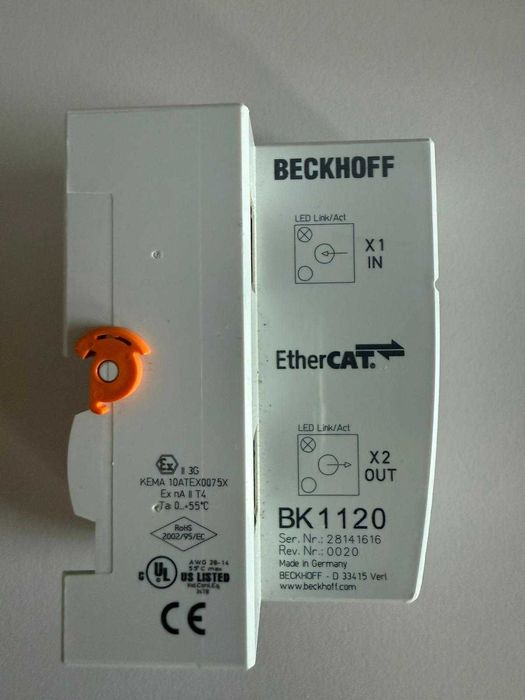

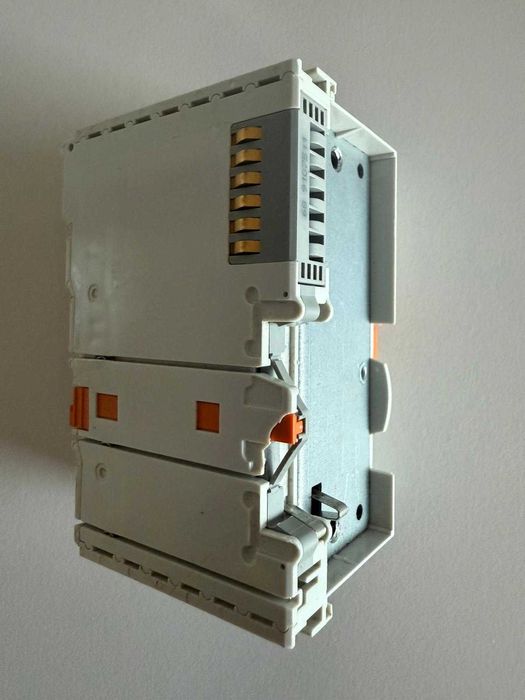

Cuplorul BK1120 EtherCAT este legătura dintre protocolul EtherCAT la nivel de fieldbus și terminalele de bus. Cuplorul convertește telegramele de trecere de la Ethernet 100BASE-TX la magistrala terminală internă, independentă de fieldbus. O stație constă dintr-un cuplor și până la 64 de terminale de magistrală plus un terminal de capăt de magistrală. Imaginea de proces a sistemului EtherCAT este atribuită automat. Prin intermediul extensiei K-Bus pot fi conectate până la 255 de terminale de magistrală.

Caracteristici speciale:

Tehnologie de conectare: 2 x mufă RJ45
Lungimi de conectare: până la 100 m
conectează protocolul EtherCAT cu terminalele de magistrală

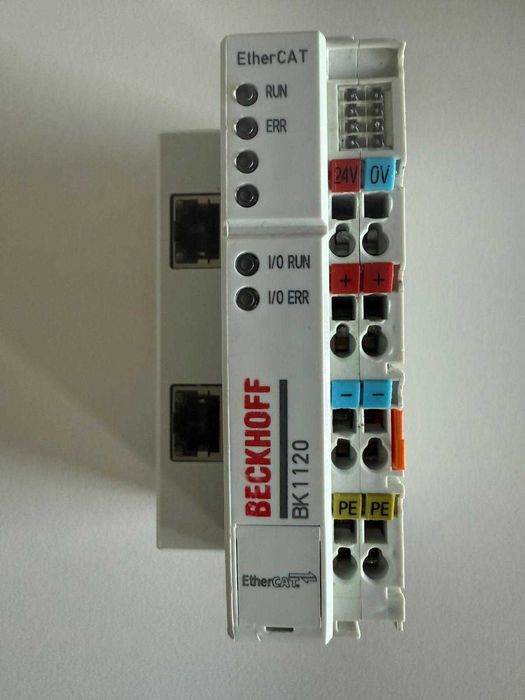

BK1120 are două prize RJ45. Interfața Ethernet superioară este utilizată pentru conectarea cuplorului la rețea; priza inferioară servește pentru conectarea opțională a altor dispozitive EtherCAT în același segment.

Alimentarea sistemului și a câmpului, fiecare de 24 V DC, este asigurată direct la cuplor. Terminalele de magistrală conectate sunt alimentate cu curentul necesar pentru comunicare de la tensiunea sistemului furnizată. Alimentarea de câmp este transmisă către componentele I/O individuale prin intermediul contactelor de alimentare cu până la 10 A. În rețeaua EtherCAT, cuplorul EK1120 poate fi instalat oriunde în secțiunea de transfer a semnalului Ethernet (100BASE-TX) - cu excepția direct la comutator. Cuplajele EK9000 și EK1000 sunt potrivite pentru utilizarea la comutator.

Starea produsului: Utilizat
