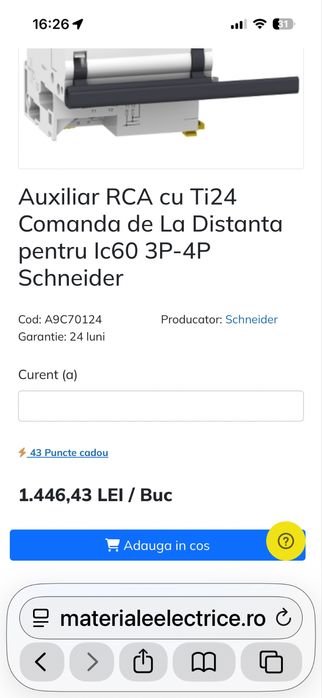

Auxiliar RCA cu Ti24 Comanda de La Distanta pentru Ic60 3P-4P Schneider
Cod: A9C70124

Gama de produse: Acti 9
Tip produs sau componenta: Auxiliar telecomandă
nume scurt al dispozitivului: RCA iC60
compozitie contacte de semnalizare: 1 OF contacte libere de potenţial
1 OF Ti24
1 SD Ti24
tensiune circuit de semnalizare: Contact fara tensiune 24...230 V 0.01…1 A c.a.
Ti24 24 V 100 mA c.c.
tip de control: Control de la distanta impuls şi menţinut 230 V c.a. 50/60 Hz
Control de la distanta menţinut Ti24 24 V c.c.
curent de intrare: 5 mA impuls
5 mA comandă meţtinută
5,5 mA tensiune foarte redusă menţinută
durata impulsului: >= 200 ms circuit de comanda
timp de raspuns: 500 ms
[Us] tensiune de alimentare nominala: 230 V c.a. 50/60 Hz
putere consumata in W: 1 W
[Ui] tensiunea nominala de izolatie: 400 V
[Uimp] tensiune nominala de tinere la impuls: 6 kV
valoare a setarii: Auto comandă de la distanţă autorizată
Off comandă de la distanţă inhibată
Mod 1 comandă centrală
Mod 3 comandă centrală şi suprascriere locală
Poziţia A reinchidere autorizată după declanşare
Poziţia B reinchidere inhibată după declanşare
semnalizare locala: Clipitor verde LED gata de funcţionare
Clipitor portocaliu LED neoperaţional
mod de montare: Fix
suport de montare: Sina DIN
pieptene bare de distributie pe categorii de compatibilitate: nu
Numar de pasi de 9mm pe rand: 7
inaltime: 93 mm
latime: 63 mm
adancime: 75,5 mm
greutate neta: 430 g
culoare: Alb
durabilitate electrica: 10000 cic
durabilitate mecanica: 10000 cic
prevedere pentru blocare cu lacat: Poate fi blocat cu lacat
lungimea de dezizolare a cablului: Sursa de alimentare: 10 mm for partea inferioara connection
Interior: 10 mm for partea inferioara connection
Ieşire: 8 mm for sus connection
Interfaţă Ti24: 10 mm for bornă connection
cuplu de strangere: Ieşire auxiliară: 0,7 N.m
Alimentare auxiliară: 1 N.m
Intrare auxiliară: 1 N.m
interfata fizica: Ti24
Compatibilitate gama: Acti9 (Acti9 iC60)
Acti9 (Acti9 iC65)
Acti9 iMDU voltage adaptor
Modicon PLC
compatibilitate produs: 3P or 4P iC60
3P or 4P iC65
iMDU
PLC
grad de protectie IP: IP20 conforming to SR EN 60529
IP40 (carcasa modulara) conforming to SR EN 60529
grad de poluare: 3 conformitate cu SR EN 60947
categorie de supratensiune: II
tropicalizare: 2
umiditate relativa: 93 % la 40 °C
temperatura ambietala pentru depozitare: -40…70 °C
temperatura ambientala de functionare: -25…60 °C
