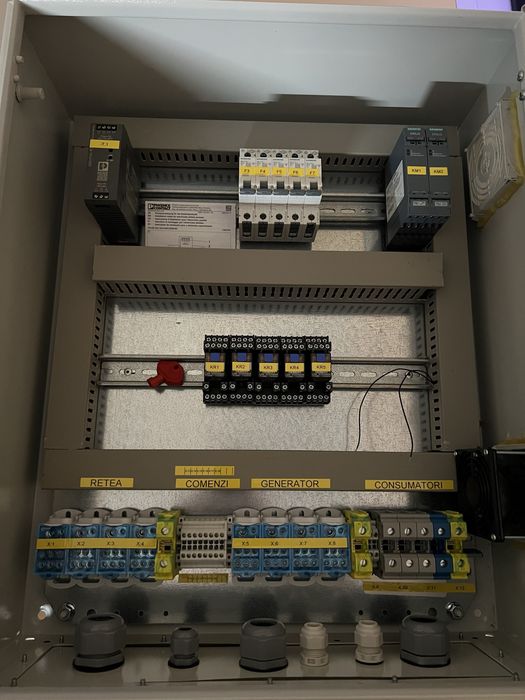

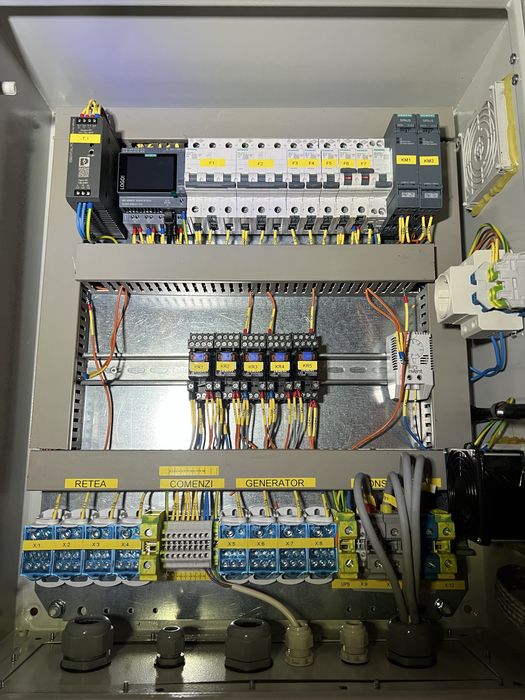

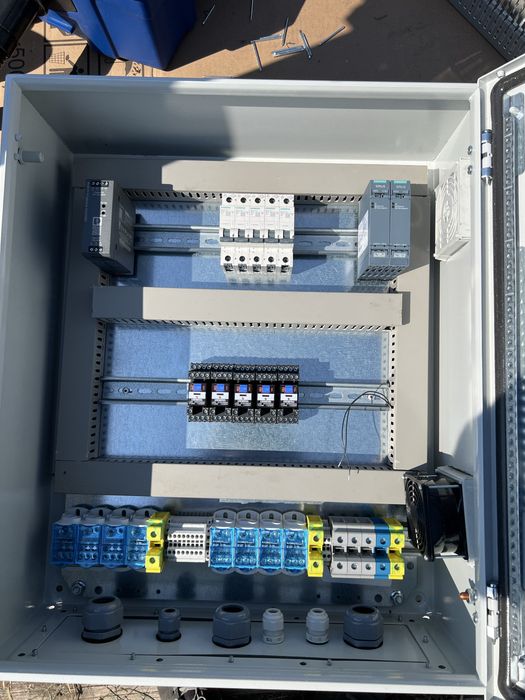

Realizez la comanda tablouri de automatizare ATS/AR (Retea – Generator) pentru comutarea automata intre reteaua electrica si generator.

Solutia este realizata cu PLC si HMI Siemens si este configurata in functie de instalatia beneficiarului.

Functii principale

• Comutare automata RETEA / GENERATOR
• Pornire automata a generatorului la disparitia retelei
• Revenire automata pe retea dupa restabilirea alimentarii
• Monitorizare trifazata a retelei
• Monitorizare trifazata a generatorului
• Functionare AUTO / 0 / MANUAL
• Comanda manuala RETEA / 0 / GENERATOR
• Interblocare electrica intre cele doua surse
• Prevenirea conectarii simultane a retelei si generatorului

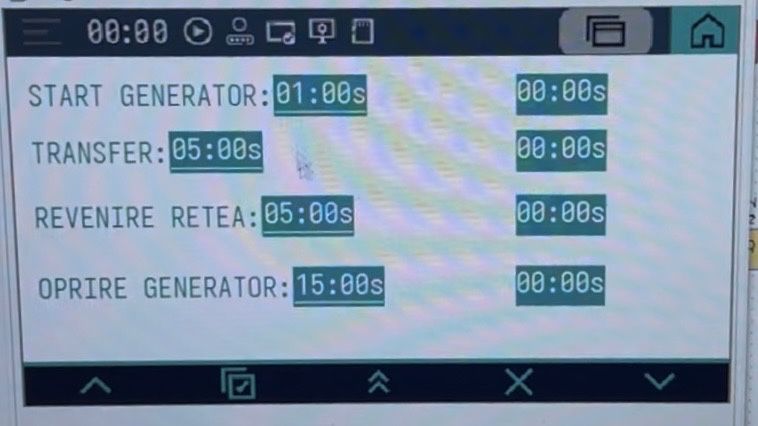

• Temporizari configurabile pentru pornire, transfer, revenirea retelei si oprirea generatorului
• Monitorizarea starii contactoarelor
• Semnalizare si diagnosticare

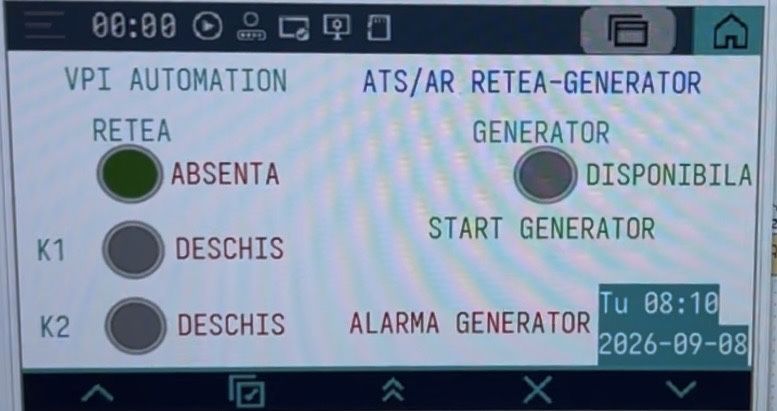

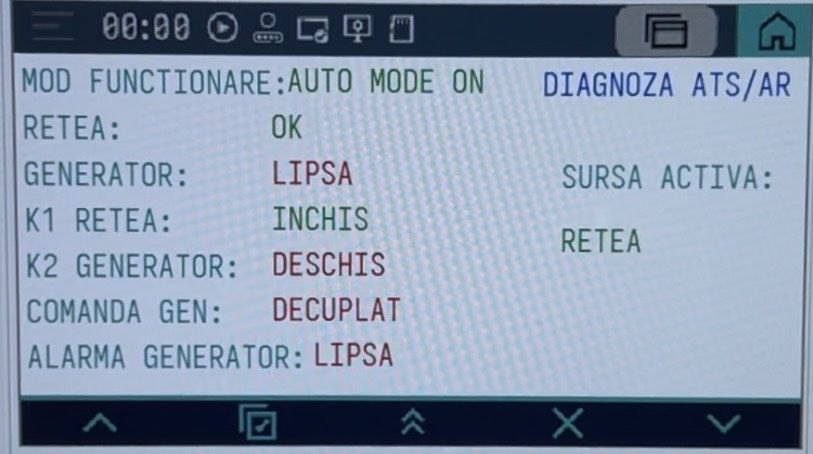

• Afisarea starii sistemului si a alarmelor pe HMI Siemens
• Programare si configurare PLC Siemens

IMPORTANT – Compatibilitatea cu generatorul

Pornirea automata este posibila numai daca generatorul este echipat cu sistem de pornire automata si dispune de functie AUTO / comanda externa de START.

Automatizarea ATS/AR nu transforma un generator cu pornire manuala in generator cu pornire automata.

Generatoarele cu pornire manuala, de exemplu cele cu sfoara sau fara intrare pentru comanda externa de START, nu pot fi pornite automat de aceasta solutie.

Compatibilitatea dintre generator si automatizarea ATS/AR se verifica inainte de realizarea tabloului.

Partea de forta

Partea de forta se dimensioneaza in functie de instalatia beneficiarului.

Contactoarele, protectiile si celelalte componente de forta se aleg in functie de:

• curentul instalatiei
• puterea generatorului
• protectia principala
• sectiunea cablurilor
• configuratia instalatiei existente

Caracteristici electrice

Tensiune de lucru standard: 400 VAC, retea trifazata + N.

Pentru alte tipuri de retea sau alte configuratii, solutia se analizeaza si se configureaza punctual, in functie de instalatia beneficiarului.

Realizare la comanda

Fiecare tablou este:

PROIECTAT → CABLAT → PROGRAMAT → TESTAT

de VPI Automation.

Configuratia finala se stabileste in functie de generator si instalatia existenta.

Pretul se stabilește în funcție de configurația instalației.

Partea de forta si echiparea cu contactoare se dimensioneaza si se oferteaza separat, in functie de necesarul instalatiei.

Pentru oferta

Pentru stabilirea configuratiei sunt necesare:

• Modelul generatorului
• Puterea generatorului
• Curentul / protectia principala a instalatiei
• Tipul retelei

Solutii pentru locuinte, spatii comerciale, ferme, pompe si aplicatii industriale.
