dB Meter WiFi V0.9
Manual de utilizare
Cuprins
Specificații tehnice
Utilizarea aparatului
Afișaj și măsurători
Pornirea și oprirea
Meniul dispozitivului
Utilizarea conexiunii Wi-Fi
Încărcarea
Configurare
Configurarea conexiunii Wi-Fi
Calibrarea aparatului
Accesarea meniului de calibrare
Calibrarea frecvenței și a nivelului presiunii acustice
1. Specificații tehnice
Domeniu de măsurare a nivelului sonor: 120–175 dB
Domeniu de măsurare a frecvenței: 10–120 Hz
Alimentare: acumulator tip 18650, 2600 mAh
Autonomie cu o încărcare: aproximativ 10 ore
Sistem de prindere: ventuză
Afișarea măsurătorilor: pe ecran sau prin Wi-Fi
Dimensiuni (fără ventuză): 93,9 × 51,6 × 28 mm
2. Utilizarea aparatului

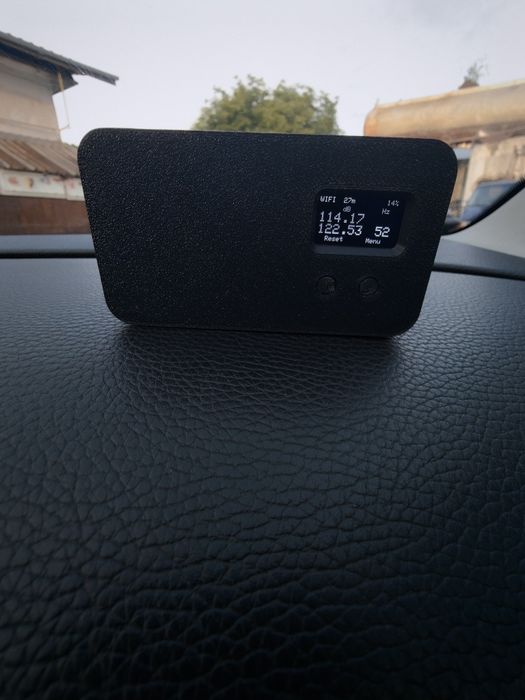

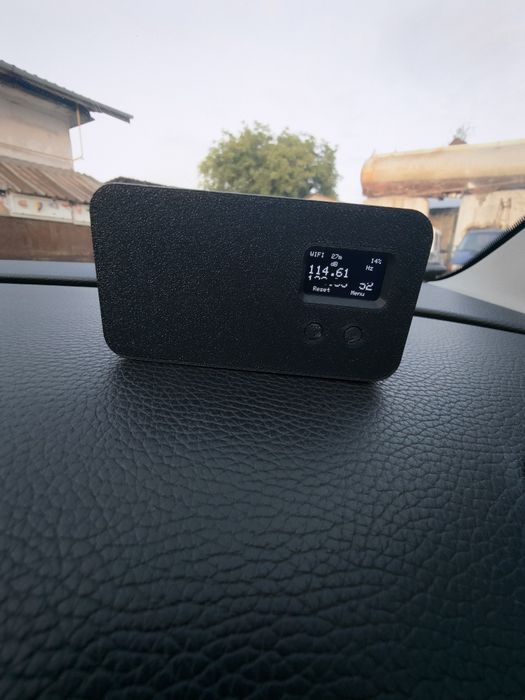

2.1 Afișaj și măsurători
După pornire, aparatul începe imediat efectuarea măsurătorilor.
În partea superioară a ecranului sunt afișate patru informații:
WiFi – indică faptul că modulul Wi-Fi este activ (în această versiune este permanent activ).
29m – timpul rămas până la oprirea automată, exprimat în minute. Acest timp poate fi prelungit folosind funcția „Adaugă timp” din meniu.
CHG – indică faptul că aparatul este în curs de încărcare.
41% – nivelul actual de încărcare al bateriei.
Sub aceste informații sunt afișate:
valoarea curentă măsurată;
frecvența măsurată;
valoarea maximă înregistrată.
În partea de jos a ecranului sunt afișate funcțiile celor două butoane:
Butonul stâng – Resetare: șterge valoarea maximă memorată.
Butonul drept – Meniu: deschide meniul dispozitivului.
2.2 Pornirea și oprirea
Dispozitivul pornește prin apăsarea butonului din stânga.
Acesta pornește automat și atunci când este conectat la încărcător.
Modalități de oprire
Selectarea opțiunii „Oprire” din meniu.
Menținerea apăsat a butonului din dreapta timp de 3 secunde.
Oprirea prin conexiunea Wi-Fi.
Oprirea automată după expirarea timpului afișat în partea de sus a ecranului. Acest timp poate fi prelungit cu funcția „Adaugă timp”.
Dacă timp de 10 minute nu este apăsat niciun buton și nu este detectat niciun sunet peste 120 dB, aparatul se oprește automat pentru a preveni descărcarea bateriei în cazul unei porniri accidentale (de exemplu, într-un rucsac).
2.3 Meniul dispozitivului
După accesarea meniului, navigarea se face folosind butonul din stânga, marcat „Înainte”.
Butonul din dreapta, marcat „Selectează”, execută funcția aleasă.
2.4 Utilizarea conexiunii Wi-Fi
Modulul Wi-Fi este permanent activ.
Dispozitivul poate fi conectat la orice telefon, tabletă sau calculator compatibil cu Wi-Fi.
Pentru a afla numele rețelei Wi-Fi și parola, accesați:
Meniu → Setări → Ajutor → Wi-Fi
În același meniu este afișată și adresa paginii web la care trebuie să vă conectați după conectarea la rețeaua Wi-Fi a aparatului:
192.168.1.1
Introduceți această adresă în browserul telefonului sau al calculatorului.

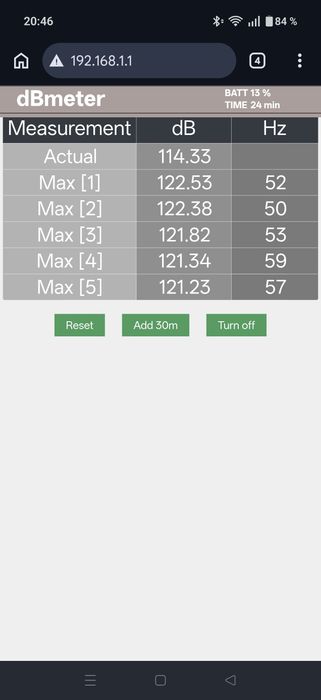

După deschiderea paginii:
în partea dreaptă sus este afișat nivelul bateriei;
este afișat timpul rămas până la oprirea automată;
în partea centrală este afișată valoarea actuală a presiunii acustice;
sunt afișate cele mai mari 5 valori măsurate.
În partea de jos a paginii sunt disponibile trei butoane:
Resetare – șterge valorile maxime memorate.
Adaugă 30 de minute – prelungește timpul de funcționare cu 30 de minute.
Oprire – oprește imediat aparatul.
2.5 Încărcarea
Aparatul este prevăzut cu un conector USB pentru încărcare.
La conectarea încărcătorului:
aparatul pornește automat;
pe ecran este afișat nivelul de încărcare al bateriei.
Dacă încărcătorul este conectat în timp ce aparatul funcționează, în partea superioară a ecranului apare mesajul „CHG”, indicând faptul că bateria se încarcă.
3. Configurare
3.1 Configurarea conexiunii Wi-Fi
Există trei opțiuni pentru configurarea conexiunii Wi-Fi.
Dezactivarea parolei
Dacă nu doriți introducerea unei parole la conectarea la rețeaua Wi-Fi:
Meniu → Setări → Parolă → Dezactivează parola
Activarea parolei
Pentru a solicita din nou parola la conectare:
Meniu → Setări → Parolă → Activează parola
Generarea unei parole noi
Dacă doriți ca aparatul să creeze automat o nouă parolă aleatorie:
Meniu → Setări → Parolă → Parolă nouă
3.2 Calibrarea aparatului
Aparatul este calibrat din fabrică înainte de livrare.
Dacă, în timp, apar erori de măsurare, pot fi recalibrați următorii trei parametri:
tensiunea bateriei;
frecvența măsurată;
nivelul presiunii acustice.
Aceste opțiuni sunt disponibile într-un meniu ascuns.
3.2.1 Accesarea meniului de calibrare
Pentru a intra în meniul ascuns:
Porniți aparatul apăsând butonul din stânga.
Imediat după apăsare, apăsați rapid de mai multe ori butonul din dreapta.
Dacă procedura a fost efectuată corect, în locul valorilor măsurate va fi afișată versiunea software-ului, după care se va deschide meniul de calibrare.
În acest meniu sunt disponibile următoarele opțiuni:
V Bat – calibrarea tensiunii bateriei.
Freq – calibrarea măsurării frecvenței.
Ampl – calibrarea nivelului presiunii acustice.
WiFi RST – resetarea setărilor Wi-Fi.
Înapoi – ieșirea din meniul de calibrare.
3.2.2 Calibrarea frecvenței și a nivelului presiunii acustice
După intrarea în meniul corespunzător, redați un semnal audio de referință și ajustați valorile până când acestea corespund valorilor reale.
În timpul calibrării sunt disponibile trei opțiuni:
+ – mărește valoarea măsurată.
– – micșorează valoarea măsurată.
OK – confirmă și salvează calibrarea în memoria aparatului.
Navigarea se face astfel:
Butonul stâng – trece la următoarea opțiune.
Butonul drept – selectează opțiunea afișată.
Exemplu
Dacă doriți să reduceți valoarea frecvenței măsurate:
Intrați în meniul ascuns.
Selectați opțiunea Freq.
Cu butonul stâng selectați opțiunea de reducere a valorii.
Apăsați repetat butonul drept până când frecvența afișată coincide cu valoarea reală.
Selectați opțiunea OK și confirmați pentru a salva noua calibrare.
