Amplificator:

1. Produsul funcționează în mod TDD cu amplificare bidirecțională (adică puterea de transmisie și sensibilitatea de recepție vor fi amplificate în mod egal);

2. Tensiunea de lucru este de 3,6V-6V;

Consum de curent necesar pentru adaptorul de alimentare (nu este inclus): Max. 0,72 A

3. Acest produs este extrem de profesional, iar comunicarea wireless este puternic afectată de mediul înconjurător. Garantăm doar că toți parametrii sunt măsurați de instrument.

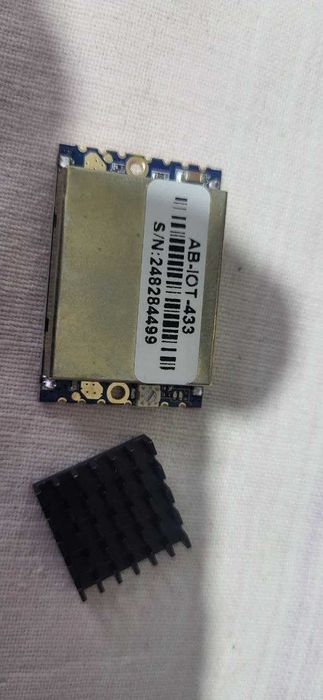

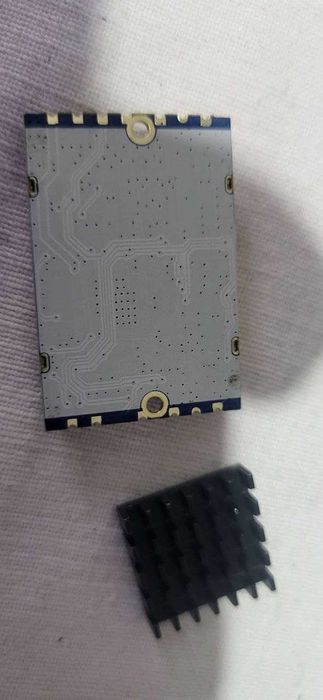

Modelul AB-IOT-433/AB-IOT-510:

Descriere:

Modulele de amplificare a semnalului bidirecțional din seria AB-IOT-433/AB-IOT-510 sunt proiectate pentru diverse aplicații în benzile de frecvență de 433 MHz (420 MHz-480 MHz) . Dimensiunile compacte și utilizarea convenabilă facilitează proiectarea de produse pentru aplicații de mare putere și pe distanțe lungi în această bandă de frecvență.

Utilizat în principal în diverse ocazii în banda de frecvență 400MHz-480MHz, care au cerințe speciale pentru distanța de transmisie a semnalului și stabilitatea conexiunii, cum ar fi: aeronave cu telecomandă de 433MHz, sisteme de achiziție de date wireless de 433MHz, etc. Lucrând în banda de frecvență 400MHz-520MHz, produsele wireless Micro-power din această gamă pot utiliza acest modul de amplificare bidirecțional pentru a crește distanța de transmisie.

(Notă: Stațiile walkie-talkie portabile nu pot utiliza acest modul pentru a extinde raza de transmisie din cauza puterii lor mari de transmisie.)

Caracteristici de performanță

Circuitul inteligent încorporat de discriminare a recepției/trimiterii nu necesită echipament frontal pentru a furniza semnale de control al comutării recepției/trimiterii.

Modulul funcționează implicit în starea de recepție și amplifică semnalul recepționat. Când echipamentul frontal este detectat pentru a transmite semnale externe, acesta va trece instantaneu în starea de transmisie și amplificare.

Câștigul de transmisie este reglabil manual, ceea ce este convenabil pentru dispozitivele wireless compatibile cu puteri de transmisie diferite.

Legătura de recepție/transmitere are un grad ridicat de izolare, iar legătura de recepție poate rezista la interferențe externe puternice fără a provoca autoexcitarea buclei.

Compatibil cu diverse metode de modulație, cum ar fi LORA și FSK/ASK/OOK/MSK/GFSK.

Banda de frecvență implicită este 420MHz-480MHz .

parametru:

Bandă de frecvență de lucru: 420MHz-480MHz.)

Câștig de recepție: 11dB

Factura de zgomot la recepție: 2.0dB

Câștig de transmisie: 5dB – 11dB reglabil

Prag de recunoaștere pentru comutarea de recepție și trimitere: -2dBm

Interval putere de intrare: 1dBm-25dBm

Putere maximă de transmisie:

31,5 dBm (1,4 w) la o tensiune de alimentare de 3,7 V

33,5 dBm (2,3 w) la o tensiune de alimentare de 5,0 V

34,5 dBm (2,8 w) la o tensiune de alimentare de 6,0 V

Indicarea stării de funcționare prin LED:

Stare de recepție: lumina verde este aprinsă, lumina albastră este stinsă

Stare de transmisie: lumina albastră este aprinsă, lumina verde este stinsă

În modul de funcționare TDD, lumina albastră și lumina verde vor clipi alternativ

Tensiune de funcționare:

Tensiunea de alimentare poate fi între 3,6V și 6,0V.

Puterea maximă de transmisie crește odată cu creșterea tensiunii de alimentare.

Curent de lucru:

Starea RX:

10mA (±3mA)

Starea TX:

≤800mA (alimentare 3.7v)

≤1000mA (alimentare 5.0v)

≤1500mA (alimentare 6.0v)
