Tester auto GODIAG GT107 ECU IMMO + GT105 DSG Adaptor de citire/scriere de date pentru cutia de viteze

Compatibil pt. pentru DQ250 DQ200 VL381 VL300 DQ500 DL501 pentru PCMtuner
Produs original Godiag
Calitate 100%
Ce este GT105?

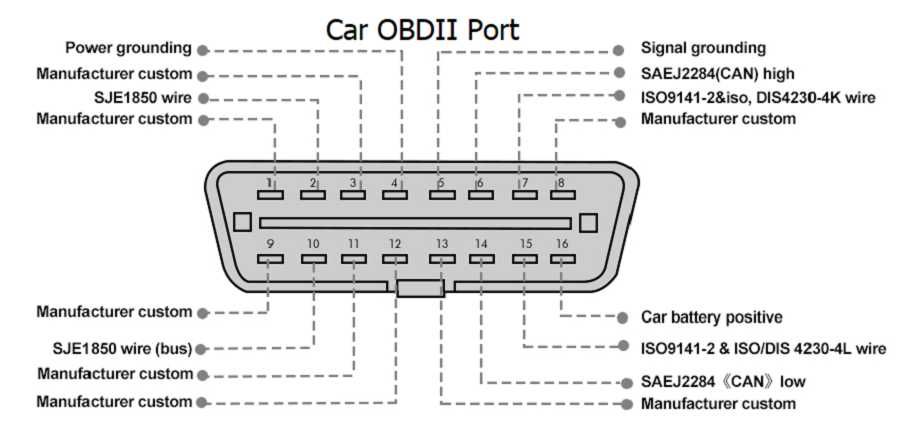

GODIAG ECU IMMO Prog AD GT105 este un adaptor de conexiune special dezvoltat pentru tehnicieni de întreținere auto, tehnicieni de potrivire IMMO, ingineri de programare ECU etc. Este folosit pentru scurtcircuitarea OBD2 în mașină pentru potrivirea activării IMMO, diagnosticarea ECU și conexiunea de programare și extragerea energiei din bateria vehiculului pentru întreținerea vehiculului la fața locului în aer liber. GT105 este echipat cu indicatoare de comunicare de semnal PWM+(PIN2), CANH(PIN6), CANL(PIN14), K-line(PIN7). Când există comunicare de date, indicatorul de protocol corespunzător va clipi, prin urmare, starea comunicării poate fi evaluată și puteți determina, de asemenea, dacă dispozitivul de programare de diagnosticare este capabil să comunice. GT105 este potrivit pentru lucrul în aer liber, preluând energie de la bateria mașinii și transformând-o într-o sursă de alimentare DC12V pentru încărcare de 12V, putere de programare sau sursă de alimentare independentă pentru echipamente de diagnosticare.

Jumperul universal OBD2 cu protocol complet este utilizat pentru a conecta ECU pentru programarea ECU prin modul OBD2, cum ar fi MMPS, FGTECH, KESSV2, BYSHUT, DISPROG etc.

Repere GT105:
Jumper universal OBD2 de bună calitate.
Standard OBD2 independent PIN4, PIN5.
Conectorul DC are o siguranță resetabilă de 7A.
Interfață de alimentare DC, conector de alimentare de laborator dedicat.
O linie de conexiune ECU cu protocol complet pentru reglarea puterii de programare a ECU.
OBD2 independent PIN 4 corp GND, semnal PIN5 GND pentru programarea specială a unor module.

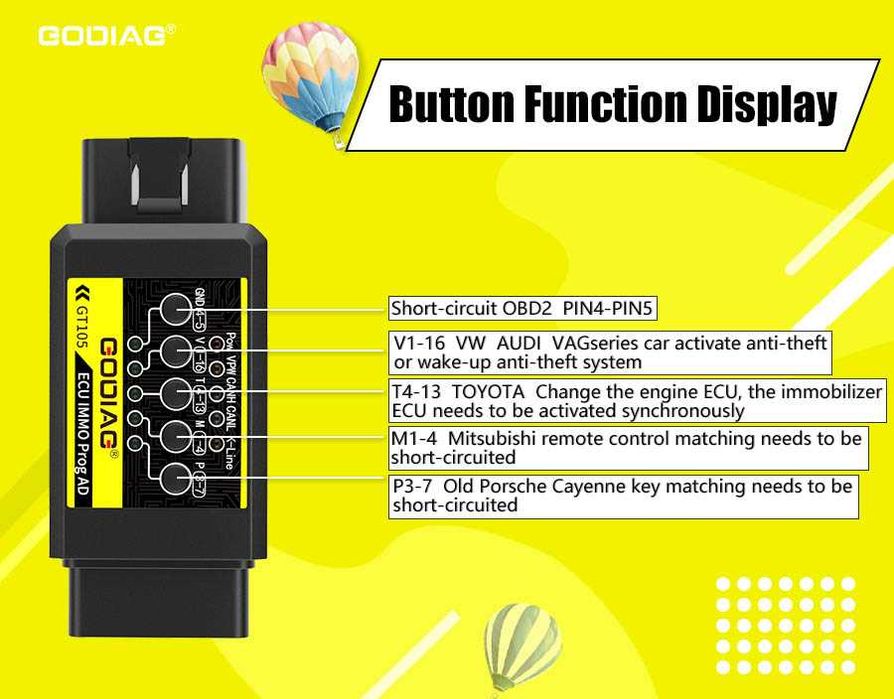

PIN4 și PIN5 pot fi comutate între scurtcircuit și nonscurtcircuit.
Scaunul feminin din cupru pur suportă introducerea și îndepărtarea repetată și are o durată de viață lungă.
Clip baterie tratat cu spray de sare ecologic, cu o grosime de 0,5 mm.
Cablul bateriei auto DC adoptă un cablu învelit cu 2 fire de 0,75 mm², care acceptă interfața DC5.5*2.5/DC5.5*2.1.
Înlocuiește perfect cablul XHORSE Toate cheile pierdute pentru Ford 2016- Smart Key AKL cu alarmă activă

Funcții Godiag GT105:

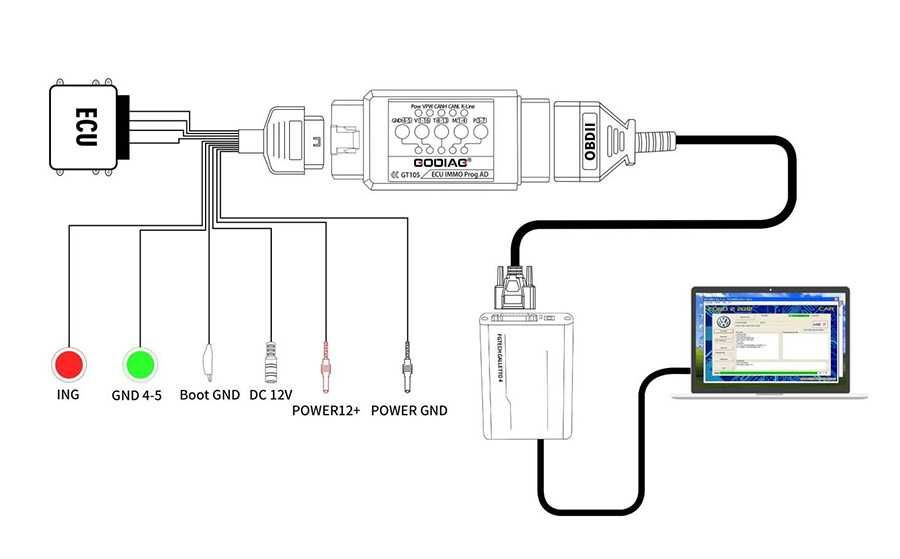

1. Jumperul universal OBD2 este conectat la ECU, iar modulul ECU este diagnosticat de echipamentul de diagnosticare de programare. (Cu MPPS, FGTech, Kess V2, etc, pentru citirea și scrierea datelor ECU, clonarea ECU, reglarea ECU)

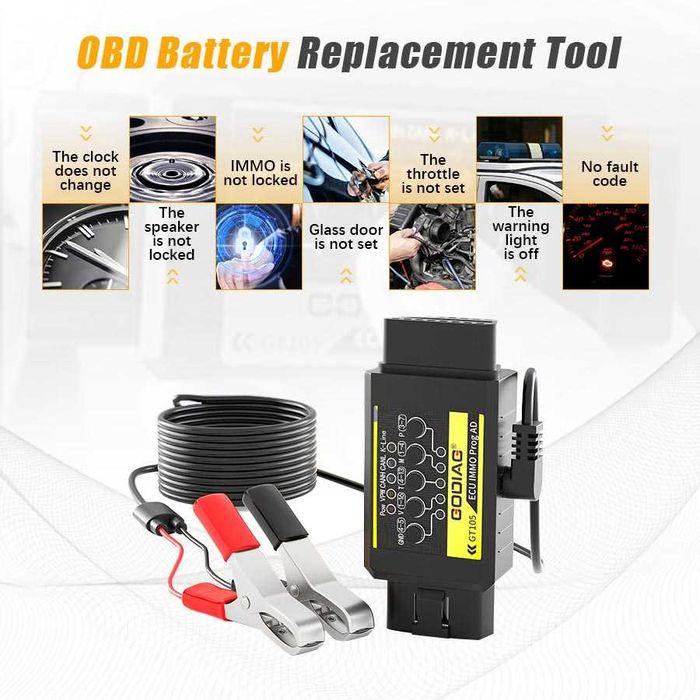

2.GT105 oferă alimentare neîntreruptă în timpul procesului de înlocuire a bateriei mașinii pentru a proteja datele ECU ale mașinii împotriva pierderii din cauza unei căderi de curent. Sistemul audio nu este blocat, datele IMMO nu se pierd, telecomanda nu trebuie resetată, regulatorul de geam nu trebuie resetat și supapa de accelerație nu trebuie re-potrivită. Ledul de eroare nu se va aprinde. Nu vor apărea coduri de eroare. GT105 oferă asigurare internă pentru utilizatori.

3.GT105 poate obține o putere de 12V de la bateria mașinii. (Pentru echipamente de programare, cum ar fi Xhorse Key Tool Plus Pad, VVDI Prog, CGDI Prog, IM608, citiți BMW, BENZ, IMMO ECU în aer liber sau furnizați o sursă de alimentare de 12 V pentru citirea datelor ECU ale altor mașini. Furnizați energie pentru mașinile de tăiat chei alimentate cu 12 V pentru realizați reparații la fața locului vehiculelor defecte în aer liber. ）

4.După 2016, toate cheile inteligente Ford sunt pierdute, GT105 cooperează cu echipamente VVDI (OBDSTAR AUTEL) și alte echipamente de potrivire IMMO pentru a programa cheile.

5.GT105-Toate cheile mașinii au pierdut potrivire — treziți contorul sau treziți ECU-ul IMMO. (Acceptă IMMO VAG de a 4-a și a 5-a generație, sincronizare Toyota ECU, potrivire auxiliară Mitsubishi cu toate cheile pierdute sau setarea cheii cu telecomandă cu toate cheile pierdute, mașină Porsche Cayenne veche pentru învățarea cheii IMMO.)

6. Indicatorul luminos VPW CANH CANL K-Line poate evalua starea comunicării dintre vehicul și dispozitivul de programare de diagnosticare. (Dacă dispozitivul conectat poate determina dacă dispozitivul poate trimite comunicații, pur și simplu determinați dacă programarea de diagnosticare este normală.)

7.Jumper universal – suport DC și protecție de siguranță cap banană super programare sursă de alimentare portul de conectare dedicat.

8. Jumper universal – GND4 și GND5 independente îndeplinesc nevoile programării speciale ECU. (Notă: comutatorul GND4-5 este apăsat în mod normal pentru a-l lumina. Când unele ECU-uri trebuie conectate independent la GND4 și GND5, eliberați comutatorul.)

9.Jumper universal-cu comutator analogic de aprindere, echipat cu 1 cablu de conectare dedicat pentru aprindere mare si 2 mici. (După ce este apăsat comutatorul de aprindere ING, linia „ING12V” va avea 12v. Acesta este comutatorul de aprindere analogic. Deoarece atunci când unele dispozitive citesc unele ECU, dispozitivul va cere să pornească sau să oprească contactul.)

10.Cu boot GND 4# clip. Cooperați cu MPPS, FGTECH, KESSV2 etc. [Linie K dublă, linie CAN dublă] 3 prize mari și 2 mici, 4 GND mari și 4 GND mici sunt proiectate pentru a satisface nevoile de conexiune de programare.

Afișaj funcții cablu tricore Breakout:

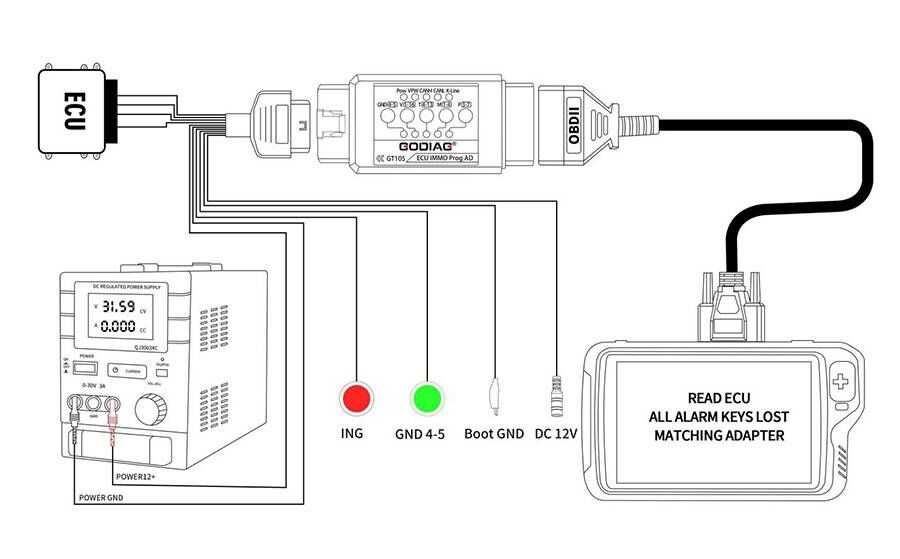

A. Conectați modulul ECU, sursa de alimentare specială pentru a citi și scrie date ECU, clona ECU, programare și reglare.

C. jumper universal OBD2

D. După 2016, când toate cheile inteligente Ford sunt pierdute, GT105 cooperează cu echipamente VVDI (OBDSTAR, AUTEL) și alte echipamente de potrivire IMMO pentru a programa cheile.
Toate cheile mașinii s-au pierdut potrivire — treziți contorul sau activați ECU-ul IMMO. (Acceptă IMMO VAG de a 4-a și a 5-a generație, sincronizare Toyota ECU, cheie Mitsubishi auxiliară complet pierdută sau setarea cheii telecomenzii pierdute complet, mașină Porsche Cayenne veche pentru învățarea cheii IMMO.)

Indicatorul luminos E.VPW CANH CANL K-Line poate evalua starea comunicării dintre vehicul și dispozitivul de programare de diagnosticare. (Dacă dispozitivul conectat poate determina dacă dispozitivul poate trimite comunicații, pur și simplu determinați dacă programarea de diagnosticare este normală.)

F. IMMO AD Ford au pierdut toate cheile inteligente, echipamentele VVDI (OBDSTAR, AUTEL) și alte echipamente de potrivire IMMO. Pentru potrivirea tuturor pierderilor, trebuie să deconectați bateria mașinii, să conectați polul negativ al bateriei prin OBD5 și să conectați pinii 16 la polul pozitiv al bateriei de 12v.
Exemplu: Folosiți Xhorse Key Tool Plus Pad pentru a se potrivi cu un nou model Ford după 2017. În starea tuturor cheilor pierdute, vehiculul este în stare de alarmă, iar tableta nu poate fi folosită pentru potrivire. Dacă doriți să potriviți cheile, trebuie să eliberați starea IMMO.

Dacă vehiculul a intrat în starea IMMO. Deconectați polul pozitiv al bateriei așa cum este solicitat de dispozitiv, apoi conectați bateria vehiculului cu cablul adaptor de alimentare GT105, așa cum se arată în imagine.

(În procesul de potrivire a tastelor, sursa de alimentare externă de 12 V este întotdeauna menținută, nu este nevoie să deconectați)

Urmați instrucțiunile de pe Xhorse Key Tool Plus Pad pentru a se potrivi cu cheile.

G. Toate cheile mașinii pierdute se potrivesc — treziți contorul sau treziți ECU-ul IMMO.
Smart Porsche și VW generația a 4-a, cheia cardului de generația a 5-a (lista de modele: nou A6L Touareg A4 Q5 A7) luminează instrumentul, instrumentul de potrivire a cheilor este conectat pentru colectarea datelor. Unele instrumente ale vehiculului nu se aprind, dar se poate efectua și colectarea datelor, de exemplu: A6L Q7.

H.Toyota înlocuiește ECU-ul motorului, ECU-ul IMMO trebuie sincronizat sau unele echipamente de potrivire a cheilor pot potrivi toate cheile pierdute ale vehiculelor Toyota

I. Cheia Mitsubishi a pierdut toate setările care se potrivesc sau au pierdut toate setările cheii telecomenzii.

J. Învățare cheie IMMO pentru vechiul Porsche Cayenne

K. Colectarea energiei pentru operare în aer liber
Atunci când lăcătușul sau inginerul ECU nu poate obține sursa de alimentare de 12 V în funcționarea în aer liber, el poate folosi cablul adaptor de alimentare GT105 pentru a obține sursa de alimentare de 12 V de la bateria mașinii.
Oferă energie unui tăietor de chei alimentat de 12 V

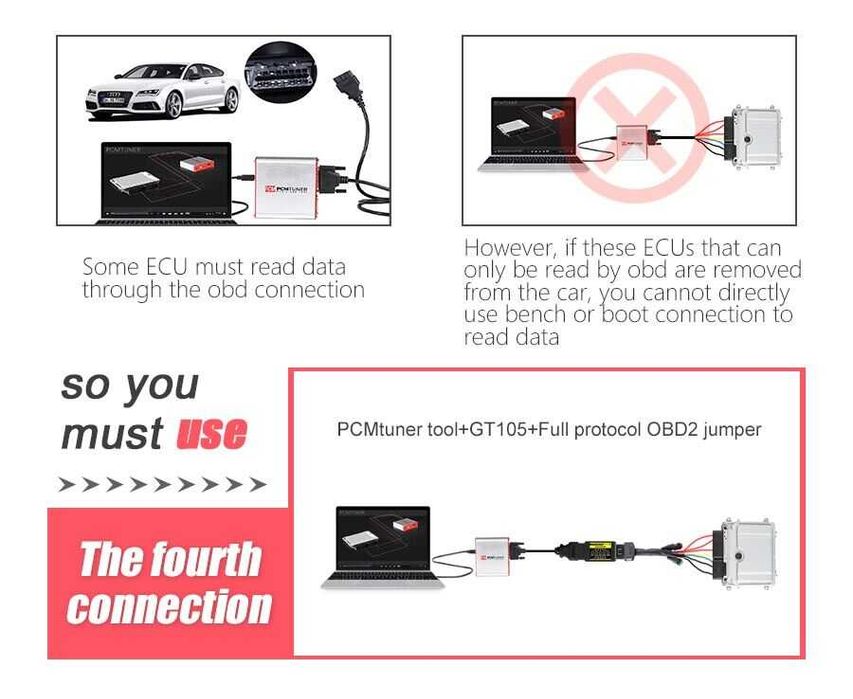

L. Funcționează cu PCMTuner, PCM-Flash, KTM Bench pentru a citi ECU prin OBD pe banc.

Pachetul include:
Godiag GT105 cutie de evacuare
Set de cabluri jumper universal Godiag tricore
